Przełącznik sieciowy Olycom Gigabit 15.4W 30W PoE Rugged
Wprowadzenie do przemysłowego przełącznika Ethernet

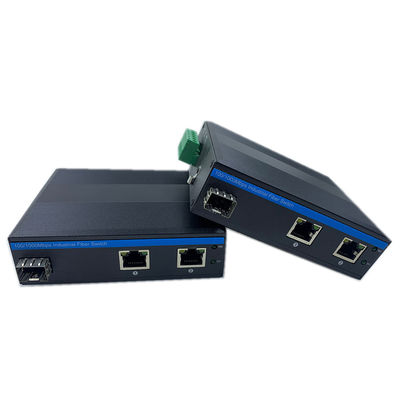

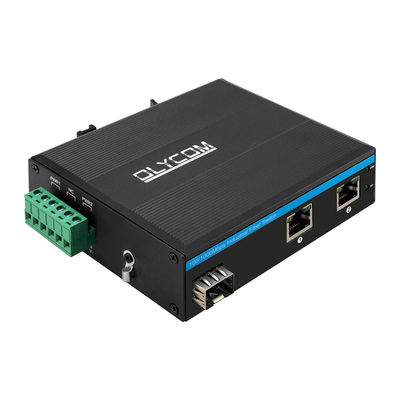

Seria IM-FP122GE to przemysłowy przełącznik światłowodowy PoE 10/100/1000 Mb/s, charakteryzujący się
- Zgodność z IEEE802.3af/at
- Dostarczanie aktywnego PoE (DC48V) do kamer IP PoE, WAP itp. za pomocą kabla miedzianego Cat5 lub wyższego
- 1x100/1000Mb/s porty światłowodowe SFP z automatycznym wykrywaniem
- 2x10/100/1000Mb/s RJ45 z automatycznym wykrywaniem, zasilanie IEEE 802.3af/at na portach 1~2
- Wykrywanie trybów PoE (Non-PoE, zgodne z 802.3af/at) podłączonego sprzętu elektrycznego
- Ochrona przeciwprzepięciowa Ethernet 6KV, dostosowana do trudnych warunków zewnętrznych
- Montaż na szynie DIN lub na ścianie
- Zasięg zasilania do 100 metrów
- Zgodność ze standardami FCC i CE
- Temperatura otoczenia pracy: -40°C～75°C
Niezawodna konstrukcja klasy przemysłowej może zapewnić ciągłą i stabilną pracę systemu automatyki.
Specyfikacja przemysłowego przełącznika światłowodowego
| Nazwa produktu |
Gigabitowy niezarządzany przemysłowy przełącznik światłowodowy PoE (1F+2TP) |
| Numer modelu |
IM-FP122GE |
| Port |
1x100/1000M SFP światłowód
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metrów
2x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)

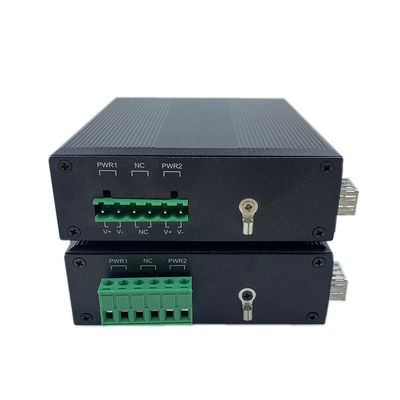

1x6-PIN blok zacisków zasilania
|
| Protokół |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Funkcje przełączania |
Tryb transmisji: przechowywanie i przekazywanie
Opóźnienie przekazywania:<10us
Przepustowość systemu: 6 Gb/s (bez zatorów)
Szybkość przekazywania: 8.928Mmps
MAC: 4K
Rozmiar bufora pakietów: 1.75Mb
|
| Nośnik sieciowy |
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|
| Diody LED |
Zasilanie, światłowód, sieć, PoE
PWR: Zasilanie
Światłowód: FX1
Wł.: transmisja jest normalna
Wył.: transmisja NIE jest normalna (uszkodzony moduł optyczny lub odłączony)
Miedź pomarańczowa: wskaźnik PoE
Wł.: PoE działa
Wył.: PoE nie działa lub jest to urządzenie Non-PoE
Miedź zielona: wskaźnik prędkości
Wł.: prędkość transmisji wynosi 1000 Mb/s
Miga: w trakcie transmisji
Wył.: Odłączony lub prędkość pracy wynosi 10/100 Mb/s
|
O PoE
Napięcie wejściowe zasilania PoE: 48V (maks. 52V)
Moc wyjściowa pojedynczego zasilania PoE: 30W (port 1~4)
Całkowity budżet: 120W
Napięcie wyjściowe PoE: 48V
Odwrócone połączenie: obsługa
Pobór mocy: Pełne obciążenie bez PoE ≤5W
Okablowanie PoE: 1/2 (V+), 3/6 (V-)
Standardy branżowe
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, Ogólne ±6KV
Przepięcie: IEC61000-4-5, Różnicowe ±2KV, Wspólne±6KV
Certyfikacja
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
Lista pakowania
- 1 szt. przełącznik
- 1 szt. instrukcja obsługi
Uwaga
Akcesoria (uchwyt na szynę DIN, moduł optyczny, zasilacz, patchcord, kabel sieciowy itp.) NIE są dołączone do pudełka, przygotuj je samodzielnie lub kup cały zestaw od nas
Informacje o pudełku wysyłkowym
Rozmiar produktu: 11.4*9.3*3.5cm
Rozmiar pudełka wewnętrznego: 23*16.5*5.8cm
Waga produktu: 0.35Kg
Waga opakowania: 0.45Kg
Rozmiar kartonu głównego: 67*33*47cm
Ilość w opakowaniu: 40 szt.
Waga opakowania: 20Kg
| Przemysłowy moduł optyczny |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Przemysłowy zasilacz DIN |
| IM-DAC220/DC48V1.6A |
AC220V do DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V do DC48V2.5A, -40℃～70℃ |
Zastosowanie przełącznika CCTV PoE
