Kompaktowa konstrukcja modułowa Kompleksowe rozwiązanie DWDM 400G/800G
Przegląd produktu
OM5800 to wiodąca w branży innowacyjna platforma transmisji DCI OTN wprowadzona na rynek przez firmę OLYCOM.
OM5800 charakteryzuje się niewielkim rozmiarem, dostępem do usług o dużej przepustowości, transmisją na duże odległości, prostą i wygodną obsługą i zarządzaniem za pośrednictwem internetowego interfejsu GUI, niezawodnym działaniem oraz oszczędnością energii i redukcją emisji, co skutecznie spełnia potrzeby transmisji między użytkownikami w centrach danych na duże odległości i o dużej przepustowości.
OM5800 charakteryzuje się modułową konstrukcją, która umożliwia zarówno oddzielenie optyczno-elektryczne w celu redukcji kosztów, jak i zintegrowane zarządzanie w tej samej obudowie.
Dzięki możliwościom SDN tworzy inteligentną i otwartą architekturę sieci.
System obsługuje interfejs modelu YANG oparty na protokole NetConf/YANG, oferując jednocześnie wiele metod zarządzania, w tym Web GUI, CLI, NetConf i SNMP w celu usprawnienia operacji.
Kluczowe funkcje
1. Bardzo wysoka integracja:

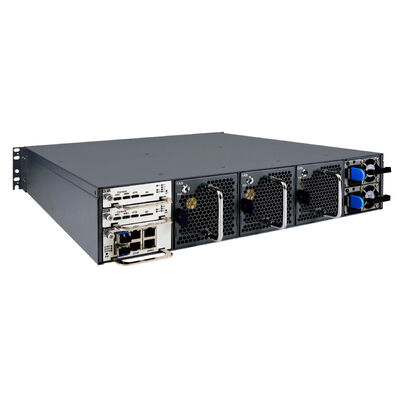

Obudowa 1U i 2U, 2U obsługuje gniazda serwisowe 4*1,6T, 1U obsługuje gniazda serwisowe 2*1,6T; karta serwisowa jest kompatybilna
Strona klienta:
Obsługuje GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE itp. (szczegóły można znaleźć w szczegółach karty)
Strona linii:
Obsługuje 100G/200G/400G/800Gbps na falę
2. Bardzo duża pojemność:
Pojedyncze podwozie może udźwignąć do 6,4 tony ładunku, co stanowi wiodący poziom w branży
3. Ekstremalna prostota operacji:
Elastyczna definicja, inteligentna konserwacja internetowego interfejsu GUI,
poprawić funkcjonalność zdalnej obsługi i
konserwacja
Obsługuje zdalny port sieciowy i port szeregowy
dostęp i obsługuje zdalny zimny i gorący restart
Obsługa zdalnej aktualizacji obudowy i karty, zdalnego importu konfiguracji i zdalnego pobierania dzienników
4. Projekt białego pudełka:
Obsługa protokołów Netconf opartych na modelu Yang
Internetowy interfejs graficzny/CLI/SNMP
Poczekaj na otwarty interfejs zarządzania, obsługuj Open API i zrealizuj oddzielenie zarządzania
5. Nadaje się do środowiska centrum danych i maszynowni:
Obsługa podłączania na gorąco usługi/głównego kontrolera/interfejsu Ethernet/wentylatora/karty mocy
Cała maszyna ma konstrukcję powietrza do przodu / powietrza za powietrzem, o dużej zdolności rozpraszania ciepła
Główna kopia zapasowa 1:1, obsługa Gigabit Ethernet
zarządzanie, obsługa sieci OSPF
Kompatybilny z zasilaczem AC/HVDC/-48V do zastosowań w centrach danych.
Specyfikacja produktu
|
Nazwa projektu |
Opis |
|
|
Wydajność transmisji |
96*200 Gb/s/60*400 Gb/s |
|
|
Jednostka Zarządzania Siecią |
1 * Port konsoli USB typu C Porty MUX: 2*Port zarządzania urządzeniami Mux i Demux
|
|
|
Karta warstwy elektrycznej |
200G TMUX obsługuje podwójne usługi 2*100G do 1*200G |
|
|
Karta warstwy optycznej |

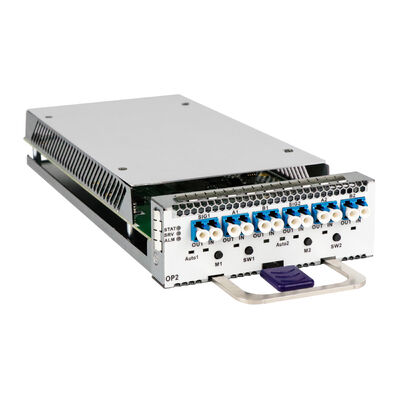

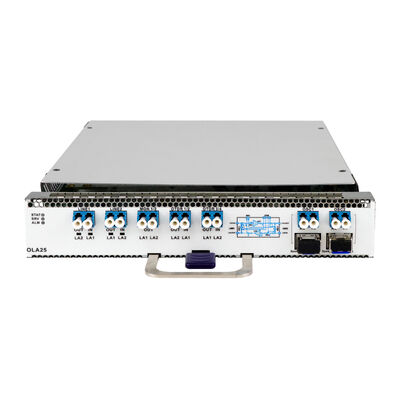

Karta WSS / karta TFF / karta OP / karta OTDR / karta OCM / karta OA / karta OLA / karta PTM / 8-falowy MUX / 48-falowy MUX / 48-falowy VMUX / 96-falowy MUX |
|
|
Rozmiar |
Karta serwisowa 1/2 |
216 mm (szer.) * 262 mm (gł.) * 40 mm (wys.) |
|
Karta serwisowa 1/4 |
107 mm (szer.) * 262 mm (gł.) * 40 mm (wys.) |
|
|
Obudowa 4U |
Obsługuje gniazda 16*1/4 lub 8*1/2 442 mm (szer.) * 485 mm (gł.) * 176 mm (wys.) |
|
|
Obudowa 2U |
Obsługuje gniazda 8*1/4 lub 4*1/2 442 mm (szer.) * 485 mm (gł.) * 88 mm (wys.) |
|
|
Obudowa 1U |
Obsługuje gniazda 4*1/4 i 2*1/2 442 mm (szer.) * 485 mm (gł.) * 44 mm (wys.) |
|
|
Środowisko |
Temperatura pracy |
-5 ℃ ~ 45 ℃ |
|
Temperatura przechowywania |
-40 ℃ ~ 80 ℃ |
|
|
Wilgotność |
5% ~ 95% bez kondensacji |
|
|
Źródło zasilania |
Podwójne zasilanie 1:1 podtrzymanie: opcjonalnie AC220V/wysokie napięcie DC/-48V |
|
|
Rozpraszanie mocy |
4U <2300 W, 2U <1300 W; 1U <800W (w oparciu o moc pełnowarstwową/wentylator przy pełnej prędkości), |
|
Ramy kontroli jakości telekomunikacji
1. Standardy jakości
Zgodność z ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Uwzględnij specyficzne wymagania klienta
Zdefiniuj standardy: przepustowość, opóźnienia, zużycie energii, trwałość
2. Proces kontroli jakości
Kontrola przychodząca: Sprawdź moduły optyczne, płytki PCB, zasilacze, obudowy
Kontrola produkcji: kontrola AOI, jakość lutowania, wyrównanie optyczne, weryfikacja portu i PoE
Testy funkcjonalne:
Przełącznik: przepustowość, VLAN, QoS, wyjście PoE
DWDM: dokładność długości fali, OSNR, poziomy mocy optycznej
Testy środowiskowe: temperatura (-40~75°C), wilgotność, wibracje
Wypalanie: praca przy dużym obciążeniu, monitorowanie utraty pakietów i stabilności
Kontrola końcowa: wygląd, oznakowanie, ponowny test pełnego działania
3. Sprzęt testowy
Analizator widma optycznego (OSA)
Generator ruchu (przepustowość, opóźnienie)
Analizator protokołów (TCP/IP, VLAN)
Komory środowiskowe i stoły wibracyjne
4. Dokumentacja
Pełna dokumentacja testów (raporty, kalibracje, certyfikaty)
System kontroli jakości umożliwiający identyfikowalność i śledzenie defektów
5. Ciągłe doskonalenie
Analiza przyczyn źródłowych (RCA)
Pętla opinii klientów
Regularne szkolenia personelu
Wynik: wyższa niezawodność, mniejsza awaryjność, obniżone koszty posprzedażowe.
