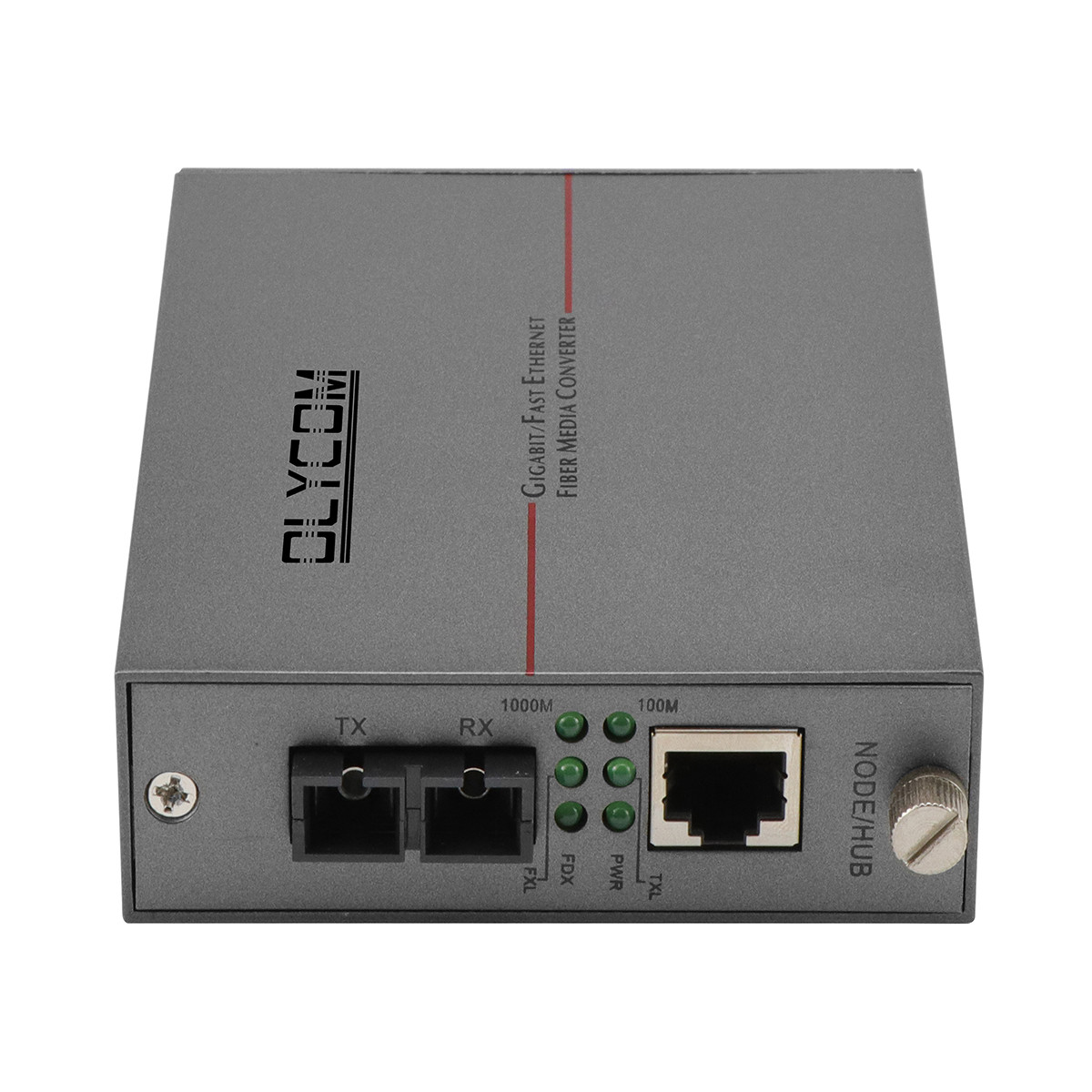

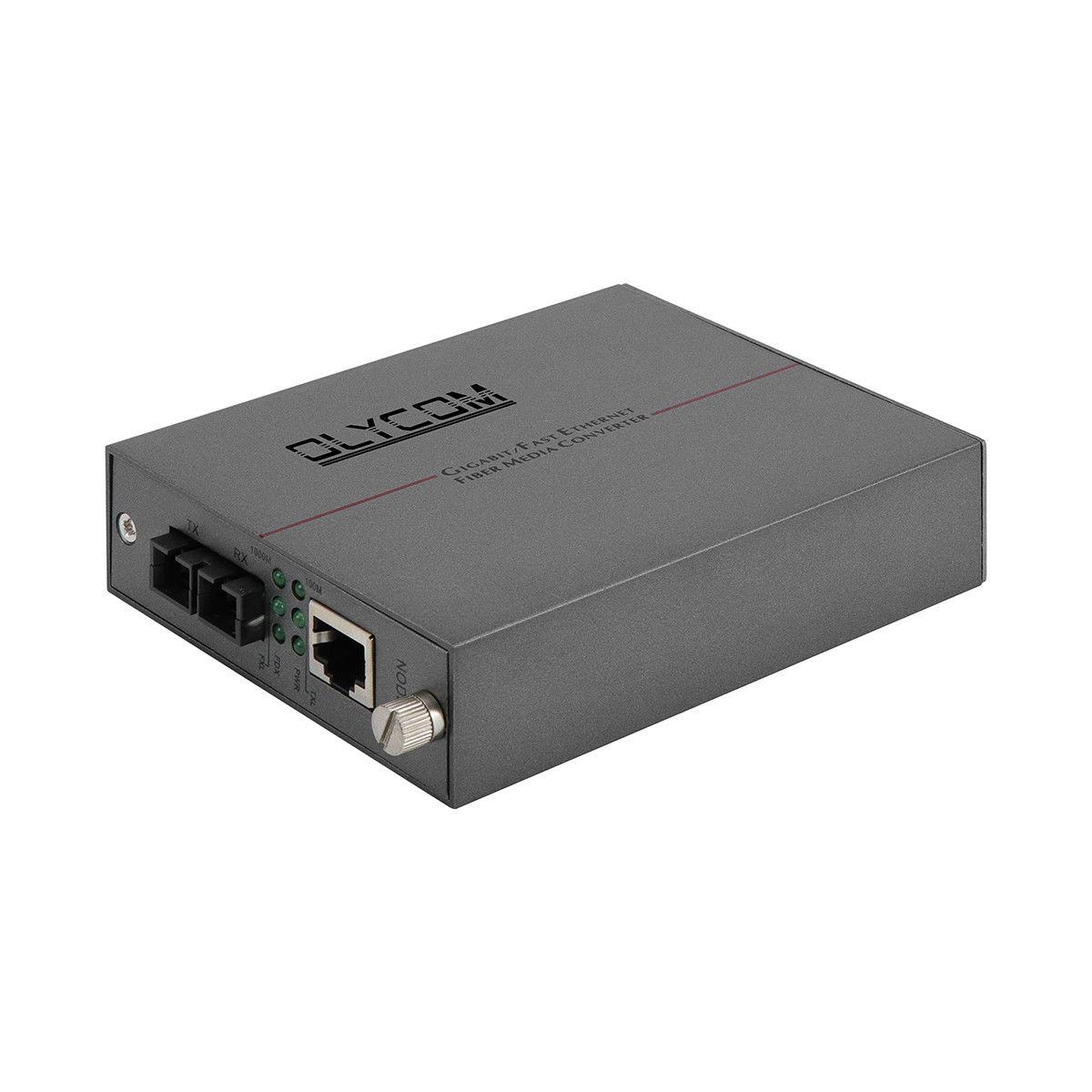

Konwerter mediów światłowodowych Gigabit Ethernet w trybie pojedynczym
Wprowadzenie do niezarządzanego konwertera mediów
Kluczowe cechy wzmacniacza światłowodowego
Specyfikacja konwertera mediów Gigabit
| Standard |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet), IEE802.3z 1000BASE-SX/LX(Gigabit-Ethernet), IEEE802.3x (Kontrola przepływu), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree, IEEE1588V2, IEEE802.3az |
| 10/100/1000BASE-T | Kabel STP lub UTP kategorii 5/5e/6 (maks. 100m) |
| 1000BASE-FX |
Kabel światłowodowy 50/125um (5km), kabel światłowodowy wielomodowy 62.5/125um (2km) Kabel światłowodowy jednomodowy 9/125um (20/40/60/80/100km) |
| Tryb konwersji / Czas opóźnienia | Store-and-Forward < 10us, straight-through<0.9us |
| Kontrola przepływu | Pełny dupleks - kontrola przepływu, Pół dupleks - back pressure |
| Port RJ-45 | Auto-MDI/MDIX |
| Złącze światłowodowe | Standard SC, opcjonalnie ST/FC |
| Długość fali | 1310/1550nm |

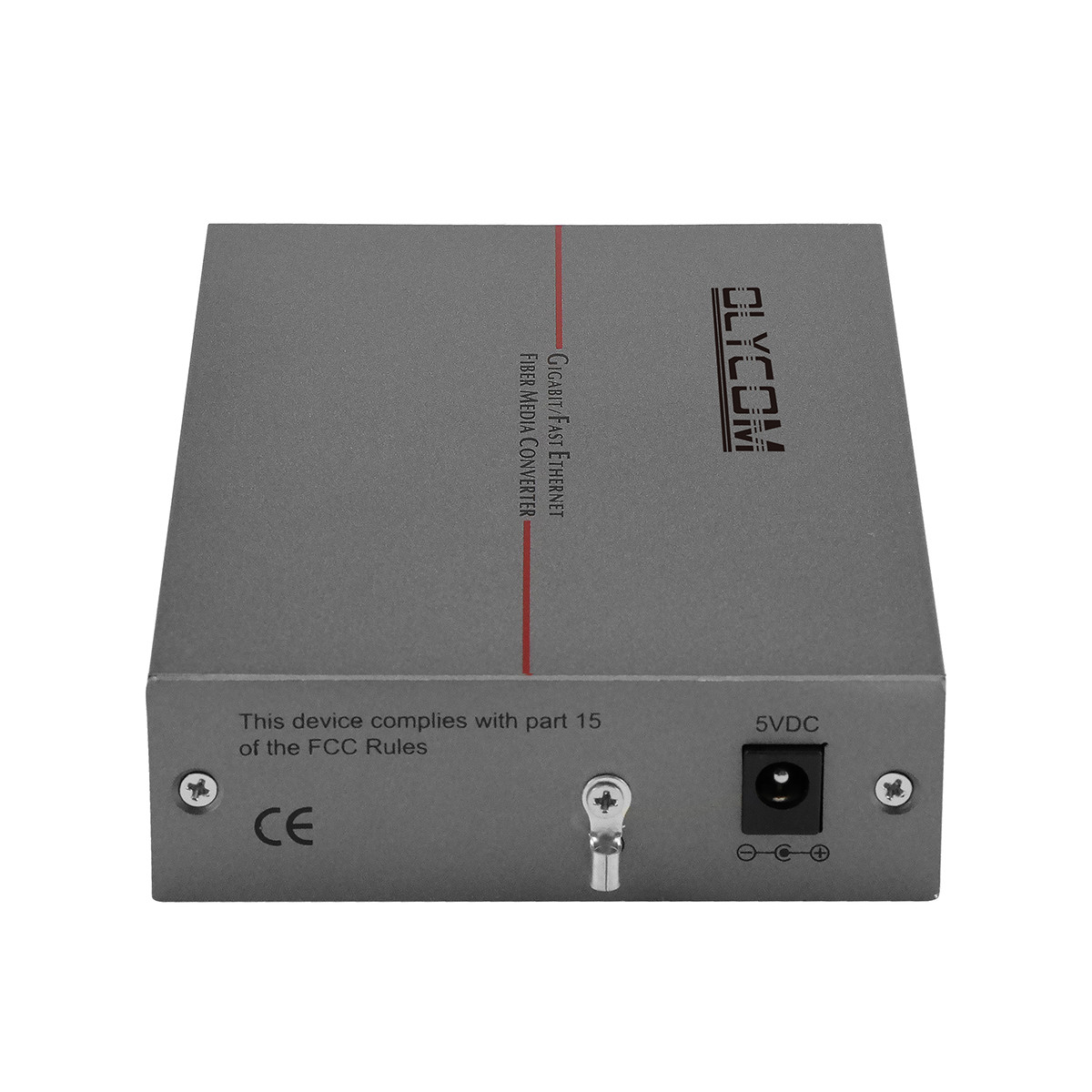

| Napięcie wejściowe | DC 5V1A z zewnętrznym zasilaczem |
| Pobór mocy | <2.5W |
| MTBF | 50 000 godzin |
| BER | <1> |
| Tabela adresów MAC | 4K |
| Rozmiar bufora | 1.75M |
| Temperatura pracy | 0°C~50°C |
| Temperatura przechowywania | -40°C~70°C |
| Wilgotność przechowywania | 5%~90% bez kondensacji |
| Wymiary | 117mm(szer.) x 90mm(gł.) x 28mm(wys.) |
| Waga | Waga netto: 0.18kg, Waga brutto: 0.44kg |
Zastosowanie konwertera światłowodowego Ethernet
Informacje o zamawianiu konwertera mediów sieciowych
| TA340-GE/M05 | 10/100/1000M, MM, światłowód podwójny, 550m, SC, 1310nm, samodzielny, obudowa premium, zasilacz zewnętrzny |
| TA340-GE/S20 | 10/100/1000M, SM, światłowód podwójny, 20km, SC, 1310nm, samodzielny, obudowa premium, zasilacz zewnętrzny |
| TA340-GE/S40 | 10/100/1000M, SM, światłowód podwójny, 40km, SC, 1310nm, samodzielny, obudowa premium, zasilacz zewnętrzny |
| TA340-GE/S60 | 10/100/1000M, SM, światłowód podwójny, 60km, SC, 1550nm, samodzielny, obudowa premium, zasilacz zewnętrzny |
| TA340-GE/S80 | 10/100/1000M, SM, światłowód podwójny, 80km, SC, 1550nm, samodzielny, obudowa premium, zasilacz zewnętrzny |
| TA340-GE/S100 | 10/100/1000M, SM, światłowód podwójny, 100km, SC, 1550nm, samodzielny, obudowa premium, zasilacz zewnętrzny |
OEM/ODM
Zaczyna się od obietnicy profesjonalnych produktów i usług, ale nasza praca wykracza daleko poza to. To nie tylko połączenie światłowodowe, ale także połączenie międzyludzkie.
FAQ
1. Jakie typy światłowodów i maksymalne odległości transmisji obsługuje ten konwerter mediów?
TA340-GE obsługuje zarówno światłowody wielomodowe, jak i jednomodowe, obejmując szeroki zakres odległości transmisji, aby dopasować się do różnych skali projektów i istniejącej infrastruktury światłowodowej.
Na światłowodzie wielomodowym obsługuje odległości do 2 km na kablu 62.5/125µm i do 5 km na kablu 50/125µm, co czyni go odpowiednim do połączeń w obrębie kampusu i między budynkami. Na światłowodzie jednomodowym obsługuje odległości 20 km, 40 km, 60 km, 80 km i do 120 km na kablu 9/125µm, obejmując wszystko od połączeń sieci metropolitalnych po połączenia dalekosiężne na dużych obszarach geograficznych.
Standardowym złączem światłowodowym jest SC, z opcjonalnymi alternatywami ST i FC, a obsługiwane są zarówno długości fal 1310 nm, jak i 1550 nm, co zapewnia pełną elastyczność dopasowania do istniejącej infrastruktury światłowodowej bez dodatkowych adapterów lub paneli krosowych.
2. Co to jest Link Fault Pass-Through (LFPT) i dlaczego jest ważne dla mojej sieci?
Link Fault Pass-Through, w skrócie LFPT, to funkcja propagacji błędów, która automatycznie wyłącza miedziany port RJ45 po wykryciu awarii po stronie światłowodowej połączenia i odwrotnie.
Bez LFPT przełącznik lub router podłączony do portu miedzianego nadal uważałby, że połączenie end-to-end jest aktywne, nawet gdy połączenie światłowodowe uległo awarii, powodując ciche wysyłanie ruchu do uszkodzonego połączenia. To znacznie utrudnia diagnozowanie błędów i może opóźnić odzyskiwanie sieci. Po włączeniu LFPT podłączony przełącznik natychmiast wykrywa zdarzenie utraty połączenia i może automatycznie wywołać przełączenie awaryjne, ponowne obliczenie drzewa rozpinającego lub generowanie alertów.
Ta funkcja jest szczególnie ważna w zarządzanych środowiskach sieciowych, redundantnych topologiach pierścieniowych i wszelkich wdrożeniach, gdzie szybkie i dokładne wykrywanie błędów jest kluczowe dla utrzymania dostępności usług.
3. Czy ten konwerter może być używany zarówno jako samodzielna jednostka, jak i w obudowie stelażowej 19-calowej?
Tak, i jest to jedna z najbardziej charakterystycznych cech serii TA340-GE. Karta modułowa jest zaprojektowana tak, aby można ją było w pełni wymieniać między samodzielnym działaniem na biurku a instalacją w obudowie stelażowej 19-calowej 2U bez żadnych modyfikacji sprzętowych.
Oznacza to, że można początkowo wdrażać konwertery jako samodzielne jednostki podczas wczesnych faz projektu lub w mniejszych instalacjach, a następnie migrować te same karty bezpośrednio do scentralizowanej obudowy stelażowej w miarę rozwoju sieci, bez wymiany samych modułów konwertera. Chroni to początkową inwestycję w sprzęt i znacznie upraszcza przyszłą rozbudowę sieci oraz scentralizowane zarządzanie.
Kompaktowa aluminiowa obudowa przyczynia się również do efektywnego rozpraszania ciepła w obu konfiguracjach wdrożeniowych, a przy poborze mocy poniżej 2,5 W na jednostkę, zarządzanie termiczne w gęsto upakowanych instalacjach obudów pozostaje proste.
4. Jakie zaawansowane funkcje sieciowe obsługuje ten konwerter poza podstawową konwersją mediów?
Oprócz standardowej konwersji mediów światłowód-miedź, TA340-GE obsługuje kilka zaawansowanych funkcji sieciowych, które czynią go odpowiednim do bardziej wymagających i bogatych w funkcje środowisk sieciowych.
Obsługuje tagowanie VLAN IEEE 802.1q, znakowanie priorytetów QoS IEEE 802.1p oraz protokół Spanning Tree IEEE 802.1d, co pozwala mu na transparentne uczestnictwo w zarządzanych topologiach sieciowych bez usuwania lub modyfikowania klasyfikacji ruchu. Obsługa protokołu Precision Time Protocol IEEE 1588v2 sprawia, że nadaje się do zastosowań wymagających bardzo dokładnej synchronizacji czasu w sieci, takich jak automatyka przemysłowa, systemy handlu finansowego i środowiska produkcji nadawczej.
Obsługuje również AVB (Audio Video Bridging) i transmisję ramek Jumbo 10K, co czyni go dobrze dopasowanym do zastosowań sieci multimedialnych i pamięci masowej o dużej przepustowości, gdzie duże rozmiary pakietów i strumieniowanie wrażliwe na czas są kluczowymi wymaganiami.
