Wbudowany MPPT Solar PoE Switch L2 Zarządzany Gigabit Ethernet 4 Port DIN Zmontowany CE

Nazwa produktu

10/100/1000Mbps Zarządzane Przemysłowe Przenośniki Solarne PoE ((2F+4TP)

Model nr.

IM-FP244S-GM

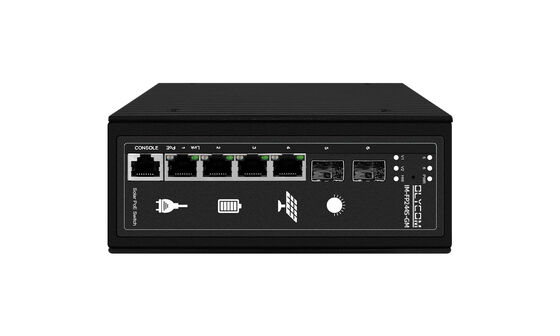

Port

4*10/100/1000Base TX PoE porty (dane)

2*100/1000M porty SFPl

Port PoE

1 port obsługuje IEEE802.3af/at/poe++/bt, maksymalnie 90W PoE

2-4 port wspiera IEEE802.3af/at,max 30W/port,PoE out

Zarządzanie portami

Jeden port konsoli

Klawisz resetowania

jeden

Most PoE

Maksymalnie 120 W

Protokoły sieciowe

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; AI PSE;

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP ((Protokół drzewa rozszerzającego się);RSTP/MSTP ((Protokół drzewa szybkiego rozszerzania się)

Protokół sieci pierścieniowej EPPS;protokół sieci pierścieniowej EPPS

Specyfikacja portu

10/100/1000BaseT(X)Auto

Tryb przekazywania

przechowywanie i przesyłanie (pełna prędkość drutu)

Przepustowość

20 Gbps

Przesyłanie paczek

40.32pps

Tabela adresów MAC

8K

pamięć podręczna

4.1M

Odległość transmisji

10BASE-T:Kateria 3,4,5 UTP ((= 250 metrów)

100BASE-TX:Cat5 lub nowszy UTP ((= 100 metrów)

1000BASE-TX: Cat6 lub nowszy UTP ((=1000 metrów)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) lub 10μm SMF ((2m~5000m) Wsparcie uniwersalnego BIDI

Stawka

Ethernet 10Mbps pół-dupleks, 20Mbps pełny dupleks

Szybki Ethernet 100 Mbps pół-dupleks, 200 Mbps pełny dupleks

Gigabit Ethernet 2000Mbps fuli duplex

CPU

500 MHz

Flash

16M

RAM

128M

Watty

Ładowanie + pełne obciążenie: 300w;

Funkcja przełącznika

PWR: wskaźnik mocy

SYS: wskaźnik systemu

Port sieciowy: (wskaźnik połączenia sieciowego światło zielone)

Światło wskaźnika PoE: (światło wskaźnika połączenia sieciowego pomarańczowe)

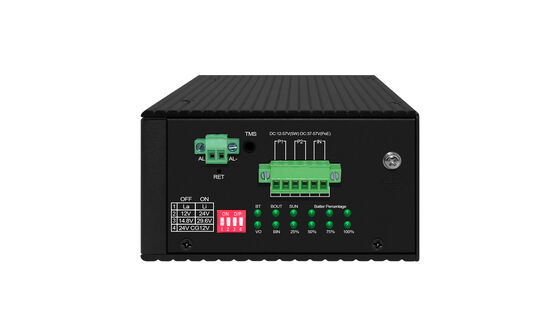

Wskaźnik LED do ładowania

BT: wskaźnik stanu baterii; VO: POE boost wskaźnik sukcesu

BOUT: wskaźnik rozładowania baterii; BIN: wskaźnik ładowania baterii

SUN: wskaźnik stanu energii słonecznej; 25%-100%: wskaźnik poziomu baterii

Funkcja ładowania

W pełni automatyczne ładowanie, maksymalna sprawność 98%, maksymalny prąd ładowania 15A

Zintegrowane sterowanie MPPT

Zintegrowana funkcja ochrony baterii

W pełni automatyczne rozpoznawanie napięcia akumulatora

Zintegrowany system automatycznej aktywacji baterii litowej

Zintegrowany system ochrony przed uruchomieniem o niskiej mocy

Zintegrowany interfejs monitorowania temperatury baterii

Wspiera funkcję ochrony przed nadciśnieniem

Wprowadzenie mocy

Obsługuje wejście paneli słonecznych 12V (≤32V) / w połączeniu z akumulatorem 12V

Obsługuje wejście paneli słonecznych 24V (≤45V) / w połączeniu z akumulatorem 24V

Maksymalna moc 1200 W

Maksymalne napięcie wejściowe słoneczne: 57V

Wchodzenie prądu stałego 37-57V

Wspiera ładowanie i rozładowywanie prądu stałego / akumulatora 32-45V

Rodzaj akumulatora

Domyślne 6 typów akumulatorów

1: 12V akumulator ołowiano-kwasowy

2: 24V akumulator ołowiowo-kwasowy

3: akumulator litowy o mocy 12,6 V

4: zestaw akumulatorów litowych o mocy 25,2 V

5: 14,8V akumulator litowo-żelazowo-fosforowy

6: 29,6V akumulator litowo-żelazowo-fosforowy

Dostosowywalne parametry baterii

Wspiera maksymalną pojemność 500AH

Środowisko użytkowania

Temperatura pracy: -20°C~65°C

Temperatura przechowywania: -40°C ~ 70°C

Wilgotność robocza :10%~90%, RH Nie koagulacja

Wilgotność magazynowania: 5% ≈ 90%, RH Nie koagulacja

Błyskawica

Poziom ochrony

6KV 8/20us;8KV ochrona elektrostatyczna ESD

IP40

rozmiar ((L*W*H)

Rozmiar produktu: 157 mm*115 mm*45 mm

Wielkość opakowania:410mm*280mm*100mm

N.W/G.W ((kg)

3.5/4.1kg (Inne: Produkt ten nie obejmuje paneli słonecznych ani baterii)

Instalacja

Rodzaj szyny DIN (z sznurkiem do mocowania ściennego)

Gwarancja

Całe urządzenie na 1 rok ((Akcesoria nie są wliczone)

Rodzaj akumulatora

Akumulator ołowiano-kwasowy

Akumulator litowy

Akumulator fosforanu żelaza litowego

napięcie akumulatora

12V

24V

12.6V

25.2V

14.8V

29.6V

Tryb ładowania

MPPT ((ograniczający prąd i napięcie - prąd stały - ograniczający napięcie - ograniczający ciśnienie i prąd --- ładunek pływający)

MPPT (prąd i napięcie ograniczające bieg stały, napięcie stałe)

Funkcja ładowania pomocniczego

Wsparcie

Próg wykrywania napięcia akumulatora

< 12,6 V

< 24,8 V

< 12,2 V

< 24,4 V

< 14,2 V

< 28,8 V

Nominalny prąd ładowania

15A

Prąd pływający

50mA-1000mA

/

Czas pływania

3 godziny

/

Zatrzymać ładowanie

Czas przybycia pływającego statku

napięcie nominalne i prąd ładowania jednoczesnego < 30 mA

Narysowany prąd rozładowy

6.5A

3.6A

8.5A

4A

6.5A

4A

napięcie wyjściowe PoE

42 ~ 57 V

Moc wyjściowa PoE

Maksymalnie 120 W

Włókno otwartego obwodu fotowoltaicznego

32 V

45 V

32 V

45 V

32 V

45 V

Wpływ fotowoltaiczny

Maksymalnie 57V, maksymalnie 1200W

Maksymalne napięcie ładowania

14.7V

29.6V

12.6V

25.2V

14.8V

29.6V

napięcie ładowania pływającego

13.7V

27.4V

/

/

/

/

Władowanie ograniczone do wyładowania

10.1V

20.2V

9V

18V

10.2V

20.4V

Rodzaj

Standardowe specyfikacje typu baterii 6 (12V bateria * 3, 24V bateria * 3) Dostosowywalne parametry baterii

Wspiera do 500AH

Ochrona przed nadciśnieniem

Wspiera automatyczne wyłączenie płyty głównej w temperaturze i baterii w temperaturze (opcjonalnie)

Ochrona wejścia

Ochrona przed prądem, nad napięciem, opóźnieniem uruchomienia i przeciwprzełączeniem

Funkcja wyjściowa

Przekręt, nad napięcie i zwarcie

Światło wskazujące

Wskaźnik normalnego działania systemu, lampa akumulatora, wskaźnik normalnego wejścia, wskaźnik rozładowania ładunku i wielofunkcyjny złożony wskaźnik awarii

Temperatura pracy

-20°C ~+65°C
