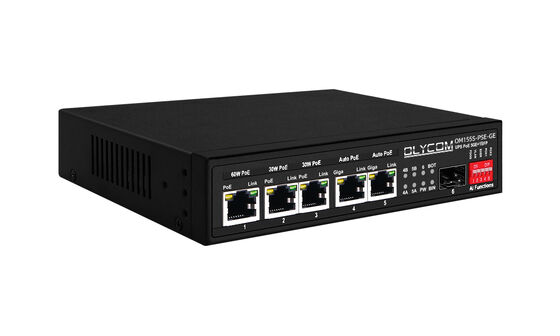

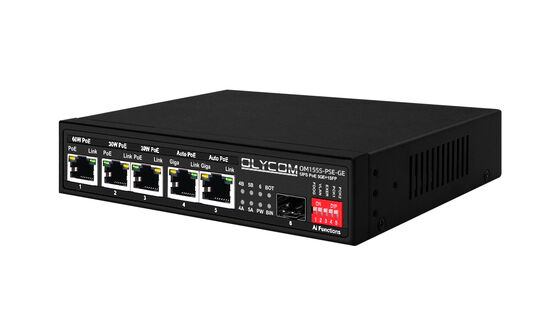

Gigabitowy przełącznik PoE firmy Olycom z 6-portowym kontrolerem słonecznym MPPT
Kluczowe funkcje
|
Nazwa produktu |
Przełącznik solarny PoE 10/100/1000Mbps (1F+5TP) |
|
Nr modelu |
OM155S-PSE-GE |
|
Port |
Port 1*10/100/1000Mbps PoE++ RJ45 2*10/100/1000Mbps PoE+ porty RJ45 2*10/100/1000Mbps 24V(pasywne)/48V(af/at) Porty PoE RJ45 SFP 1*1000Mbps |
|
PoE |
|
|
Port PoE |
Porty 1-5 |
|
Standard PoE |
Port 1: IEEE 802.3bt (typ 4) Port 2-3: IEEE 802.3af/at Porty 4-5: IEEE 802.3af/at lub pasywne PoE 24 V |
|
Przypisanie pinów PoE |
Port 1: 1/2/4/5 (+), 3/6/7/8 (-) Port 2-3: 1/2(+), 3/6(-) Porty 4-5: 1/2(+), 3/6(-) @IEEE 802.3af/at PoE lub 4/5(+), 7/8(-)@24V pasywne PoE |
|
Zasilanie portu PoE |
Maks. 90 W dla portu 1, maks. 30 W dla portów 2–3, maks. 30 W przy IEEE 802.3af/at lub maks. 24 W przy pasywnym PoE 24 V dla portów 4–5 |
|
Budżet mocy PoE |
Maks. 120 W dla całego budżetu mocy PoE przełącznika |
|
Standardy i protokoły |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt |
|
Tryb przekazywania |
Zapisz i prześlij dalej |
|
Jumbo Rama |
10240 bajtów |
|
Tryb przekazywania |
zapisywanie i przesyłanie dalej (pełna prędkość przewodowa) |
|
Przepustowość łącza |
12 Gb/s |
|
Przekazywanie pakietów |
8,92Mpps |
|
Tabela adresów MAC |
2 tys |
|
Pamięć buforowa pakietów |
2,5 Mb |
|
Wskaźnik LED |
Panel przedni: 1 * PW, wskaźnik zasilania 1 * BIN, wskaźnik stanu ładowania akumulatora 1*BOT, wskaźnik stanu rozładowania akumulatora 4*wskaźniki stanu portu PoE 1 * Wskaźnik portu SFP |
|

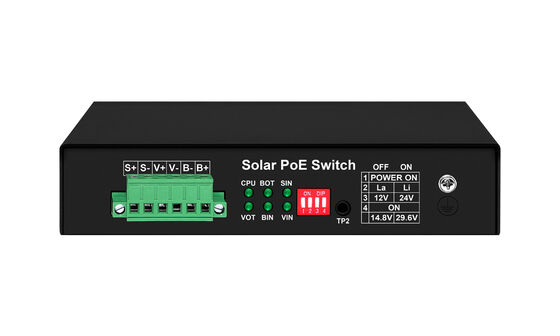

Panel tylny: 1 * procesor, wskaźnik systemu 1*VOT, wskaźnik mocy wyjściowej 1 * BIN, wskaźnik stanu ładowania akumulatora 1*BOT, wskaźnik stanu rozładowania akumulatora 1*SIN, wskaźnik wejścia zasilania 1 * BS, wskaźnik stanu baterii |
|
|
Przełącznik DIP |
Panel przedni: tryb watchdog PoE, wszystkie porty PoE obsługują funkcję watchdog PoE, która może automatycznie wykryć i ponownie uruchomić urządzenia zasilane PoE zgodne z trybem offline. W trybie VLAN wszystkie porty łącza downlink są odizolowane od siebie, ale mogą komunikować się z portami łącza uplink. W trybie Extend odległość transmisji danych i PoE na portach 1–5 może wynosić do 250 m. Tryb PoE portów 4 i 5, przełącz tryb pasywny PoE 24 V lub tryb af/at PoE portów 4 i 5. |
|
Panel tylny: Przełącz system zasilania Opcja typu baterii Opcja napięcia akumulatora Opcja napięcia baterii litowej |
|
|
Środowisko użytkowania |
Temperatura pracy: -20 ℃ ~ 65 ℃ Temperatura przechowywania: -40 ℃ ~ 70 ℃ Wilgotność robocza: 10% ~ 90%, RH Brak koagulacji Wilgotność przechowywania: 5% ~ 90%, wilgotność względna, brak koagulacji |
|
Ochrona ESD |
6kV |
|
Odporność na przepięcia |
6kV |
|
rozmiar (dł.*szer.*wys.) |
Rozmiar produktu: 157 mm * 115 mm * 45 mm Rozmiar opakowania: 410 mm * 280 mm * 100 mm |
|
NW/GW(kg) |
3,5/4,1 kg (Inne: ten produkt nie zawiera paneli słonecznych ani baterii) |
|
Instalacja |
Typ szyny DIN (z uchwytem do montażu na ścianie) |
|
Gwarancja |
Całe urządzenie na 1 rok (akcesoria nie są dołączone) |

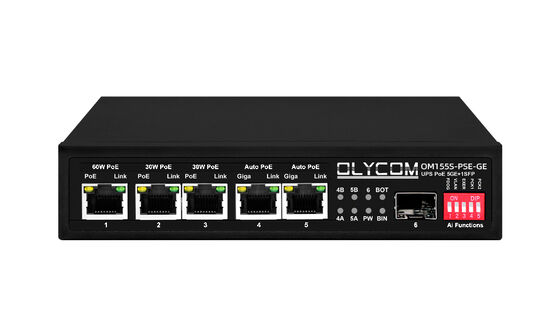

Panel przedni
|
Przełącznik DIP |
Status |
Opis |
|
1-PoE Watchdog |
W górę |
Wszystkie porty PoE umożliwiają funkcję watchdoga PoE, która może automatycznie wykryć i ponownie uruchomić urządzenia zasilane PoE zgodne z trybem offline. |
|
W dół |
Wyłącz funkcję watchdoga PoE |
|
|
2-VLAN |
W górę |
Wszystkie porty łącza w dół są odizolowane od siebie, ale mogą komunikować się z portami łącza w górę. |
|
W dół |
Wyłącz funkcję VLAN |
|
|
3-PRZEDŁUŻ |
W górę |
Odległość transmisji danych i mocy PoE na portach 1–5 może wynosić do 250 m. |
|
W dół |
Odległość transmisji danych i mocy PoE na portach 1–5 może wynosić do 100 m. |
|
|
4-Port 4 |
W górę |
Port 4 może być kompatybilny z urządzeniami zasilanymi wymuszonym napięciem PoE 24 V |
|
W dół |
Port 4 może automatycznie wykryć urządzenie zasilane pasywnym napięciem 24 V lub 802.3af/at PoE |
|
|
5-Port 5 |
W górę |
Port 5 może być kompatybilny z urządzeniami zasilanymi wymuszonym PoE 24 V |
|
W dół |
Port 4 może automatycznie wykryć urządzenie zasilane pasywnym napięciem 24 V lub 802.3af/at PoE |
