16ch AHD CVI TVI Video To Fiber Optic Konwerter
Wprowadzenie
OM615-16V↑WT/R AHD/TVI/CVI optyczny nadajnik i odbiornik
Kluczowe cechy
Specyfikacja
Optyczne | |
Długość fali | 1310nm/1550nm |
Moc wyjściowa | -8~3dBm |
Włókna optyczne | Jednorazowy tryb: 20km/40km, multimod: 550m |
Odbieranie wrażliwości | -30 dBm |
Interfejs | Standardy FC, ST/SC nieobowiązkowe |
Wideo | |
Ilość kanału | 16ch, od kamery do centrum sterowania |
Amplituda wejścia/wyjścia wideo | typowy 1Vpp (z szczytu do szczytu), szczyt 1,2Vpp |
Impedancja wejścia wideo | BNC 75Ω (niezrównoważony) |
Wybór próbek cyfrowych | 64 MHz |
Cyfrowa szerokość pasma | 512 MHz |
Faza zysku różnicowego | 10%-90% APL DG < 1% (typowy) |
Szerokość bitów wideo | 8 bitów |
Wskaźnik S/N | > 70 dB |
Interfejs | BNC |
Elektryczne, środowiskowe, mechaniczne. | |
Napięcie robocze | AC220V |
Temperatura pracy | -20°C+70°C |
Temperatura przechowywania | -45°C+85°C |
wilgotność | 0~95%nie skondensowanie |
Wymiar samodzielny | 485 ((L) * 237 ((W) * 45 ((H) mm, 19 ̊1U |
Waga | 20,24 kg/część (waga netto), 5,58 kg/parę ((waga brutto) |
Szczegóły zamówienia
OM615-16V↑WT/R-FC20 | 16ch wideo Tx, pojedynczy tryb, pojedyncza włókna, 20km, złącze FC |
OM615-16V↑MT/R-FC5 | 16ch wideo Tx, wielofunkcyjny, pojedyncza włókna, 0,5km, złącze FC |
Kod numeru pozycji | |
OM600 |
OM600-Video Optical Transmitter/Receiver, 615-desktop standalone, 625-card style 613-mini serii, 610-serii analogowej |
V | Wideo |
A | Audio |
D | Dane |
K | Alarm (I/O, zamknięcie kontaktu) |
P | Telefon |
E | Ethernet |
M,W | M-wielofunkcyjny, W-jednorazowy |
S, U | S-1310nm, U-1550nm |
T,R | T-przekaźnik, R-odbiornik |
FC,ST,SC,LC | Rodzaj złącza światłowodowego |
↑,↓, ↑↓ | ↑- do przodu (z TX do RX), ↓ - do tyłu (z RX do TX), ↑↓- dwukierunkowe |
1,2,3Nie, nie, nie. | Liczby przed sygnałem - ilość wymaganego kanału |
0520, 40... | Liczby obok odległości roboczej łącznika światłowodowego |
Zastosowanie

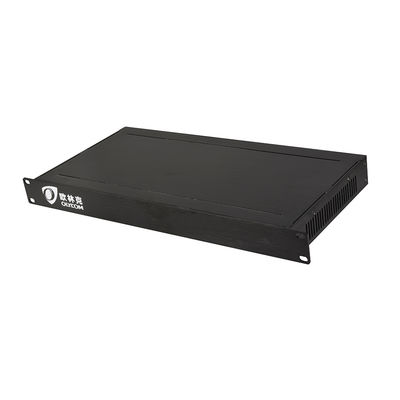

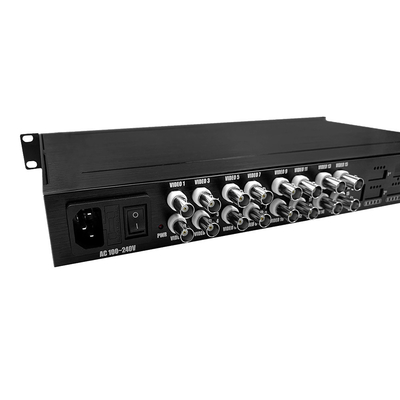

Zdjęcia produktów
