Gigabit PoE konwerter mediów światłowodowych
Wprowadzenie produktu

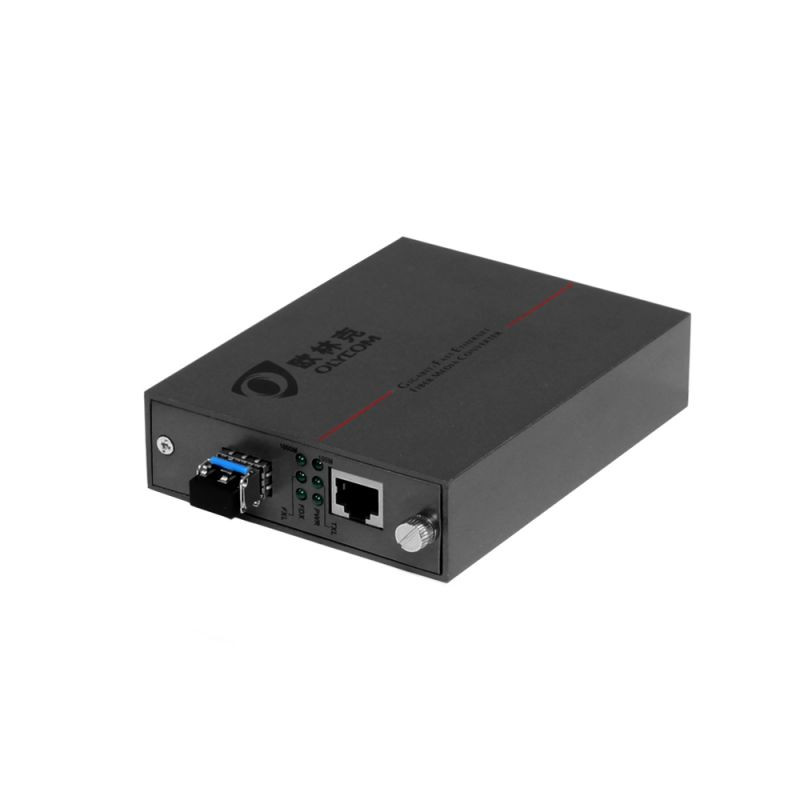

Olycom 10/100/1000Mbps POE PSE PD Ethernet do przekształcacza światłowodowego poniżej
Funkcjonalność IEEE 802.3af/at Power Sourcing Ethernet (PSE) na porcie skręconej pary
Dostarczanie zarówno danych, jak i prądu elektrycznego do urządzeń
Szeroko stosowane w punktach dostępu WiFi, telefonach VoIP i kamerach bezpieczeństwa IP

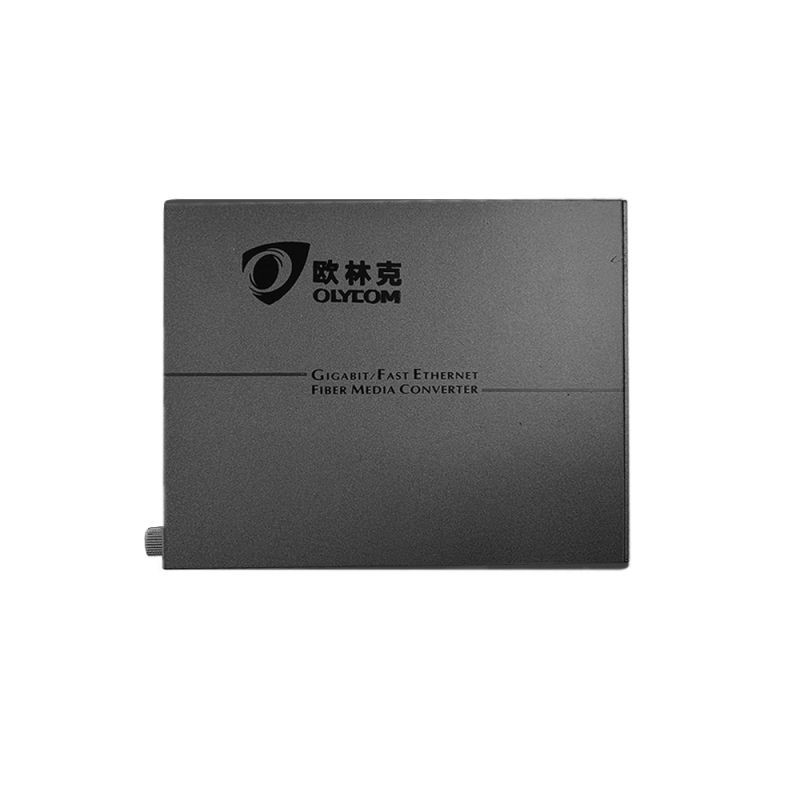

Unikalna kompaktowa obudowa z aluminium
Kluczowe cechy
1 x 10/100/1000Base-TX port dla danych i zasilania

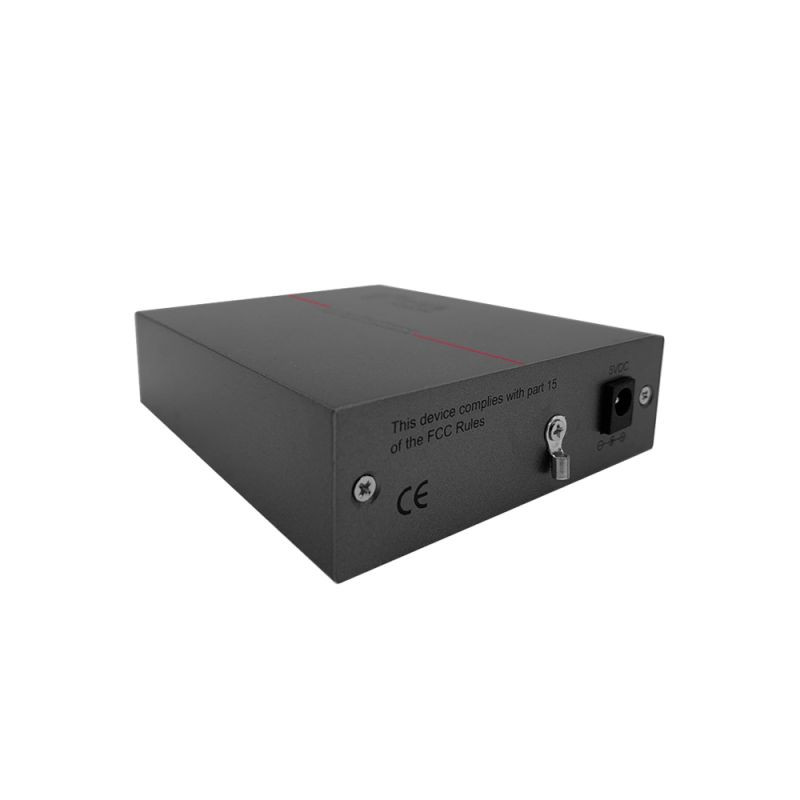

Zewnętrzne zasilanie
1 x 1000Base-FX lub SX port światłowodowy
Wsparcie AVB
Przepuszczalnik błędu łącza (LFPT)
Zgodne z IEEE802.3af/at
Parametry techniczne
|
Standardowy |
IEEE802.3 ((10Mbps), IEEE802.3u (100Mbps), IEEE802.3z ((1000Mbps), IEEE802.3x (kontrola przepływu), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree, IEEE802.3af PoE/PSE |
|
10/100/1000BASE-T |
Kabel STP lub UTP kategorii 5/5e/6 (maksymalnie 100 m) |
|
1000BASE-FX |
50/125um ((1Km), 62.5/125um MMF (550m), 9/125um SMF (20/40/60/80/100km) |
|
Tryb konwersji Czas opóźnienia |
Wykonanie przechowywania i przekazywania < 10 us Prostota < 0,9 us |
|
Kontrola przepływu |
Całkowita kontrola przepływu dupleks, pół-dupleksyjne ciśnienie zwrotne |
|
RJ-45 Port |
Auto-MDI/MDIX |
|
Złącze włóknowe |
Standardowy LC, opcjonalny SC/FC |
|
Długość fali |
1310/1550 nm |
|
Napięcie wejściowe |
48VDC/1A zewnętrzne zasilanie |
|
Zużycie energii |
< 2,5 W |
|
Przypisanie kodu PoE |
1/2 (V+),3/6 (V-) |
|
Wydajność PoE |
-48V, 0,54A, 25W |
|
MTBF |
50,000 godzin |
|
BER |
< 1/1000000000 |
|
Tabela adresów MAC |
4K |
|
Wielkość bufora |
1.75M |
|
Temperatura działania |
0°C~50°C |
|
Temperatura przechowywania |
-20°C~85°C |
|
Wilgotność w magazynie |
5% do 90% nieprzekraczające |
|
Wymiary i waga |
135 mm ((L) x 90 mm ((W) x 28 mm ((H) Masa netto: 0,3 kg, masa brutto: 0,5 kg |
Zastosowanie
Szkoły, biura, cyber bary
Projekty FTTX
Sieci telekomunikacyjne
Szczegóły zamówienia
|
TA343-PSE-GE |
PSE/PoE przetwornik światłowodowy, 10/100/1000Mbps, pojedynczy port, 220VAC w -48VDC, 25W, bez modułu SFP |
|
TA343-PSE-GE/ M05-LC |
PSE/PoE przetwornik światłowodowy, 10/100/1000Mbps, pojedynczy port, 220VAC w -48VDC, 25W, MMF, podwójne światłowodowe, 1310nm, 550M, LC |
|
TA543-PSE-GE/ S20- SC |
PSE/PoE konwerter światłowodowy, 10/100/1000Mbps, pojedynczy port, 220VAC w -48VDC wyjście, 25W, SMF, pojedyncze światłowodowe, 1310nm / 1550nm, 20Km, SC |
Częste pytania
1Co to jest przejście przez usterkę łącza (LFPT) i dlaczego jest to ważne?
Link Fault Pass-Through, powszechnie skrócony jako LFPT lub LFP, jest funkcją wykrywania błędów i powiadamiania wbudowaną w ten konwerter medialny.konwerter automatycznie obniża odpowiedni port miedzi RJ45 powiadomić podłączone urządzenie, że połączenie z końca na koniec nie jest już dostępne.
Bez tej funkcji, przełącznik lub router podłączony do miedzianego portu nadal wierzyłby, że łącze jest aktywne, nawet jeśli połączenie światłowodowe nie zadziała,które mogą powodować utratę ruchu, którą trudno zdiagnozować. LFPT sprawia, że wykrywanie usterek w sieci jest szybsze i bardziej niezawodne,który jest szczególnie krytyczny w zarządzanych środowiskach sieciowych, w których protokoły drzewa rozciągania lub mechanizmy failover zależą od dokładnego raportowania stanu połączenia.
2Czy ten konwerter medialny obsługuje jedno- i wielo-tryb światłowodowy?
Ten konwerter medialny jest wyposażony w otwarty gniazdo SFP zamiast w stały interfejs światłowodowy, co oznacza, że rodzaj światła i odległość transmisji są określone przez moduł SFP.
Po prostu wybierając odpowiedni moduł SFP, możesz obsłużyć światłowłókno wielowarunkowe dla połączeń krótkich odległości do 550 metrów, lub światłowłókno jednowarunkowe dla połączeń dalekich odległości do 20 km,40 km, 80km lub więcej w zależności od wybranego modułu.
Ta konstrukcja daje maksymalną elastyczność w różnych wymaganiach projektu bez konieczności zakupu oddzielnego konwertera dla każdego rodzaju włókna,co sprawia, że jest to bardzo opłacalne i odporne na przyszłość rozwiązanie.
3. Czy ten konwerter obsługuje cyfrowe monitorowanie diagnostyczne (DDM)?
Tak, ten konwerter mediów obsługuje DDM, znany również jako DOM (Digital Optical Monitoring), poprzez gniazdo SFP, gdy zainstalowany jest moduł SFP zdolny do DDM.
DDM umożliwia monitorowanie w czasie rzeczywistym parametrów optycznych, w tym mocy nadawczej, mocy odbioru, temperatury, napięcia zasilania i prądu laserowego bezpośrednio z kompatybilnego interfejsu zarządzania.Dzięki temu administratorzy sieci mają cenną widoczność stanu łącza optycznego bez konieczności stosowania dodatkowego sprzętu testowego.
Ta funkcja jest szczególnie przydatna do proaktywnej konserwacji, umożliwiając potencjalne problemy, takie jak brudne złącza, degradacja włókien,lub starzenia się elementów laserowych, które należy zidentyfikować i rozwiązać, zanim spowodują awarię połączenia.
4Z jakimi urządzeniami jest kompatybilny ten konwerter Gigabit SFP i gdzie jest zazwyczaj używany?
Ten konwerter medialny jest w pełni zgodny z normą IEEE 802.3, IEEE 802.3u i IEEE 802.3ab, zapewniając szeroką kompatybilność z sprzętem sieciowym wszystkich głównych producentów, w tym Cisco, Huawei, H3C, MikroTik i innych.
Jest on szeroko stosowany w sytuacjach, w których przełącznik sieciowy nie posiada wbudowanego portu łącza wznoszącego światłowodowego i potrzebna jest konwersja światłowodowa do miedzi,takie jak podłączenie rdzenia włókna do warstwy dostępu opartej na miedzi, rozszerzanie połączeń sieciowych między budynkami lub integracja infrastruktury światłowodowej w istniejące środowiska Ethernet.
Wsparcie do automatycznej negocjacji przy 10/100/1000 Mbps po stronie miedzi zapewnia bezproblemową łączność z praktycznie każdym urządzeniem końcowym,natomiast otwarty gniazdo SFP sprawia, że jest dostosowany do szerokiego zakresu konfiguracji urządzeń włóknistych.
