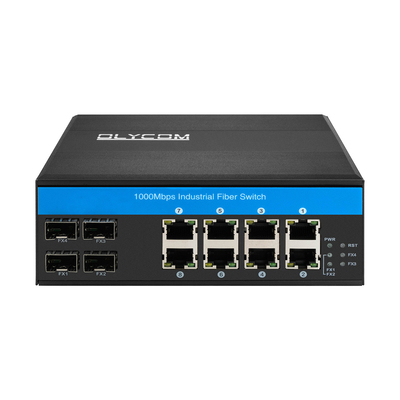

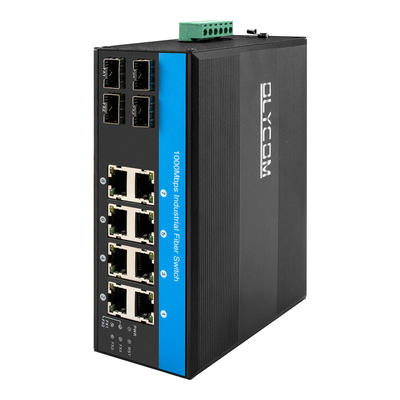

Przełącznik światłowodowy Gigabit Ethernet przemysłowy Olycom 8-portowy
Kluczowe cechy niezarządzalnego przełącznika sieciowego
- 4 porty światłowodowe SFP 1000 Mb/s
- 8x10/100/1000 Mb/s Auto-sensing RJ45, zasilanie IEEE 802.3af/at na portach 1~8
- Ochrona przeciwprzepięciowa Ethernet 6KV, dostosowana do trudnych warunków zewnętrznych
- Obsługa Auto MDI/MDIX
- Tryb kontroli przepływu: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem Back pressure
- Zgodność z IEEE 802.3 10Base-T i IEEE 802.3u 100Base-TX
- Instalacja na szynie DIN lub na ścianie
- Zgodność ze standardami FCC i CE
- Mechanizm przełączania store-and-forward
- Temperatura otoczenia pracy: -40°C～75°C
Jest to idealne rozwiązanie dla nadzoru IP, wiatru, energii elektrycznej, metra PIS, automatyzacji montażu, SCADA zasilania, oczyszczania ścieków, metalurgii, inteligentnego transportu, transportu kolejowego, wojska i innych branż
Specyfikacja przełącznika światłowodowego
| Nazwa produktu |
Przemysłowy przełącznik światłowodowy 10/100/1000 Mb/s (4F+8TP) |
| Nr modelu |
IM-FS480GE |
| Port |
4x1000M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metrów
8x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)

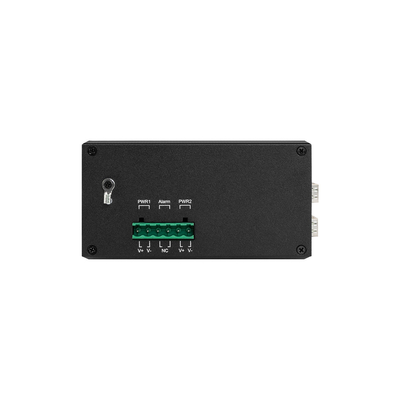

1x6-PIN Power Terminal Block
|
| Protokół |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Funkcje przełączania |
Tryb transmisji: przechowywanie i przekazywanie
Opóźnienie przekazywania:<10us
Przepustowość systemu: 24 Gb/s (bez zatorów)
MAC: 4K
Rozmiar bufora pakietów: 1,75 Mb
|
| Nośnik sieciowy |
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|
| Diody LED |
Zasilanie, światłowód, sieć, PoE
PWR: Zasilanie
Fiber: FX1, FX2, FX3, FX4
Wł.: transmisja jest normalna
Wył.: transmisja NIE jest normalna (uszkodzony moduł optyczny lub odłączony)
Miedziany pomarańczowy: wskaźnik PoE
Wł.: PoE działa
Wył.: PoE nie działa lub jest to urządzenie Non-PoE
Miedziany zielony: wskaźnik prędkości
Wł.: prędkość transmisji wynosi 1000 Mb/s
Miga: w trakcie transmisji
Wył.: Odłączony lub prędkość pracy wynosi 10/100 Mb/s
|
| Zużycie energii |
Pełne obciążenie bez PoE ≤5W |
| Zasilanie |
Zapasowe wejście DC12V~DC52V, typowo DC12V/DC24V/DC48V
Odwrócone połączenie: wsparcie
|
| Środowisko |
Temperatura pracy: -40°C～75°C
Temperatura przechowywania: -40°C～85°C
Wilgotność robocza: 10%～90%, bez kondensacji
Wilgotność przechowywania: 10%～95%, bez kondensacji
|
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, Ogólne ±6KV
Przepięcie: IEC61000-4-5, Różnicowe ±2KV, Wspólne ±6KV
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
| Informacje mechaniczne |
Obudowa: Falista metalowa obudowa, stopień IP40
Wymiary: 158*115*60mm
Metoda montażu: Montaż na szynie Din/ścienny
Waga: 0,75 kg/0,9 kg (netto/brutto)
|
| Gwarancja |
3 lata, dożywotnia pomoc techniczna |
Zapewnienie jakości
- Nigdy nie używamy starych i odnowionych materiałów.
- Zawsze próbka przedprodukcyjna przed masową produkcją;
- Profesjonalni inżynierowie sprawdzają jakość.
- Wszystkie produkty przeszły certyfikaty CE, FCC, ROHS i inne
- Zawsze ostateczna kontrola przed wysyłką
Lista pakowania przełącznika światłowodowego
Instrukcja obsługi *1 szt.
8-portowy przemysłowy przełącznik optyczny *1 szt.
Karta gwarancyjna *1 szt.
Uwaga
Akcesoria (uchwyt na szynę DIN, moduł optyczny, zasilacz, przewód krosowy, kabel sieciowy itp.) NIE są dołączone do pudełka, przygotuj je samodzielnie lub kup cały zestaw od nas
Informacje o kartonie wysyłkowym
Rozmiar produktu: 15,8*11,5*6cm
Rozmiar pudełka wewnętrznego: 25,3*20,8*8cm
Waga produktu: 0,75 kg
Waga opakowania: 0,9 kg
Rozmiar kartonu głównego: 55,5*40*41cm
Ilość w opakowaniu: 20 szt.
Waga opakowania: 20 kg
Zastosowanie przełącznika Gigabit LAN
Akcesoria
| Przemysłowy moduł optyczny |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Przemysłowy zasilacz DIN |
| IM-DAC220/DC12V1.67A |
AC220V do DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V do DC24V1A, -30℃～70℃ |
FAQ
1, Na jakim chipie jest to oparte?
Olycom: Realtek
2, Czy mogę to dostosować?
Olycom: Tak
Obsługujemy usługi OEM, takie jak logo, nazwa modelu, etykieta, maska PVC i części produktu (zestaw montażowy, listwa zaciskowa zasilania itp.)
3, Czy jest zarządzany?
Olycom: Nie
To po prostu proste plug-and-play, ale mamy model zarządzany (IM-FS480GM)
