Przełącznik PoE światłowodowy przemysłowy Gigabit 4-portowy Olycom
Kluczowe cechy przełącznika światłowodowego
- Dostarcza aktywne PoE (DC48V) do kamer IP PoE, WAP itp. przez kabel miedziany Cat5 lub wyższy
- 2x100/1000 Mb/s porty światłowodowe SFP z automatycznym wykrywaniem
- 4x10/100/1000 Mb/s RJ45 z automatycznym wykrywaniem, zasilanie IEEE 802.3af/at na portach 1~4
- Wykrywa tryby PoE (Non-PoE, zgodne z 802.3af/at) podłączonego sprzętu elektrycznego
- Ochrona przeciwprzepięciowa Ethernet 6KV, dostosowana do trudnych warunków zewnętrznych

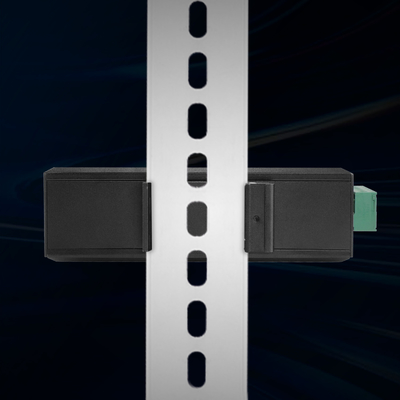

- Montaż na szynie DIN lub na ścianie
- Zasięg zasilania do 100 metrów
- Zgodność ze standardami FCC i CE
- Temperatura otoczenia pracy: -40°C～75°C
Dane techniczne przemysłowego przełącznika sieciowego
| Nazwa produktu |
Przemysłowy przełącznik PoE światłowodowy 10/100/1000 Mb/s (2F+4TP) |
| Model nr |
IM-FP244GE |
| Port |
2x100/1000M SFP światłowód
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metrów
4x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
1x6-PIN blok zacisków zasilania
|
| Protokół |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Funkcje przełączania |
Tryb transmisji: przechowywanie i przekazywanie
Opóźnienie przekazywania:<10us
Przepustowość systemu: 12 Gb/s (bez zatorów)
Szybkość przekazywania: 17,856 Mmps
MAC: 4K
Rozmiar bufora pakietów: 1,75 Mb
|
| Nośnik sieciowy |
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|
| Diody LED |
Zasilanie, światłowód, sieć, PoE
PWR: Zasilanie
Światłowód: FX1, FX2
Wł.: transmisja jest normalna
Wył.: transmisja NIE jest normalna (uszkodzony moduł optyczny lub odłączony)
Pomarańczowy: wskaźnik PoE
Wł.: PoE działa
Wył.: PoE nie działa lub jest to urządzenie Non-PoE
Zielony: wskaźnik prędkości
Wł.: prędkość transmisji wynosi 1000 Mb/s
Miga: w trakcie transmisji
Wył.: Odłączony lub prędkość pracy wynosi 10/100 Mb/s
|
| Zużycie energii |
Pełne obciążenie bez PoE ≤5W |
| Zasilanie |
Napięcie wejściowe zasilania PoE: 48V (maks. 52V)
Moc wyjściowa pojedynczego zasilania PoE: 30W (port 1~4)
Całkowity budżet: 120W
Napięcie wyjściowe PoE: 48V
Odwrócone połączenie: obsługa
|
| Okablowanie PoE |
1/2 (V+), 3/6 (V-) |
| Środowisko |
Temperatura pracy: -40°C～75°C
Temperatura przechowywania: -40°C～85°C
Wilgotność robocza: 10%～90%, bez kondensacji
Wilgotność przechowywania: 10%～95%, bez kondensacji
|
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, Ogólne ±6KV
Przepięcie: IEC61000-4-5, Różnicowe ±2KV, Wspólne ±6KV
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
Pakowanie i obsługa posprzedażna przemysłowego przełącznika PoE
1* 4-portowy gigabitowy przełącznik POE światłowodowy (BEZ zasilacza i nadajnika-odbiornika SFP)
1* Instrukcja obsługi produktu
1* Karta gwarancyjna z 3-letnią gwarancją
Informacje o kartonie wysyłkowym
Rozmiar produktu: 11,4*9,3*3,5 cm
Rozmiar wewnętrznego pudełka: 23*16,5*5,8 cm
Waga produktu: 0,35 kg
Waga opakowania: 0,45 kg
Rozmiar kartonu głównego: 67*33*47 cm
Ilość w opakowaniu: 40 sztuk
Waga opakowania: 20 kg
| Przemysłowy moduł optyczny |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Przemysłowy zasilacz DIN |
| IM-DAC220/DC48V2.5A |
AC220V do DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V do DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V do DC48V10A, -40℃～70℃ |
FAQ przemysłowego przełącznika PoE
P: Czy to standardowe POE?
O: Tak, obsługujemy IEEE 802.3af/at zasilanie na portach 1 ~ 4 RJ45
P: Jaki jest czas gwarancji?
O: Jeden rok dla konwertera optycznego wideo HD, normalnego przełącznika, konwertera mediów światłowodowych, wzmacniacza sieciowego. Trzy lata dla przemysłowego przełącznika światłowodowego i nadajnika-odbiornika SFP. Zapewniona jest dożywotnia usługa naprawy.
P: Czy świadczycie usługi OEM?
O: Tak, świadczymy usługi OEM. Jeśli masz wymagania dotyczące produktu dostosowanego, również je zapewniamy.
P: Jak gwarantujecie jakość?
O: Zdecydowanie nigdy nie używamy starych i odnowionych materiałów. Zawsze próbka przedprodukcyjna przed masową produkcją; 48-godzinny test starzenia przed dostawą. Zawsze ostateczna kontrola przed wysyłką
