4-portowy gigabitowy przełącznik DIN PoE
Nazwa modelu: IM-FP244GE, można użyć nazwy własnego modelu.
Szybkość: 100/1000 Mb/s
Standard POE: ieee802.3 af/at, budżet POE 120W
Wejście zasilania: Zapasowe wejście DC, 48V
Ten 4-portowy niezarządzany przełącznik Ethernet DIN POE posiada również poniższe cechy
-
prosta konstrukcja, plug-and-play
-
zasięg zasilania do 100 metrów
-
temperatura pracy od -40℃ do +75℃
-
spełnia stopień ochrony IP40
-
zgodny ze standardami FCC i CE
Niezawodna konstrukcja przemysłowa może zapewnić ciągłą i stabilną pracę systemu automatyki

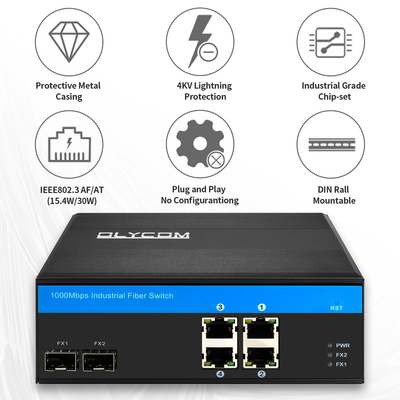

Kluczowe cechy przemysłowego przełącznika PoE

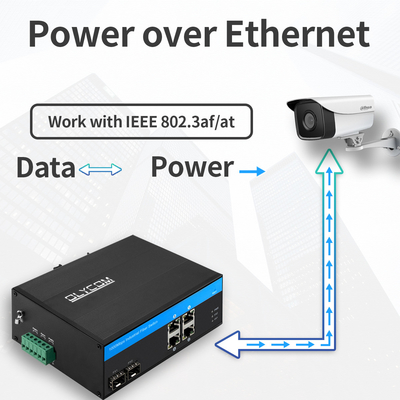

- Obsługa zasilania kamer IP POE przez punkt dostępowy (AP) bezprzewodowy 5 kategorii kabla Ethernet.
- Zasilanie IEEE 802.3af/at na 1 ~ 4 portach RJ45
- 4x porty RJ45 10/100/1000 Mb/s z automatycznym wykrywaniem
- Ochrona przeciwprzepięciowa Ethernet 6KV, dostosowana do trudnych warunków zewnętrznych
- Obsługa Auto MDI/MDIX
-
Zgodność z IEEE 802.3 10Base-T i IEEE 802.3u 100Base-TX
- Maksymalna moc do 15,4W w standardzie af, 30W w standardzie at na każdy port PoE
-
Mechanizm przełączania store-and-forward
-
Tryb kontroli przepływu: full duplex ze standardem IEEE 802.3x, half-duplex ze standardem Back pressure
Specyfikacja przełącznika światłowodowego PoE
| Nazwa produktu |
Przemysłowy przełącznik światłowodowy POE 10/100/1000 Mb/s (2F+4TP) |
| Numer modelu |
IM-FP244GE |
| Port |
2x porty SFP 1000 Mb/s
SM:1310nm/1550nm,20Km; 1490nm/1550nm,40~120Km
MM:1310nm, 2Km; 850nm, 500 metrów
4x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
|
| Funkcje przełączania |
Tryb transmisji: przechowywanie i przekazywanie
Przepustowość systemu: 12 Gb/s (bez zatorów)
Szybkość przekazywania pakietów: 8,928 Mpps
MAC: 4K
Bufor kolejki: 1,75M
|
| Nośnik sieciowy |
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
Port SFP, odległość transmisji: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Diody LED |
Zasilanie, sieć, światłowód |
| Zasilanie |
Napięcie wejściowe zasilania POE: 48V (maks. 52V)
Moc wyjściowa pojedynczego zasilania PoE: 30W (port 1~4)
Całkowity budżet: 120W
Napięcie wyjściowe PoE: 48V
|
| Środowisko |
Temperatura pracy: -40～75°C
Temperatura przechowywania: -40～85°C
Wilgotność robocza: 10%～90%, bez kondensacji
Wilgotność przechowywania: 10%～95%, bez kondensacji
|
| Standardy branżowe |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Poziom 3, EN 61000-4-3 (RS) Poziom 3, EN 61000-4-4 (EFT) Poziom 3, EN 61000-4-5 (Przepięcie) Poziom 3, EN 61000-4-6 (CS) Poziom 3, EN 61000-4-8
Kontrola ruchu: NEMA-TS2
Wibracje: IEC 60068-2-6
Swobodne spadanie: IEC 60068-2-32
Wstrząsy: IEC 60068-2-27
Ruch kolejowy: EN 50121-4
|
| Bezpieczeństwo |
Znak CE, komercyjny
CE/LVD EN60950
|
| Informacje mechaniczne |
Obudowa: Metalowa obudowa falista
Klasa bezpieczeństwa: IP40
Wymiary: 158 x 115 x 60 mm
Metoda montażu: Montaż na szynie DIN/ścienny
|
| Gwarancja |
Wymiana w ciągu 1 roku; 3 lata naprawy |
Lista pakowania
Standardowe opakowanie zwykle zawiera 4-portowy przełącznik POE, kartę gwarancyjną i instrukcję obsługi.
Wymiary pudełka do pakowania dla 1 szt.: 25,3*20,8*8cm
Pakowanie: 20 sztuk w pudełku o wymiarach 67*33*47cm.
Zastosowanie przełącznika CCTV PoE
FAQ
Jaki jest budżet PoE?
Odp.: Standardowe wyjście PoE wynosi 30W na port.
Weźmy na przykład IM-FP288GW, ma 8 portów PoE, więc budżet wynosi 30W/port*8 portów=240W.
Możemy również obsługiwać wyjście 60W, jeśli jest to wymagane, prosimy o potwierdzenie z nami.
Jak wyślecie moje towary?
Odp.: Wyślemy towar przez DHL, UPS lub FEDEX, sprawdź szczegóły dostawy po numerze śledzenia.
Czy można wydrukować moje logo?
Odp.: Tak, zwykle znajduje się na górnym panelu urządzenia.
Czy cena jednostkowa obejmuje transceiver światłowodowy i zasilacz?
Odp.: Nie, to standard przemysłowy, ale mamy różne opcje dla obu.
Jakie jest napięcie wyjściowe PoE?
Odp.: Jest to DC48V dla urządzeń zgodnych z 802.3af/802.3at, takich jak kamery PoE lub routery PoE.
Jeśli PD pobiera zasilanie 24V, użyj rozdzielacza PoE, aby połączyć nasz przełącznik i zasilane urządzenie.
Czy akceptujecie zamówienia próbne?
Odp.: Tak. Zamówienie próbne w celu sprawdzenia naszych usług i jakości.
