8-portowy przełącznik Gigabit Ethernet PoE L2 Managed
Kluczowe cechy przełącznika PoE Olycom
- 8*10/100/1000Base-T RJ45 PoE, 2*1000/2500Base-X gniazda SFP
- Zapasowe zasilanie 44-57V wejście z ochroną przed odwrotną polaryzacją/przeciążeniem prądowym
- Zgodny ze standardem IEEE802.3af PoE i IEEE802.3at PoE+
- VLAN/Klasyfikacja VLAN/QinQ/STP, RSTP, MSTP
- Port Mirroring/DHCP/Multicast/ACL/IGMP/QoS/LLDP/802.1X/Dying Gasp/SFP DDM
- Zarządzanie IPV6/Zarządzanie PoE/Web/SNMP/Telnet/TFTP/Aktualizacja przez Web
- Obsługa protokołu G.8032 ERPS, czas odzyskiwania ≤20ms

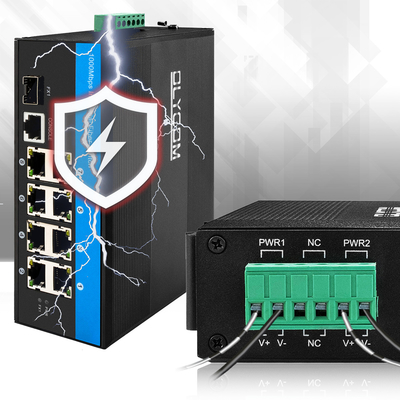

- Obsługa ochrony przeciwprzepięciowej 6KV i ESD: Ochrona powietrzna-15kV, kontaktowa-8kV

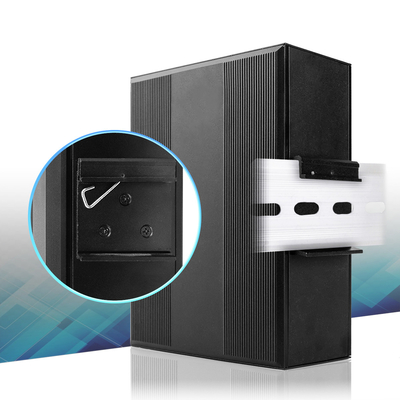

- IP40 bez wentylatora i konstrukcja sprzętowa na szynę DIN
- Temperatura pracy: -40℃~+75℃
Dzięki powyższym funkcjom jest to idealne rozwiązanie dla nadzoru IP, wiatru, energii elektrycznej, automatyzacji montażu, metra PIS, SCADA zasilania, oczyszczania ścieków, metalurgii, inteligentnego transportu, transportu kolejowego, wojska i innych branż
Dane techniczne przełącznika L2 Managed
| Nazwa produktu |
10-portowy hybrydowy przełącznik Ethernet PoE warstwy 2+ Managed Industrial |
| Model nr. |
IM-FP188GW |
| Port |
2*100/1000/2500Mb/s porty SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metrów
8*10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
|
| Protokół |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Funkcje przełączania |
Tryb transmisji: przechowywanie i przekazywanie
Opóźnienie przekazywania:<10us
Przepustowość systemu: 26 Gb/s (bez zatorów w ruchu)
Rozmiar DRAM: 128M
Rozmiar Flash: 16M
Rozmiar bufora pakietów: 4Mb
ID VLAND: 4096
Rozmiar tabeli adresów MAC: 8K
Jumbo Frame: 9,6 KB
|
| Nośnik sieciowy |
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100/1000BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|
| Diody LED |
Zasilanie, sieć, światłowód
PWR: Zasilanie
Pomarańczowy: Link/ACT
Zielony: Prędkość sieci 1000M (wyłączony, gdy wynosi 100Mb/s)
Światłowód: FX1
|
| Zasilanie |
Napięcie wejściowe: 48V (maks. 52V)
Napięcie wyjściowe PoE: 48V
Pojedyncza moc wyjściowa PoE: 30W (port 1~8)
Maksymalny budżet: 240W
Połączenie odwrotne: obsługa
Odległość PoE: 100 metrów
|
| Okablowanie PoE |
PoE af/at: 1/2 (V+), 3/6 (V-) |
| Środowisko |
Temperatura pracy: -40°C～75°C
Temperatura przechowywania: -40°C～85°C
Wilgotność robocza: 10%～90%, bez kondensacji
Wilgotność przechowywania: 10%～95%, bez kondensacji
|
| Normy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, Ogólne ±6KV
Przepięcie: IEC61000-4-5, Różnicowe ±2KV, Wspólne ±6KV
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (Klasa B) ANSI C63.4: 2014
|
| Informacje mechaniczne |
Obudowa: Metalowa obudowa falista, stopień IP40
Wymiary: 158*115*60mm
Metoda montażu: Szyna DIN/Montaż na ścianie
Waga: 0,75 kg/0,9 kg (netto/brutto)
|
| Gwarancja |
3 lata, dożywotnia pomoc techniczna |
GUI Web
Funkcje oprogramowania
- Obsługa diagnostyki kabli i możliwość zlokalizowania punktu awarii
- Obsługa IEEE802.3az EEE (Energy Efficient Ethernet) Management, optymalizacja zużycia energii
- Obsługa STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Obsługa QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (kierunek wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
- Obsługa IEEE802.1q VLAN, port VLAN, oparty na Mac VLAN, IP subnet VLAN, Protocol VLAN, konwersja VLAN, MVR
- Obsługa dynamicznej agregacji łączy IEEE802.3ad LACP, statycznej agregacji łączy
- Obsługa IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Obsługa raportu agenta IGMP, MLD snooping
- Bezpieczeństwo: oparte na porcie i Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Obsługa Cisco® jak CLI, zarządzanie przez Web, SNMP v1/v2c/v3, Telnet
- Obsługa aktualizacji oprogramowania przez TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
- Obsługa klienta DHCP/Relay/Snooping/Snooping opcja 82/Relay opcja 82
- Obsługa RMON, MIB II, obraz lustrzany, dziennik zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Obsługa serwera IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Zastosowanie
- Dowolna sieć wykorzystująca mieszankę miedzi i światłowodu
- Łączność i komunikacja IP
- System CCTV, taki jak kamera sieciowa, kontrola dostępu
Rysunek mechaniczny

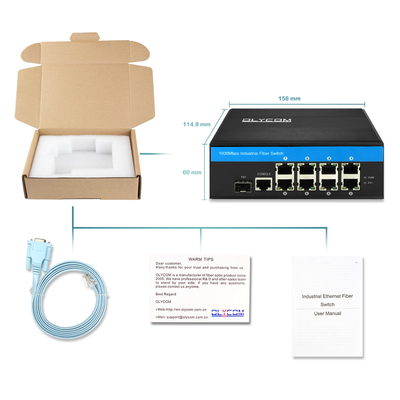

Lista pakowania
- 1 szt. przełącznik
- 1 szt. wieszak ścienny 1 szt. instrukcja obsługi
- 1 szt. kabel konsoli
- 1 szt. karta gwarancyjna
| Moduł światłowodowy przemysłowy |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Przemysłowy zasilacz DIN |
| IM-DAC220/DC48V2.5A |
AC220V do DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V do DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V do DC48V10A, -40℃～70℃ |
FAQ
1, Na jakim chipie jest to oparte?
Olycom: Vitesse
2, Czy mogę to dostosować?
Olycom: Tak
Obsługujemy usługi OEM, takie jak logo, nazwa modelu, etykieta, maska PVC i części produktu (zestaw montażowy, listwa zaciskowa zasilania itp.)
3, Czy mogę połączyć to z urządzeniami 10/100M?
Olycom: Tak
W przypadku portów LAN są one 10/100/1000M z automatycznym wykrywaniem
W przypadku portów światłowodowych należy skonfigurować prędkość 100 Mb/s za pośrednictwem interfejsu Web GUI lub CLI
4, Czy mogę wyłączyć funkcję PoE dla niektórych portów, gdy jest to konieczne?
Odp.: Tak
Wszystkie przełączniki zarządzane PoE z tej serii obsługują zarządzanie PoE
Wystarczy ustawić status PoE za pośrednictwem interfejsu Web GUI lub CLI
5, Czy wykonujecie SKD/CKD?
Odp.: Tak
Jako fabryka zajmowaliśmy się tym wiele razy.
