4 port 10/100/1000Mbps Niezarządzany przełącznik Ethernet
Przegląd przełącznika sieciowego gigabitów
- IEEE802.3z/AB 1000Mbps 4 port Gigabit Ethernet Switches obsługuje dwa rodzaje mediów do połączenia sieciowego i przełączania, takich jak 10/100/1000Base-T i 1000Base-SX/LX.
- Przełącznik jest zaprojektowany z sterownikiem przełącznika i pamięcią buforową, która łączy dwa typy segmentów, aby działać płynnie.
- Switch posiada 2 porty RJ45 10/100/1000Base-T i 2 porty SFP 1000Base-T/SX/LX.
- Wszystkie porty SFP obsługują tylko tryby 1000 Mbps i Full-Duplex.
- Z zewnętrzną jednostką zasilania zapewnia dobrą stabilność i niezawodność.
LED Opis przełącznika Ethernet światłowodowego

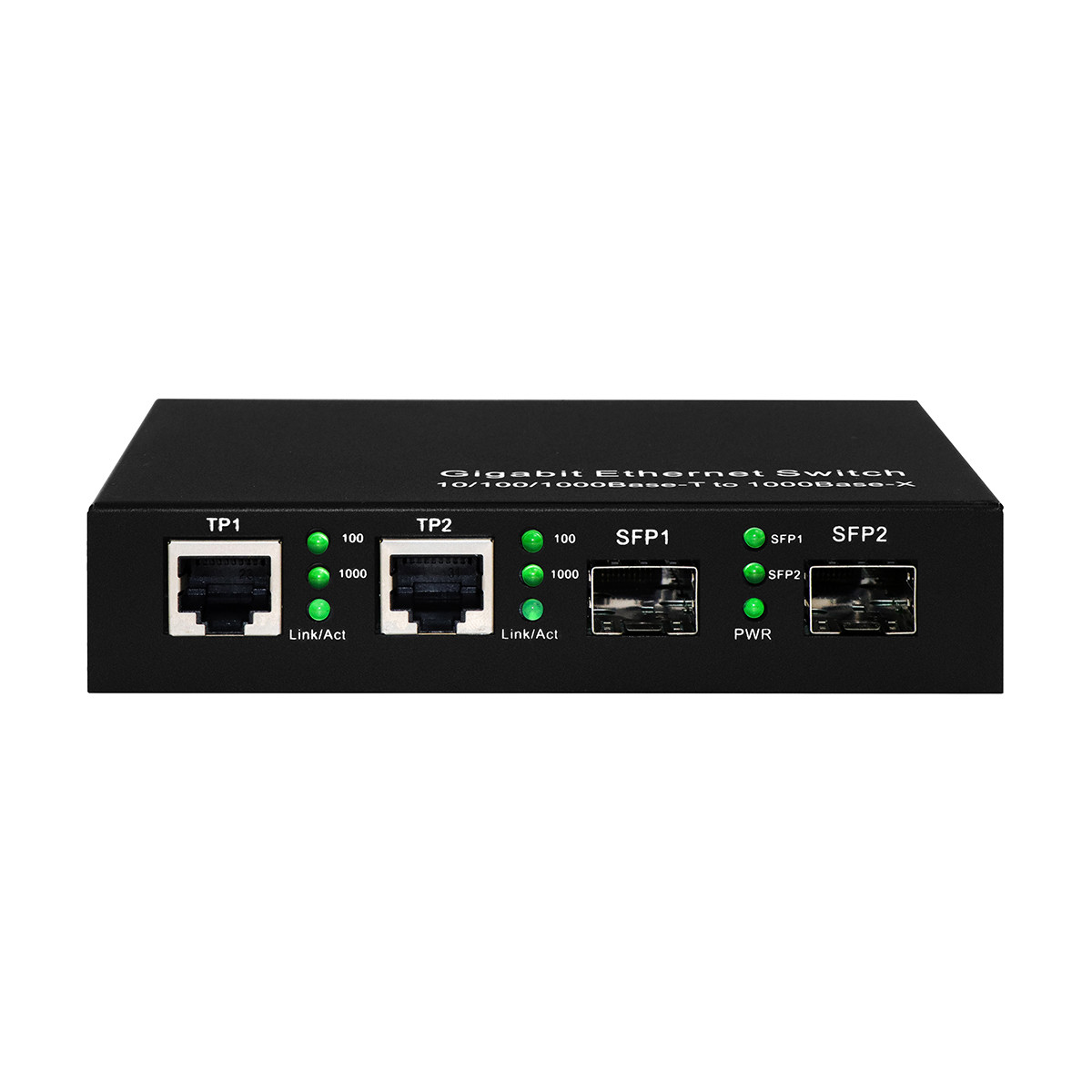

Są 3×3 LED w widoku z przodu 4 portów Gigabit Ethernet Switch
| 100 |
Zapalenie, gdy prędkość TP1/TP2 wynosi 100 Mbps |
| 1000 |
Zapalenie, gdy prędkość TP1/TP2 wynosi 1000 Mbps |
| łącze/akt |
Włączony, gdy połączenie TP1/TP2 jest dobre.
Blinky podczas przesyłania danych TP1/TP2.
|
| SFP1 |
Zapalenie, gdy połączenie SFP1 jest dobre.
Blinky podczas przesyłania danych SFP1.
|
| SFP2 |
Zapalenie, gdy połączenie SFP2 jest dobre.
Blinky podczas przesyłania danych SFP2.
|
| PWR |
Włącza się, gdy pojawi się zasilanie +5V. |
Specyfikacja techniczna modułu światłowodowego SFP
| |
1000Base-SX |
1000Base-LX-20 |
| Rodzaj złącza |
LC |
LC |
| Rodzaj włókna |
Wielowarstwowe |
Jednostronnik |
| Długość fali |
850 nm |
1310 nm |
| Maksymalna odległość |
620,5 μm: 224 m
50 μm: 550 m
|
20 km. |
| Min TX PWR |
- 12,0 dBm |
- 11,0 dBm |
| Max TX PWR |
-6,0 dBm |
-5,0 dBm |
| Wrażliwość |
< -19 dBm |
< -22 dBm |
| Łączenie budżetu |
70,0 dBm |
110,0 dBm
|
Specyfikacja techniczna przełącznika gigabit Ethernet
Przełącznik Ethernet Gigabit z czterema portami jest zgodny z następującymi normami:
Standardy: IEEE 802.3z/AB 10/1001000Base-T/1000Base-SX/LX/ZX
Kabel UTP: kabel kategorii 5e lub 6 do 100 m.
Włókno kablowe: 1000SX: 50/125,62.5/125μm wielomodowe/1000LX/ZX: 8/125, 9/125μm jednomodowe.
Przesyłanie danych: port RJ45: 10M, 100M, 1000Mbps/SFP: prędkość 1000Mbps.
Wskaźniki LED: TP 100, TP 1000, TP Link/Act, SFP1, SFP2, PWR
Tryby dupleksu: port RJ45: pełny/pół dupleksu/samo-negocjacja
SFP: tryb pełno-dupleksowy
Wymóg mocy: 220V ((170-260V) AC,50Hz lub DC48V
Temperatura otoczenia: 0 °C 50 °C
Wilgotność: 5% ∼ 90%
Rozmiar: 27*123*85 mm ((H×W×D)
Instalacja przełącznika 4 portów Gigabit
- Przymocować moduł SFP do klatki SFP na przełączniku.
- Połączenia światłowodowe muszą być dopasowane: z gniazda przesyłającego do gniazda odbierającego.
- Przyłącz kabel UTP z urządzenia sieciowego TP do portu RJ45 na przełączniku.
- Podłącz adapter zasilania do przełącznika i sprawdź, czy LED zasilania świeci.
Lista kontrolna
Przed zainstalowaniem przełącznika sprawdź, czy pakiet zawiera:
- 4-port TP-SFP Gigabit Switch.
- Adapter zasilania AC-DC.
- Podręcznik użytkownika
Proszę niezwłocznie powiadomić swojego przedstawiciela handlowego o braku lub uszkodzeniu któregokolwiek z wyżej wymienionych przedmiotów.
Częste pytania
1Mogę dostać zniżkę?
Tak i zazwyczaj opiera się na ilości i po badaniach próbkowych.
2Jaki jest okres gwarancji?
Dla modeli komercyjnych, takich jakprzekształcacz multimedialny Ethernetlubprzełącznik PoE światłowodowy, to 1 rok.
W przypadku produktów klasy przemysłowej jest to 3 lata.
Udzielamy wsparcia technicznego na całe życie, jeśli modele pochodzą z firmy Olycom.
3Mogę mieć własną skrzynkę?
Tak, standardowe pudełko nie ma chińskich liter ani logo.
W porządku jest dostosować własną wersję, na przykład umieścić logo, nazwę modelu lub hasła.
