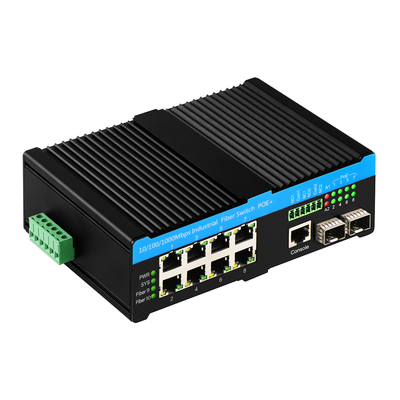

Olycom 8 Port PoE++ Network Gigabit Managed Switch
Kluczowe cechy 90-wattowego przełącznika PoE
- 8 x 10/100/1000Mbps automatycznie wykrywające porty RJ45, obsługa Auto MDI/MDIX
- 2 x 100/1000/2500Mbps porty światłowodowe SFP, 1 x port konsola do zarządzaniaIEEE 802.3af/at/bt (15.4W/30W/60W/90W) zasilanie do 1 ~ 8 portów RJ45, budżet 720W
- Wsparcie zarządzania POE, włączenie/wyłączenie portów POE, ustawienie opóźnienia włączenia POE i mocy wyjściowej POE
- Wyświetlacz napięcia, prądu, mocy i poziomu PD w czasie rzeczywistym
- Wyjście alarmu przekaźnika wsparcia i wyświetlenie stanu alarmu ((2 drogi od kontaktu suchego)
- Ochrona przed napięciami 6KV Ethernet, dostosowana do trudnych warunków zewnętrznych
Specyfikacja pow-switcha utwardzonego
| Nazwa produktu |
10/100/1000Mbps Zarządzane Przemysłowe Przenośniki Włóknowe POE ((2F+8TP) |
| Port |
2 x 1000Mpbs port SFP, 1G/2.5G, oba obsługiwane
SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km;
MM: 1310nm, 2km; 850nm, 500 metrów
8x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
| Standardowy |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| WLAND ID |
4096 |
| Ramka Jumbo |
9.6KB |
| Wielkość tabeli adresów MAC |
8K |
| Funkcje przełączania |
Tryb przekazywania: przechowywanie i przekazywanie
Przepustowość systemu: 26 Gbps (nieprzepustowość)
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
Port SFP, odległość transmisji: 20km, 40km, 60km, 80km, 100km
|
| Światła LED |
Elektryczność, sieć, światłowody |
| Zasilanie |
napięcie wejściowe zasilania POE: 48V (maksymalnie 57V)
Jednorazowe źródło zasilania PoE moc wyjściowa: 90W (port 1~8)
Całkowity budżet: 720 W
napięcie wyjściowe PoE: 48V
|
| Środowisko |
Temperatura robocza: -40°C/75°C
Temperatura przechowywania: -40°C -85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
|
Certyfikacja
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4:2014
|
| Informacje mechaniczne |
Skórka: skórka metalowa falista
Klasa bezpieczeństwa: IP40
Wymiary: 165 x 112 x 45,5 mm
Sposób montażu: montaż na szybie
|
| Gwarancja |
Wymiana w ciągu 1 roku; 3 lata naprawy |
Zarządzanie
- Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Wsparcie Qos, klasyfikacja transportu Qos, Cos, sterowanie przepustowością ((wrót wejścia/wyjścia), tłumienie burz, różne usługi
- Wsparcie dla IEEE802.1q VLAN, port VLAN, Mac VLAN, IP subnet VLAN, protokół VLAN, konwerter VLAN, MVR
- Raport agenta IGMP, wgląd w MLD.
- Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet
- Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Wsparcie dla IPV6 Telnet serwer /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Zastosowanie 90W BT PoE Switch
Częste pytania
- Maksymalny budżet POE 720W, każdy port Ethernet obsługuje POE af/at/bt
Można dostosować wydajność POE za pośrednictwem zarządzania.
Przykładowo: w jednym testowaniu można zrobić port Ethernet 1~8 POE bt 90W.
W innym port 1~4 POE bt 90W i port 5~8 POE przy 30W lub bez POE.
W rzeczywistym zastosowaniu zazwyczaj występują 4 poziomy wydajności POE.
15.4W/30W/60W/90W, wszystkie obsługiwane i regulowane za pomocą zarządzania.
Zielona, gdy POE działa.
Wyłączony, gdy POE zostanie wyłączony.
- Z 2 portami alarmowymi, jest używany do monitorowania każdego stanu pracy 2 portów
Można monitorować dowolne 2 porty (włókno lub Ethernet) za pośrednictwem zarządzania.
Podobnie jak w przykładzie powyżej, zarządzanie pozwala na dostosowanie kombinacji portów.
Przykładowo: jeden system alarmowy jest portem Ethernet 5 a drugi jest portem światłowodowym 1.
Należy pamiętać, że w tym przypadku, jeśli port Ethernet 6 jest wyłączony, port alarmowy nie odpowiada.
Innym sposobem konfiguracji jest kliknij wszystkie porty ((włókno/Ethernet), patrz poniżej interfejs
Jeśli każdy port jest wyłączony, alarm staje się czerwony.
Można to skonfigurować za pomocą STP lub ERPS.
Na podstawie pierścienia 2-SFP ((najbardziej podstawowy format)
6~7 przełączników jest w porządku w jednej pętli, jeśli będzie dzwonek STP.
Zasadniczo niezliczone, jeśli jest to przez ERPS.
Może nieprzerwanie dostarczać zasilanie POE++ do urządzeń PD dla 8 portów UTP (z wyłączeniem portów kombo).
Wymaga to minimalnego zasilania 15A, jeśli jest na pełnym obciążeniu ((48V*15A=720W).
Ale w praktyce, nie sugerujemy podłączenia zbyt wielu urządzeń zużywających dużo energii do jednego przełącznika, to wpłynie na stabilność.
