Przemysłowa jednostka do obejścia światłowodowego multimodowego
Podstawowe informacje dotyczące modułu obejścia
- OM-FBS-22-MLC to zewnętrzny przełącznik obwodniczy światłowodowy dla krytycznych węzłów optycznych w systemie sieci optycznych.
- W przypadku zamierzonej lub nieoczekiwanej utraty zasilania pomaga szybko obejść urządzenie, do którego jest podłączone, i zapobiega awarii całej komunikacji optycznej.
- Przełączniki obejściowe są powszechnie stosowane w niektórych dużych sieciach optycznych obejmujących połączenie pierścieniowe i wiele urządzeń, takich jak w systemach komunikacji kolejowych,automatyzacji fabryki i ważnych węzłów optycznych, w których awarie łącza światłowodowego są nie do zniesienia.
Specyfikacja przełącznika optycznego
| Nazwa produktu |
Przełącznik obwodu światłowodowego |
| Interfejs zasilania |
Standardowy przemysłowy blok końcowy. |
| Ochrona przed polaryzacją |
Wsparcie |
| Interfejs światłowodowy |
LC |
| Zakres długości fali |
850±40/1300±40nm; 1260~1650nm |
| Długość fali badawczej |
850/1300nm; 1310/1550nm |
| Wprowadzenie straty |
Typ:00,6 dB Max:1.0 dB; Typ:0.6dB Max:10,0 dB |
| Strata zwrotu |
MM≥30 dB SM≥50 dB |
| Wykrycie kanału |
MM≥35 dB SM≥55 dB |
| Utrata polaryzacji |
≤ 0,05 dB |
| Utrata długości fali |
≤ 0,05 dB |
| Utrata temperatury |
≤ 0,05 dB |
| Powtarzalność |
≤ 0,05 dB |
| Żywotność |
≥100000000 razy |
| Czas przełączania |
≤ 10 ms |
| Moc optyczna przesyłowa |
≤ 500 MW |
| Środowisko |
Temperatura robocza: -20° ≈ 70°C
Temperatura przechowywania: -40°C - 85°C
|
| Wymiar |
114mmx93mmx35mm |
| Sposób instalacji |
Montowanie szyny |
| Stopień ochrony |
IP40 |
Zapytanie o produkt
Co to jest przełącznik optyczny?
Odpowiedź: Jest to również nazywany TAP obejściowy, który służy do automatycznego przełączania wadliwych węzłów w przypadku awarii lub awarii zasilania, zapewniając pełną transmisję optyczną.
Gdzie się go używa?
A: Używane są głównie do zapobiegania awariom sieci, ochrony sieci lub sterowania systemem sieciowym w telekomunikacji optycznej.
Może być stosowany w architekturze sieci pierścieniowej lub liniowej, takich jak systemy komunikacji kolejowej, automatyka fabryczna i podstacje energetyczne.
Czy wasze urządzenia optyczne mogą pracować z różnymi przełącznikami?
Tak, urządzenie to jest na poziomie transmisji optycznej i nie obejmuje żadnych protokołów sieciowych.
Może pracować z dowolnymi przełącznikami o różnych prędkościach optycznych ((100M/1G/2.5G/10G/25G/40G/100G).
Zastosowanie zewnętrznego przełącznika obejścia
- Sieć obszaru metropolitalnego (MAN)
- Badania laboratoryjne i rozwój
- Monitorowanie systemu
- Dynamiczna konfiguracja multipleksingu add/drop
Połączenie przełącznika obwodu światłowodowego
Wskazania
- Fiber Bypass podziela zasilanie z przełącznikiem światłowodowym;
- Fiber Bypass może istnieć w kaskadowych lub pierścieniowych środowiskach sieci;
- Fiber Bypass jest urządzeniem zabezpieczającym przed wyłączeniem prądu, a światłowody można włączać tylko wtedy, gdy urządzenie jest wyłączone.
Status LED
- PWR: wskaźnik mocy urządzenia
- Włączone: zasilanie normalne, wyłączone: wyłączone/nieprawidłowe
- SW1: Wskaźnik stanu operacji obejścia 1
- SW2: Wskaźnik stanu eksploatacji obejścia 2
- Zestaw przełączników optycznych: wskaźnik SW1 lub SW2 (Random) zostanie włączony
- Dwa zestawy przełączników optycznych: SW1 i SW2 są włączane jednocześnie
Opcja zamówienia
| Nazwa modelu |
Złącze optyczne |
Model optyczny |
| OM-FBS-22-SLC |
4*LC |
Jednorazowy tryb |
| OM-FBS-22-MLC |
4*LC |
Tryb wielofunkcyjny |
| OM-FBS-44-SLC |
8*LC |
Jednorazowy tryb |
| OM-FBS-44-MLC |
8*LC |
Tryb wielofunkcyjny |
Pytania ogólne
Co to jest MOQ?
1 sztukę na parę.
Dla wielu modeli mamy zapasy, łatwo jest wysłać próbki do testowania.
Mogę dostać zniżkę?
Tak i zazwyczaj opiera się na ilości i po badaniach próbkowych.
Jaki jest okres gwarancji?
Dla modeli komercyjnych, takich jakprzekształcacz multimedialny Ethernetlubprzełącznik PoE światłowodowy, to 1 rok.
W przypadku produktów klasy przemysłowej jest to 3 lata.
Udzielamy wsparcia technicznego na całe życie, jeśli modele pochodzą z firmy Olycom.
Mogę mieć własną skrzynkę?
Tak, standardowe pudełko nie ma chińskich liter ani logo.
W porządku jest dostosować własną wersję, na przykład umieścić logo, nazwę modelu lub hasła.

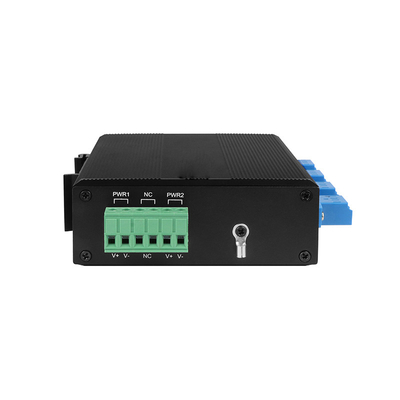

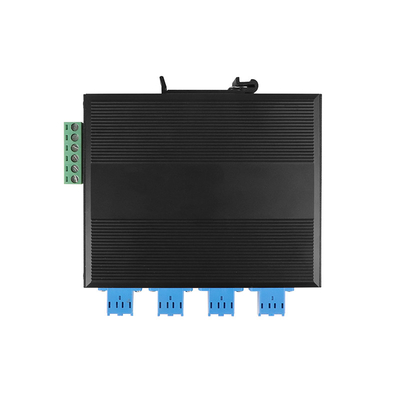

Rzeczywiste zdjęcie przemysłowego pominięcia włókien
