Name: 100Gbps QSFP28 Transceiver światłowodowy CWDM4 Single Mode 2KM dla centrów danych
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OQSPLHG02D
Price: 57.00 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Moduł optyczny 100G QSFP28

Odległość transmisji: 2 km

Złącze: Duplex, port LC

Prędkość: 4*25,78Gb/s

Zasilanie: 3,3 V

Zastosowanie: Przełącznik, router, centrum danych.

Podkreślić:

Centrum danych nadajnik światłowodowy QSFP28

Przesyłacz światłowodowy QSFP28 100 Gbps

CWDM4 QSFP28 Przesyłacz światłowodowy

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Chiny

Nazwa handlowa: Olycom

Orzecznictwo: CE RoHS FCC ISO9001

Numer modelu: OQSPLHG02D

Dokument: DWDM OTN SYSTEM OLYCOM.pdf

Zapłata

Szczegóły pakowania: 1 sztuka w pudełku, 200g GW

Czas dostawy: 4 ~ 7 dni

Zasady płatności: T/T, Paypal

Możliwość Supply: 1500 sztuk/miesiąc

Galeria

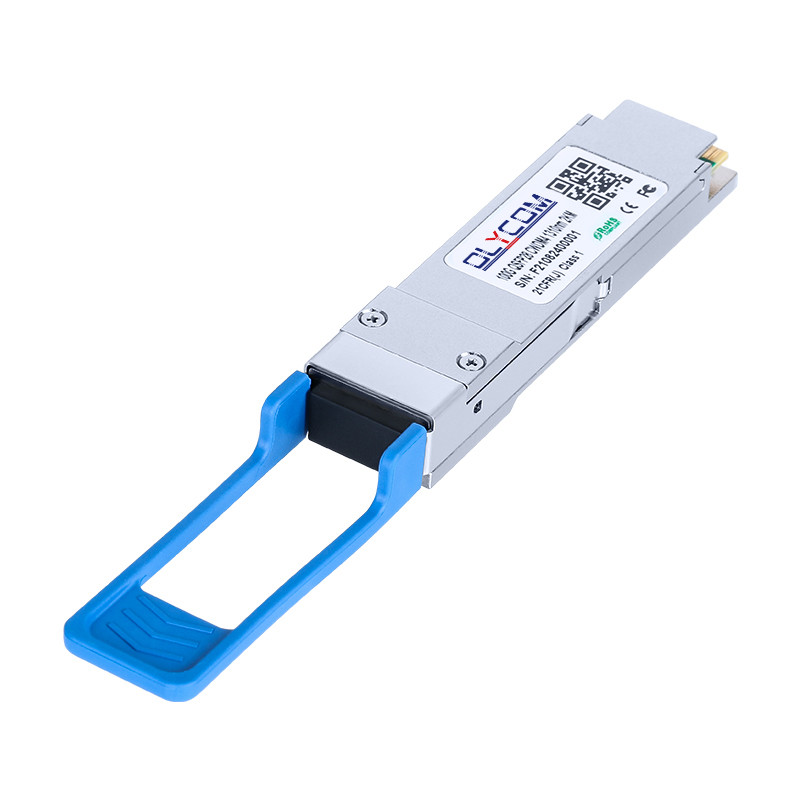

100Gbps QSFP28 Transceiver światłowodowy CWDM4 Single Mode 2KM dla centrów danych

opis produktu

OQSPLHG02D CWDM 4 Transceiver jednowarunkowy 100G QSFP28

OPIS modułu światłowodowego 100G

OQSPLHG02D to nadajnik QSFP28 IR4 o prędkości 100 Gb/s. Jest zgodny z QSFP28 MSA i IEEE 802.3ba.Moduły nadajnika QSFP28 IR4 są przeznaczone do użytku w interfejsach Ethernet 100 Gigabit przez światłowłókno jednowarunkowe.

WYPRZECZENIA nadajnika QSFP 28

Warto podłączalny czynnik kształtu QSFP28
Wspiera 25G/28G operację podwójnej prędkości
Maksymalna długość łącza 2 km na włóknie jednowarunkowe (SMF)
Rozpraszanie mocy < 3,5 W
Wbudowane cyfrowe funkcje diagnostyczne
Wspiera 40G/100G operację podwójnego trybu z trybem automatycznego obejścia CDR
4x25.78Gb/s nadajnik CWDM oparty na DFB
Pojemniki LC typu duplex
Jednorazowe źródło zasilania 3.3V
Zgodność z RoHS
Temperatura obudowy operacyjnej: 0~+70°C

Specyfikacja optyczna

Parametry

Symbol

Min.

Typowe

Maksymalnie

Jednostki

Uwaga:

Przekaźnik

Poziom sygnalizacji na pasie ruchu

250,78125±100 ppm

Gb/s

Długość fali środkowej

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 1337 zł.5

Stosunek tłumienia w trybie bocznym

SMSR

Przesyłanie OMA na pas

TXP

- 4

2.5

dBm

Średnia moc przesyłana na pas

Pout

- Sześć.5

2.5

dBm

Współczynnik wymierania optycznego

Wylotowe

3.5

Średnia moc uruchomienia nadajnika OFF, na pas

- 30

dBm

Kary za nadajnik i dyspersję, każdy pas jazdy

TDP

Odbicie nadajnika

-12

dB/Hz

Definicja maski wzrokowej nadajnika {X1, X2, X3, Y1, Y2, Y3}

{0}31, 0.4, 0.45, 0.34, 0.38, 0, 4}

Odbiornik

-130

Poziom sygnalizacji na pasie ruchu

250,78125±100 ppm

Gb/s

Długość fali środkowej

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 1337 zł.5

Średnia moc odbioru na pas

RXP

- Jedenaście.5

2.5

dBm

Próg szkód, każdy pas jazdy

3.5

dBm

Wskaźnik czułości odbiornika bez napięcia (OMA) dla każdego pasa

RXsens

-10

dBm

Utrudniony odbiornik wrażliwość OMA

SRS

- Siedem.3

Kwota ekspozycji

Zgubiony

-12

dBm

Wpływ z tytułu strat

LOSA

- 30

dBm

LOS histereza

Zgubiłem.

0.5

WYMAJANIE

Aplikacje 100G CWDM4 z FEC
Komutatory do centrów danych o wysokiej gęstości, routery

100Gbps QSFP28 Transceiver światłowodowy CWDM4 Single Mode 2KM dla centrów danych 0

Opis kodu PIN

Szpilka	Symbol	Nazwa/Opis	Sędzia.
1	GND	Powierzchnia	1
2	Tx2n	Wprowadzenie danych odwróconych przez nadajnik
3	Tx2p	Wprowadzenie danych z nadajnika bez odwrotu
4	GND	Powierzchnia	1
5	Tx4n	Wprowadzenie danych odwróconych przez nadajnik
6	Tx4p	Wprowadzenie danych z nadajnika bez odwrotu
7	GND	Powierzchnia	1
8	ModSelL	Wybór modułu
9	Zresetować	Zresetowanie modułu
10	Vcc Rx	+3,3 V Odbiornik zasilania
11	SCL	2-przewodowy zegar seryjnego interfejsu
12	SDA	Dane seryjnych interfejsów 2-przewodowych
13	GND	Powierzchnia	1
14	Rx3p	Wynik danych odbiorcy nieodwrócony
15	Rx3n	Wynik danych odbiornego odbiornika
16	GND	Powierzchnia	1
17	Rx1p	Wynik danych odbiorcy nieodwrócony
18	Rx1n	Wynik danych odbiornego odbiornika
19	GND	Powierzchnia	1
20	GND	Powierzchnia	1
21	Rx2n	Wynik danych odbiornego odbiornika
22	Rx2p	Wynik danych odbiorcy nieodwrócony
23	GND	Powierzchnia	1
24	Rx4n	Wynik danych odbiornego odbiornika
25	Rx4p	Wynik danych odbiorcy nieodwrócony
26	GND	Powierzchnia	1
27	ModPrsL	Moduł obecny
28	Działalność	Przerwać.	2
29	Vcc Tx	+3,3 V nadajnik zasilania
30	Vcc1	+3,3 V zasilacz
31	LPMode	Tryb niskiej mocy
32	GND	Powierzchnia	1
33	Tx3p	Wprowadzenie danych z nadajnika bez odwrotu
34	Tx3n	Wprowadzenie danych odwróconych przez nadajnik
35	GND	Powierzchnia	1
36	Tx1p	Wprowadzenie danych z nadajnika bez odwrotu
37	T1n	Wprowadzenie danych odwróconych przez nadajnik
38	GND	Powierzchnia	1

Funkcja diagnostyczna cyfrowa

100Gbps QSFP28 Transceiver światłowodowy CWDM4 Single Mode 2KM dla centrów danych 1

Specyfikacja

100Gbps QSFP28 Transceiver światłowodowy CWDM4 Single Mode 2KM dla centrów danych 2

Informacje dotyczące zamówień

Numer części	Opis produktu
OQSPLHG02D	100 Gbps QSFP28 CWDM4, LC, 2km, 0°C~+70°C, z DDM

100Gbps QSFP28 Transceiver światłowodowy CWDM4 Single Mode 2KM dla centrów danych 3
