Dom /Produkty/Moduł nadawczo-odbiorczy SFP/Moduł nadajnika 25G SFP28 40KM LAN-WDM Single Mode Dual LC Port DDM

Moduł nadajnika 25G SFP28 40KM LAN-WDM Single Mode Dual LC Port DDM

1pc
MOQ
negocjowalne
Cena £
Moduł nadajnika 25G SFP28 40KM LAN-WDM Single Mode Dual LC Port DDM
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Moduł światłowodowy 25G SFP28
Dystans: 40KM
Prędkość: 25,78 Gb/s
Złącze: LC, podwójny port
Podkreślić:

Moduł nadajnika SFP28 40 km

,

Moduł nadajnika 25G SFP28

,

Moduł nadajnika LAN-WDM SFP28
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: Olycom
Orzecznictwo: CE RoHS FCC ISO9001
Numer modelu: OSPLTG40D
Dokument: OLYCOM Industrial Networkin...24.pdf
Zapłata
Szczegóły pakowania: 1 sztuka w pudełku, 200g GW
Czas dostawy: 4 ~ 8 dni
Zasady płatności: T/T, Paypal
Możliwość Supply: 2000 sztuk / miesiąc
opis produktu

Jednorazowy nadajnik 40KM 25G SFP28



Cechy produktu



  • Wspiera do 25,78 Gbps
  • Ślad SFP+ podłączalny na gorąco
  • Do 40 km dla transmisji SMF
  • Zgodne z normami SFP+ MSA i SFF-8472 z podwójnym zbiornikiem LC
  • Kompatybilne z RoHS
  • Jednorazowe źródło zasilania +3,3V2
  • Monitorowanie diagnostyczne cyfrowe w czasie rzeczywistym
  • Temperatura obudowy roboczej od 0 do +70°C

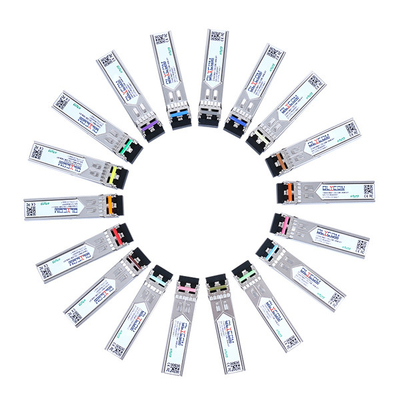

Moduł nadajnika 25G SFP28 40KM LAN-WDM Single Mode Dual LC Port DDM 0



Charakterystyka optyczna



Parametry Symbol Min. Typowy. Max, proszę. Jednostka Uwaga:
Przekaźnik
Długości fali pasów (Range)

1272.55 do 1274.54

1276.89 do 1278.89

1281.25 do 1283.27

1285.65 do 1287.69

1290.07 do 1292.12

1294.53 do 1296.59

1299.02 do 1301.09

1303.54 do 1305.63

1308.09 do 1310.19

 nm
Średnia moc uruchomiona Poziom pracy 0   +6.0 dBm
Średnia moc uruchomiona ((Laser wyłączony) Pof! - - - 30 dBm
Szerokość pasma widmowego ((-20dB) Dl - - 1 nm
Wskaźnik tłumienia w trybie bocznym SMSR 30 - - dB
Kary za nadawcę i dyspersję TDP     1 dB
Wskaźnik wyginięcia Wylotowe 3.5   - dB
Maska do oczu Zgodne z normą IEEE 802.3cc   Uwaga (2)
Odbiornik
Wchodząca długość fali optycznej λIN 1272.55 - 1310.19 nm
Czułość odbiornika-AVG PSens     - 19 dBm Uwaga (1)
Czułość odbiornika-OMA PSens-OMA     - Osiemnaście.2 dBm Uwaga (1)
Moc nasycenia wejściowego (przesyłka) PSAT - 4 - - dBm Uwaga (1)
Odblaskowość odbiornika       -26 dB
Utrata sygnału PA - 30 - - dBm
Utrata sygnału PD - - -20 dBm
LOS - histereza PHys 0.5     dB


Uwaga:

Uwaga (1): BER≤5x10-5



Charakterystyka interfejsu elektrycznego



Charakterystyka interfejsu elektrycznego dużych prędkości



Parametry Symbol Min. Rodzaj Maksymalnie Jednostka Uwaga:
Przekaźnik
Zmiana biegów wejściowych Vin ((pp) 190   700 mV
Strata zwrotu różnicy wejścia (min) RLd(f) 90,01 ≤ f < 8 dB
4.75 ̇7.4 log10 ((f/14), 8 ≤ f<19

Wprowadzenie różnicowe do wspólnego trybu

straty zwrotu (min)

 RLdc ((f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15-6 ((f/25.78), 12.89≤f<19
Niestosowanie różnicowe kończenia Tm - - 10 %
Szerokość oka Uwaga. - - 0.46 UI
Aplikowane trzęsienie sinusalne pk-pk Ppj Na podstawie IEEE 802.3bm
Wysokość oczu - Nie. - 95 - mV
napięcie w trybie wspólnym prądu stałego DCv - 350 zł. - 2850 mV
Odbiornik
Zmiana wyników danych Vout ((pp) 300 - 850 mV
Szerokość oka Uwaga. 0.57 - - UI
Wyrównanie wzroku Stary - - 5.5 dB
Strata zwrotu wyniku różnicowego (min) RLd(f) 90,01 ≤ f < 8 dB
4.75 ̇7.4 log10 ((f/14), 8 ≤ f<19
Strata zwrotu wspólna dla przekształcenia trybu różnicowego (min) RLdc ((f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15-6 ((f/25.78), 12.89≤f<19
Niestosowanie różnicowe kończenia Tm - - 10 %
Czas przejściowy, 20% do 80% Tr/Tf 12 - - ps 20% ~ 80%



Charakterystyka interfejsu elektrycznego niskiej prędkości



Parametry Symbol Min. Typowy. Max, proszę. Jednostka Uwaga:
Przekaźnik
Upadek nadajnika wysoki VFaultH 2 - Vcc+0.3 V
Wynik z błędu nadajnika jest niski VFaultL 0 - 0.8 V
Wyłączyć nadajnik napięcie wysokie VDisH 2 - Vcc+0.3 V
Wyłączyć nadajnik Niskie napięcie VDisL 0 - 0.8 V
Odbiornik
LOS Wysokie napięcie wyjściowe WLOSH 2 - Vcc+0.3 V
LOS Wyjściowe niskie napięcie WLOSL 0 - 0.8 V



Diagnostyka



Parametry Zakres Jednostka Dokładność Kalibracja
Temperatura 0 do 70 °C ± 3°C Wewnętrzne
napięcie 3.0 do 3.6 V ± 3% Wewnętrzne
Prąd strumieniowy 0 do 100 mA ± 10% Wewnętrzne
TX Power 0 do 6 dBm ±3dB Wewnętrzne
RX Power -19 do -4 dBm ±3dB Wewnętrzne



Opis



Transceiwery SFP28 to moduły o wysokiej wydajności i efektywności kosztowej obsługujące szybkość transmisji danych 25,78 Gbps i odległość przesyłu 40 km za pomocą SMF.



Odbiornik składa się z trzech części: schłodzonego nadajnika laserowego DML, fotodiody APD zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.



Transceiwery są kompatybilne z SFP Multi-Source Agreement i funkcjami cyfrowej diagnostyki SFF-8472.



Zastosowanie



25GBASE-ER

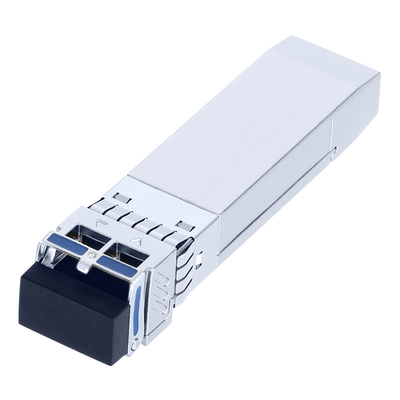

Moduł nadajnika 25G SFP28 40KM LAN-WDM Single Mode Dual LC Port DDM 1



Informacje dotyczące zamówień



Numer części Opis produktu
OSPLTG40D LAN-WDM, 25,78 Gbps, LC, 40 km, 0°C~+70°C, z DDM



Przewodnik długości fali λC
Kanał Centralna długość fali Zakres długości fali
02 1273.54 1272.55 do 1274.54
03 1277.89 1276.89 do 1278.89
04 1282.26 1281.25 do 1283.27
05 1286.67 1285.65 do 1287.69
06 1291.10 1290.07 do 1292.12
07 1295.56 1294.53 do 1296.59
08 1300.05 1299.02 do 1301.09
09 1304.58 1303.54 do 1305.63
10 1309.14 1308.09 do 1310.19
