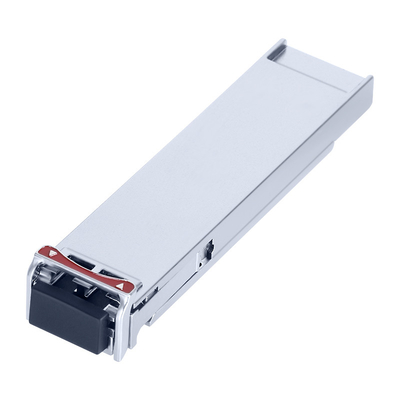

1470nm XFP 40KM Moduł optyczny CWDM
Cechy produktu
Zastosowanie
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Długość fali środkowej | λc | λc-6,5 | λc | λc+6,5 | nm | |||
| Szerokość widmowa (-20dB) | Δλ | 1 | nm | |||||
| Współczynnik tłumienia modów bocznych | SMSR | 30 | dB | |||||
| Średnia moc wyjściowa | Pout | -1 | +2 | dBm | 1 | |||
| Współczynnik wygaszenia | ER | 8,2 | dB | |||||
| Różnicowy zakres napięcia wejściowego danych | VIN | 180 | 950 | mV | 2 | |||
| Różnicowa impedancja wejściowa | ZIN | 90 | 100 | 110 | Ω | |||
| Wyłączenie TX | Wyłącz | 2,0 | Vcc | V | ||||
| Włącz | 0 | 0,8 | V | |||||
| Odbiornik | ||||||||
| Długość fali środkowej | λc | 1450 | 1620 | nm | ||||
| Czułość odbiornika | -16 | dBm | 3 | |||||
| Przeciążenie odbiornika | 0,5 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -17 | dBm | |||||
| LOS Assert | LOSA | -26 | dBm | |||||
| Histereza LOS | 0,5 | 4 | dB | |||||
| Różnicowy zakres napięcia wyjściowego danych | Vout | 400 | 600 | 800 | mV | 2 | ||
| LOS | Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Zalecane warunki pracy
| Parametr | Symbol | Min | Typowy | Maks | Jednostka |
| Temperatura obudowy roboczej | Tc | -5 | +70 | °C | |
| Napięcie zasilania @3,3V | Vcc | 3,135 | 3,30 | 3,465 | V |
| Prąd zasilania | Icc | 1000 | mA | ||
| Szybkość transmisji danych | 9,95 | 11,1 | Gbps |
Opis
Moduł XFP jest zgodny ze standardem 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), obsługując szybkość transmisji danych od 9,953 do 11,1 Gb/s i odległość transmisji do 40 km na SMF.
Moduł transceiver składa się z nadajnika z chłodzonym laserem EML CWDM o długości fali 1470~1610 nm i odbiornika z fotodiodą PIN. Nadajnik i odbiornik są oddzielone w szerokim zakresie temperatur i zapewniają optymalne odprowadzanie ciepła oraz doskonałe ekranowanie elektromagnetyczne, umożliwiając tym samym wysokie gęstości portów dla systemów 10 GbE.
Specyfikacja mechaniczna
Informacje o zamawianiu
| Numer części | Opis produktu |
| OXSPLXG40D-Cxx | 9,953~11,1 Gb/s, 1450~1610 nm CWDM, Single Mode, 40 km, 0 ~ +70ºC |

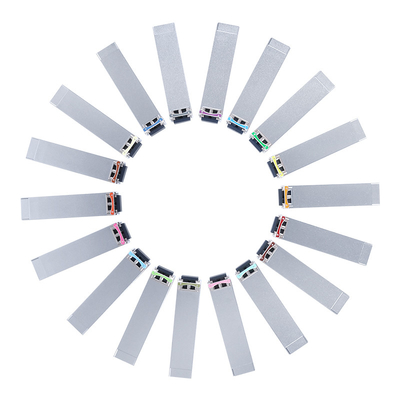

| Przewodnik po długościach fal λC | |||||||||||
| Kod | λC | Jednostka | Kod | λC | Jednostka | Kod | λC | Jednostka | Kod | λC | Jednostka |
| 47 | 1470 | nm | 51 | 1510 | nm | 55 | 1550 | nm | 59 | 1590 | nm |
| 49 | 1490 | nm | 53 | 1530 | nm | 57 | 1570 | nm | 61 | 1610 | nm |
FAQ

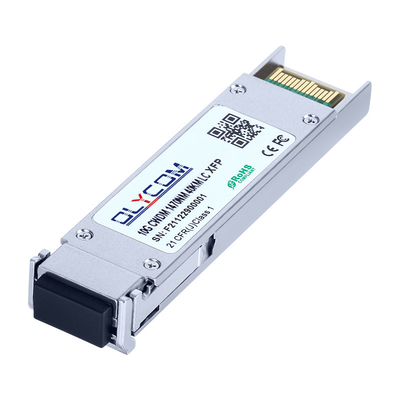

1. Jak wygląda etykieta?
