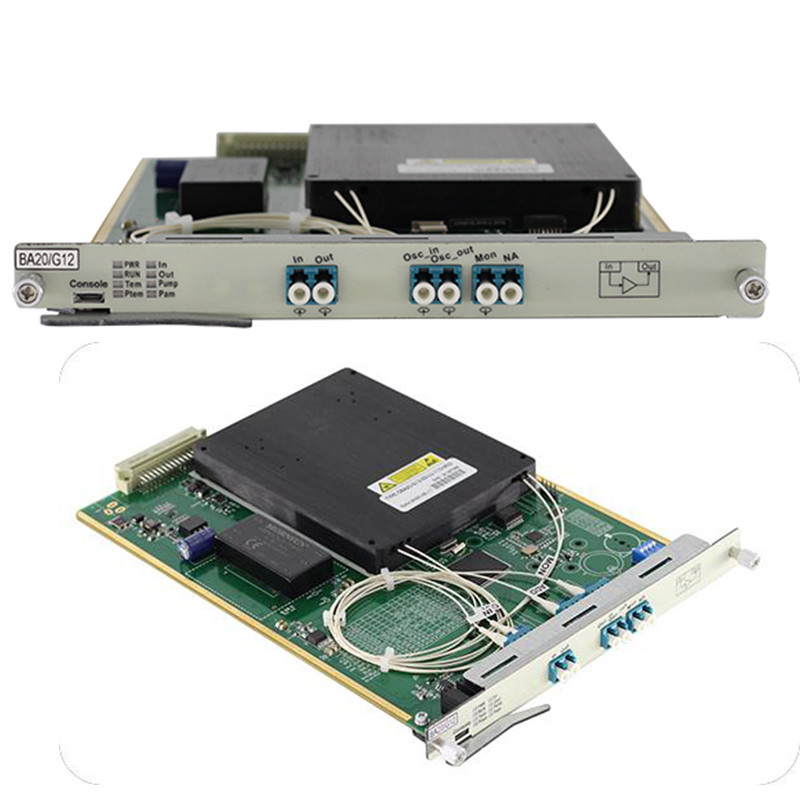

Karta wzmacniacza optycznego EDFA z możliwością wymiany podczas pracy
Cechy produktu
Specyfikacja
| Funkcja | Opis | |
| Zakres długości fali roboczej | Typ standardowy: 1529 nm ~ 1561 nm Typ rozszerzony: 1528 nm ~ 1568 nm | |
| Typ EDFA | Wzmocnienie mocy OBA | Wzmocnienie mocy OPA |
| Minimalna moc optyczna wejściowa | -22 dBm | -32 dBm |
| Maksymalna moc optyczna wyjściowa | +20 dBm | +16 dBm |
| Maksymalne wzmocnienie | 17 dB | 20 dB |
| Współczynnik szumów | ＜5,5 dB | |
| Płaskość wzmocnienia | ＜1,5 dB | |
| Własna technologia | Obsługa blokowania wzmocnienia, regulowanego wzmocnienia, technologii kontroli przejściowej, automatycznego wyłączania mocy optycznej wyjściowej | |
| Funkcja zarządzania siecią |
Obsługa monitorowania stanu pracy EDFA w czasie rzeczywistym, w tym: mocy optycznej, pompowania, temperatury itp. Obsługa funkcji ustawiania progu wyłączenia pompy i automatycznego czasu odzyskiwania |
|

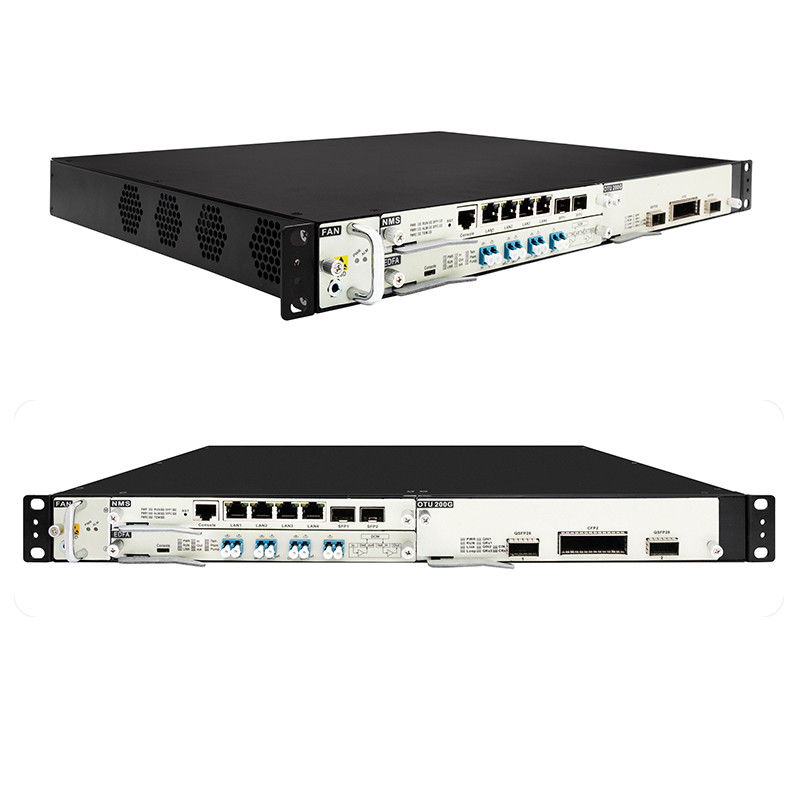

| Liczba zajmowanych slotów | Obsługuje podwozia serii OSP3800, zajmuje 1 slot (0,5U) | |
| Interfejs optyczny | LC/UPC | |
| Maksymalne zużycie energii | 15 W | |
| MTBF | ＞100 000 godzin | |

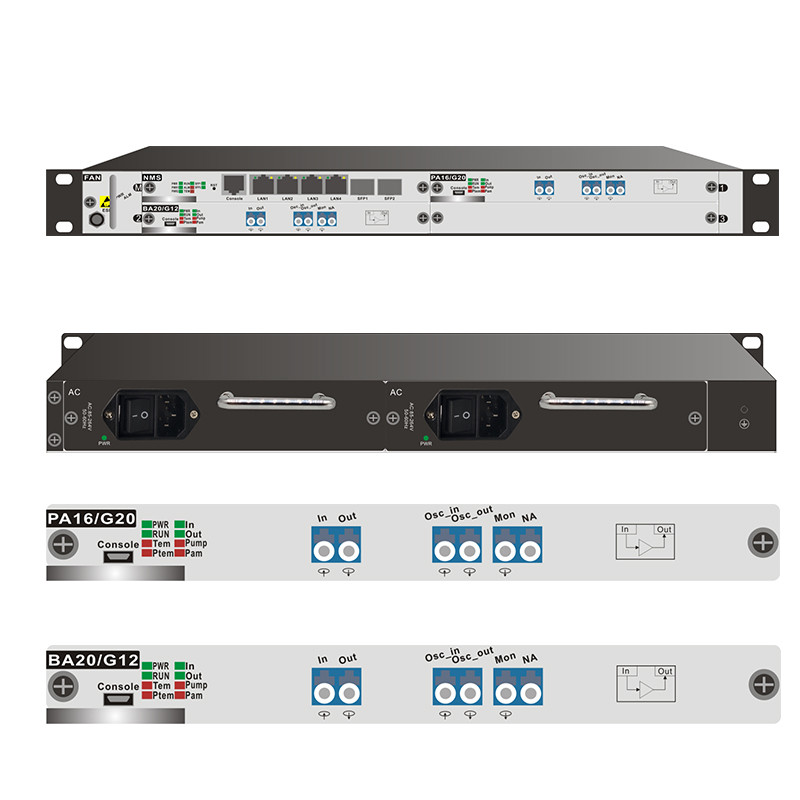

Struktura
Definicja interfejsu
| Interfejs | Element | Funkcja/Opis |
| Wejście | Interfejs wejściowy EDFA | Port wejściowy sygnału optycznego o małej mocy |
| Wyjście | Interfejs wyjściowy EDFA | Port wyjściowy wzmocnionego sygnału optycznego EDFA. |
| OSC_IN | Port wejściowy kanału monitorowania | Połączenie z kartą zarządzania siecią SFP TX do przesyłania informacji o zarządzaniu siecią. |
| OSC_Out | Port wyjściowy kanału monitorowania | Połączenie z kartą zarządzania siecią SFP RX do przesyłania informacji o zarządzaniu siecią. |
| MON | port monitorowania | Interfejs monitorowania wydajności EDFA, połączenie z OPM lub spektrometrem. |
Opis wskaźników
| Interfejs | Element | Opis |
| PWR | Wskaźnik zasilania EDFA | Włączony, zasilanie EDFA jest normalne; wyłączony, awaria zasilania. |
| RUN | Wskaźnik pracy EDFA | Włączony, EDFA pracuje normalnie; wyłączony, operacja jest wadliwa. |
| Wejście | Wskaźnik alarmu wejściowego EDFA | Włączony, wejście jest nienormalne; wyłączony, wejście jest normalne. |
| Wyjście | Wskaźnik alarmu wyjściowego EDFA | Włączony, wyjście jest nienormalne; wyłączony, wyjście jest normalne. |
| Tem | Wskaźnik alarmu temperatury modułu EDFA | Włączony, temperatura modułu EDFA jest nienormalna; wyłączony, temperatura modułu jest normalna. |
| Ptem | Wskaźnik alarmu temperatury pompy | Włączony, temperatura pompy jest nienormalna; wyłączony, temperatura pompy jest normalna. |
| Pump | Wskaźnik ostrzeżenia pompy | Włączony, pompa jest wyłączona; wyłączony, pompa jest włączona. |
| Pam | Wskaźnik alarmu prądu pompy | Włączony, prąd pompy jest nienormalny; wyłączony: prąd pompy jest normalny. |
Wprowadzenie
Główną funkcją karty wzmacniacza optycznego EDFA (Erbium Doped Fiber Amplifier) jest kompensacja mocy światła sygnałowego w łączu transmisyjnym, a także jednoczesne wzmacnianie do 48 kanałów (odstęp między kanałami 100 GHz) lub 96 kanałów (odstęp między kanałami 50 GHz) w paśmie C.
Sygnał optyczny charakteryzuje się płaskim wzmocnieniem, regulowanym wzmocnieniem i niskim indeksem szumów.
Jest to niezbędna i ważna część systemu DWDM, przyszłych systemów szybkiej transmisji i sieci całkowicie optycznych dalekiego zasięgu.
Informacje o monitorowaniu karty EDFA
Konfiguracja
1. Ustawienie progu alarmu mocy wejściowej i wyjściowej
Próg alarmu mocy wejściowej i wyjściowej wzmacniacza można ustawić za pomocą zarządzania siecią. Gdy moc wejściowa jest niższa od progu, EDFA zgłosi alarm. W tym momencie pompa EDFA jest wyłączona, a EDFA nie działa. Gdy wyjście EDFA jest niższe od progu, zostanie wyświetlony komunikat alarmowy.
2. Ustawienie trybu pracy
Tryb pracy wzmacniacza można ustawić za pomocą zarządzania siecią: tryb stałego wzmocnienia AGC, tryb stałego wyjścia APC, tryb stałego prądu ACC. Wzmocnienie można ustawić w trybie AGC, zakres ustawień to ±1 dB jest najlepszy, moc wyjściową można ustawić w trybie APC, zakres ustawień to ±1 dBm optymalny.
3. Ustawienie trybu ochrony oczu
Podczas instalacji i debugowania lub rozwiązywania problemów można włączyć tryb ochrony oczu wzmacniacza za pomocą systemu zarządzania siecią, aby zmniejszyć moc wyjściową EDFA i uniknąć obrażeń personelu konserwacyjnego.
