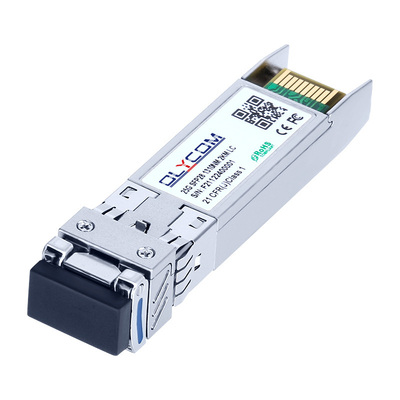

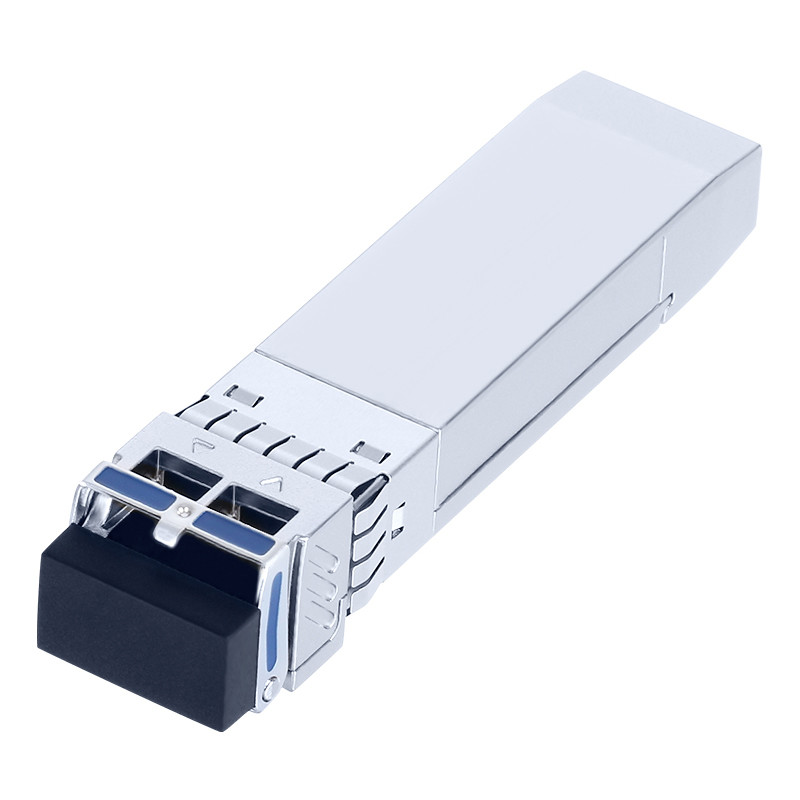

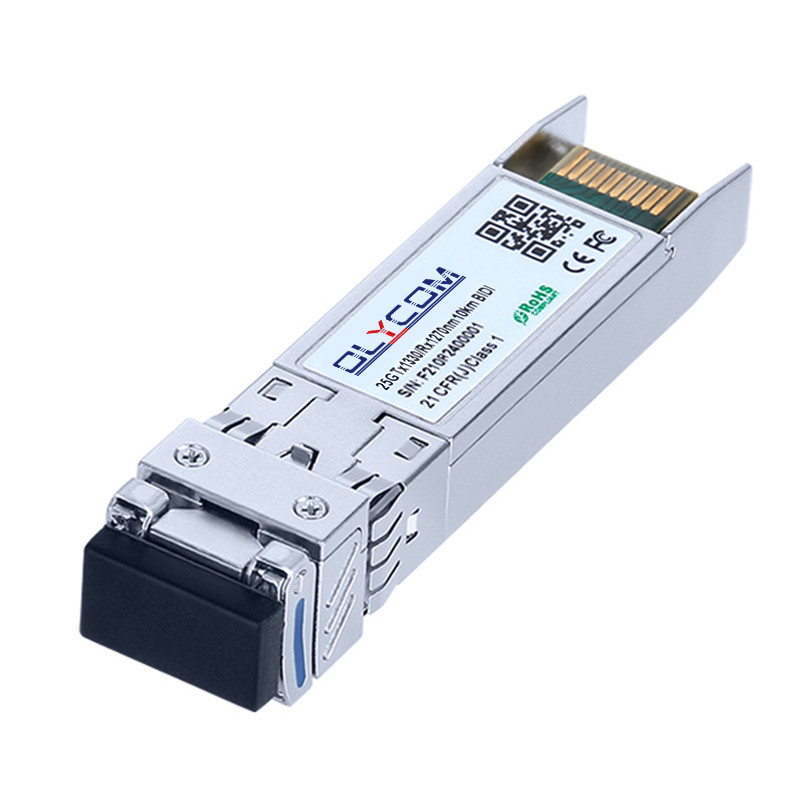

1471~1571nm CWDM 25G DDM Transceiver światłowodowy
Cechy produktu
Właściwości optyczne i elektryczne
| Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka | Uwaga: | ||
| Przekaźnik | ||||||||
| Długość fali środkowej | λc | λc-6.5 | λc | λc+6.5 | nm | |||
| Szerokość widma ((-20dB) | Δλ | 1 | nm | |||||
| Wskaźnik tłumienia w trybie bocznym | SMSR | 30 | - | dB | ||||
| Średnia moc wyjściowa | Pout | -1 | +6 | dBm | 1 | |||
| Wskaźnik wyginięcia | Wylotowe | 6 | dB | |||||
| Dyferencjał wahań danych wejściowych | Numer pojazdu | 180 | 850 | mV | 2 | |||
| Impedancja różnicowa wejścia | ZIN | 90 | 100 | 110 | Ω | |||
| Wyłączyć TX | Wyłączyć | 2.0 | Vcc | V | ||||
| Włącz | 0 | 0.8 | V | |||||
| Błąd TX | Wina | 2.0 | Vcc | V | ||||
| Normalne | 0 | 0.8 | V | |||||
| Odbiornik | ||||||||
| Długość fali środkowej | λc | 1450 | 1620 | nm | ||||
| Wrażliwość odbiornika | -14 | dBm | 3 | |||||
| Przesyłka odbiornika | 2 | dBm | 3 | |||||
| Kwota ekspozycji | Zgubiony | -15 | dBm | |||||
| Wpływ z tytułu strat | LOSA | -35 | dBm | |||||
| LOS histereza | 0.5 | dB | ||||||
| Wynik danych różnica wahania | Vout | 300 | 900 | mV | 4 | |||
| Losy | Wysoki | 2.0 | Vcc | V | ||||
| Niskie | 0.8 | V | ||||||
Opis szpilki
| Szpilka | Nazwa sygnału | Opis | Włącz sekcję. | Uwaga: |
| 1 | VEET | Powierzchnia nadajnika | 1 | |
| 2 | TX FAULT | Wskazanie usterki nadajnika | 3 | Uwaga 1 |
| 3 | TX INDIABLE | Wyłączyć nadajnik | 3 | Uwaga 2 |
| 4 | SDA | Serialny sygnał danych SDA | 3 | |
| 5 | SCL | Serialny sygnał zegara SCL | 3 | |
| 6 | MOD_ABS | Moduł nieobecny. | 3 | |
| 7 | RS0 | Nie podłączony | 3 | |
| 8 | Losy | Utrata sygnału | 3 | Uwaga 3 |
| 9 | RS1 | Nie podłączony | 3 | |
| 10 | VEER | Powierzchnia odbiornika | 1 | |
| 11 | VEER | Powierzchnia odbiornika | 1 | |
| 12 | /R&D | Inv. Otrzymane dane | 3 | Uwaga 4 |
| 13 | RD+ | Otrzymane dane wycofane | 3 | Uwaga 4 |
| 14 | VEER | Powierzchnia odbiornika | 1 | |
| 15 | VCCR | Zasilanie odbiornika | 2 | |
| 16 | VCCT | Zasilanie nadajnika | 2 | |
| 17 | VEET | Powierzchnia nadajnika | 1 | |
| 18 | TD+ | Przekazanie danych | 3 | Uwaga 5 |
| 19 | TD- | Przekazanie danych | 3 | Uwaga 5 |
| 20 | VEET | Powierzchnia nadajnika | 1 |
Zastosowanie
Opis
Transceiwery SFP28 to moduły o wysokiej wydajności i efektywności kosztowej obsługujące szybkość transmisji danych 25,78 Gbps i odległość transmisji 10 km przy użyciu SMF.
Odbiornik składa się z trzech części: wychłodzonego nadajnika laserowego EML, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) i jednostki sterowania MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Transceiwery są kompatybilne z SFP Multi-Source Agreement i funkcjami cyfrowej diagnostyki SFF-8472.
Wymiar
Informacje dotyczące zamówień
| Numer części | Opis produktu |
| OSPLTG10D-Cxx | 1471~1571nm CWDM, 25,78Gbps, 10km, DDM, 0°C~+70°C |
| Przewodnik długości fali λC | ||||||||
| Kod | λC | Jednostka | Kod | λC | Jednostka | Kod | λC | Jednostka |
| 47 | 1471 | nm | 51 | 1511 | nm | 55 | 1551 | nm |
| 49 | 1491 | nm | 53 | 1531 | nm | 57 | 1571 | nm |
