Dom /Produkty/Przełącznik światłowodowy/D2×2B Mechaniczny obwodnik przełącznik optyczny LC Konektor jednowarunkowy

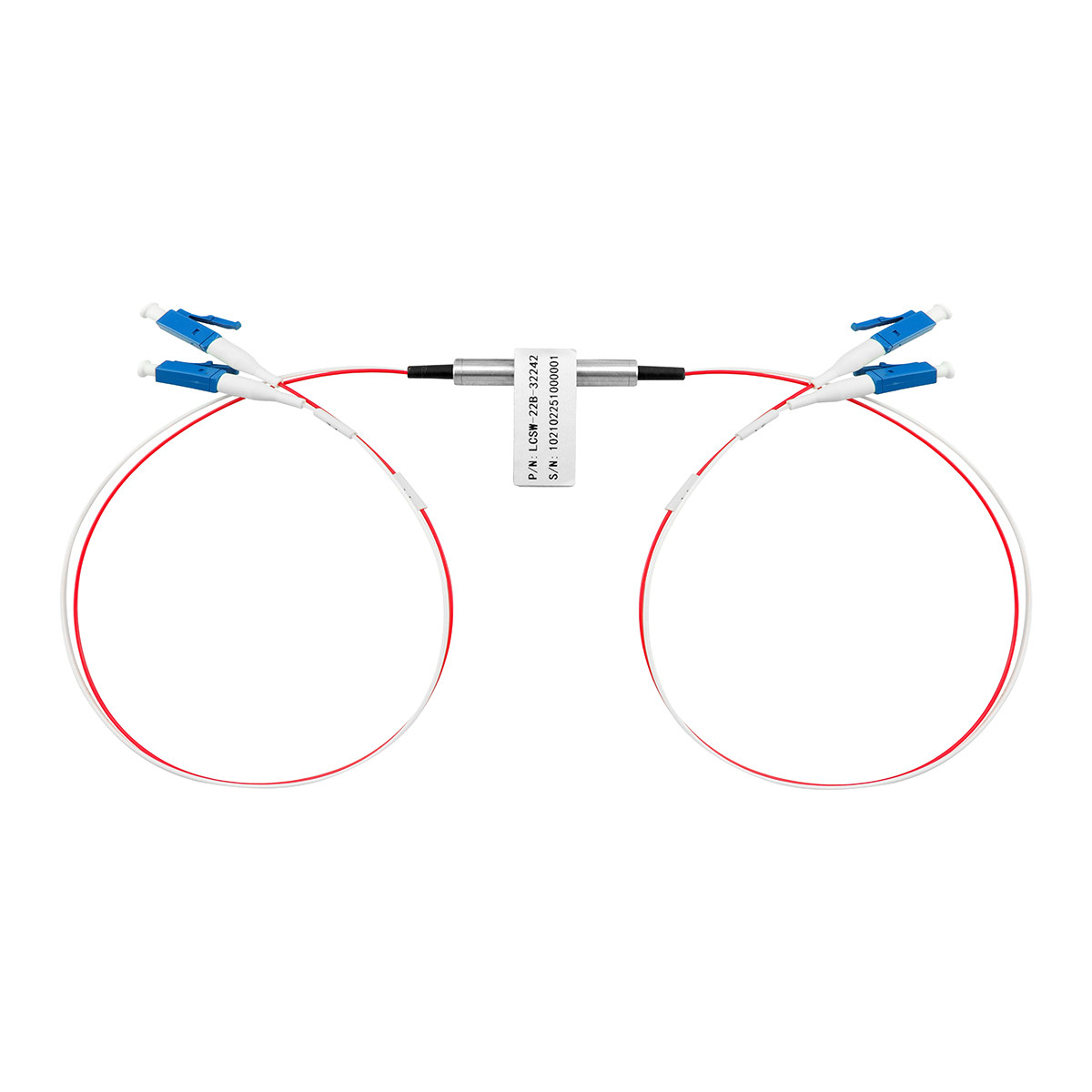

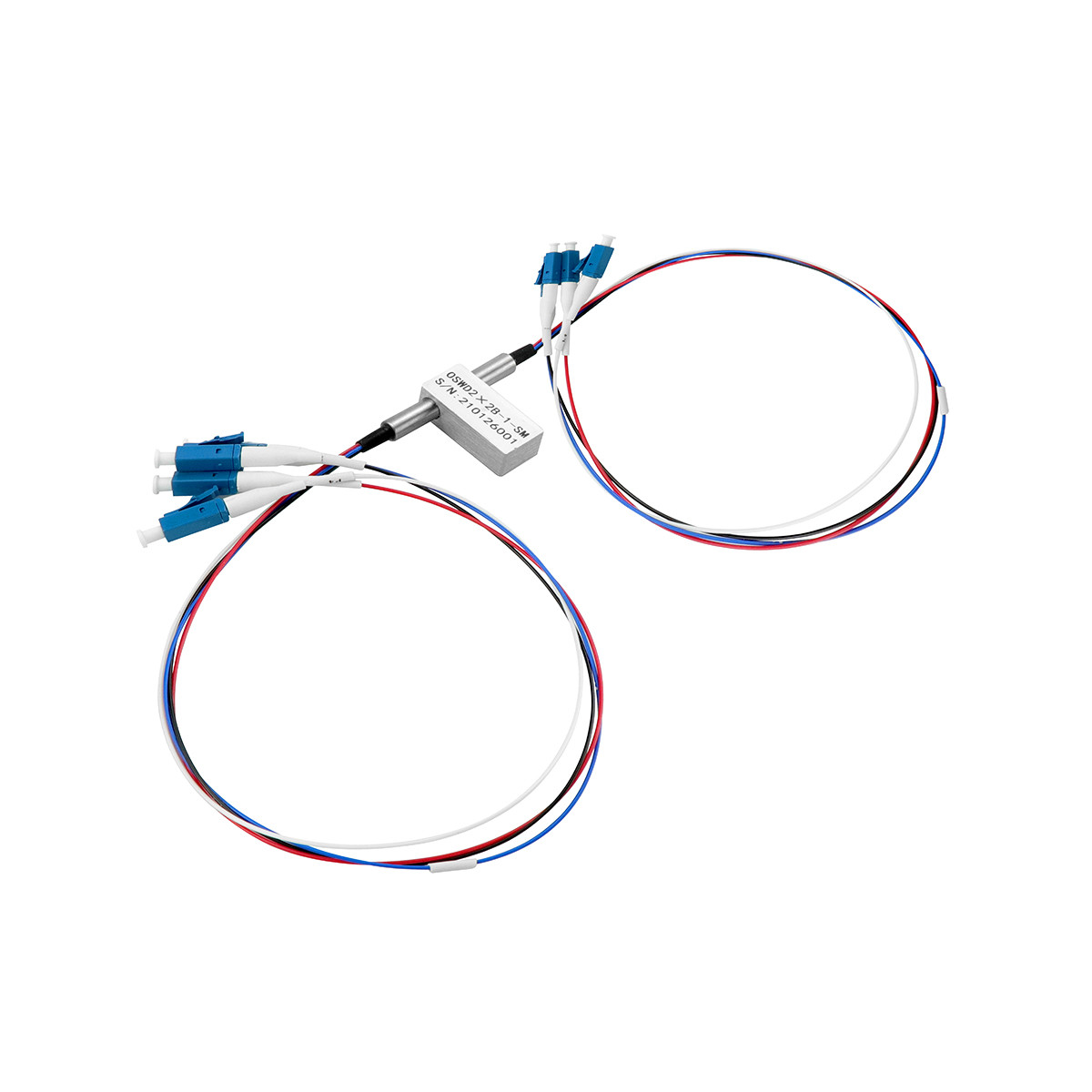

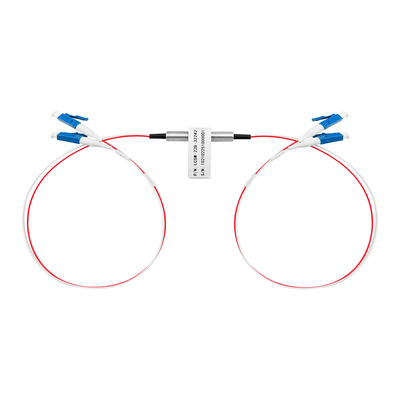

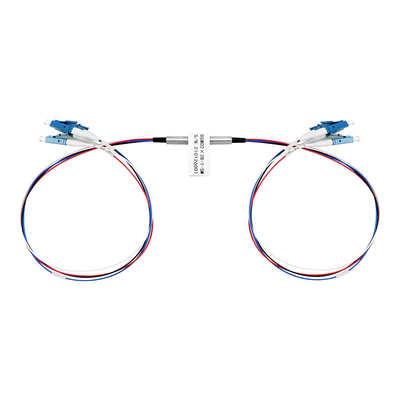

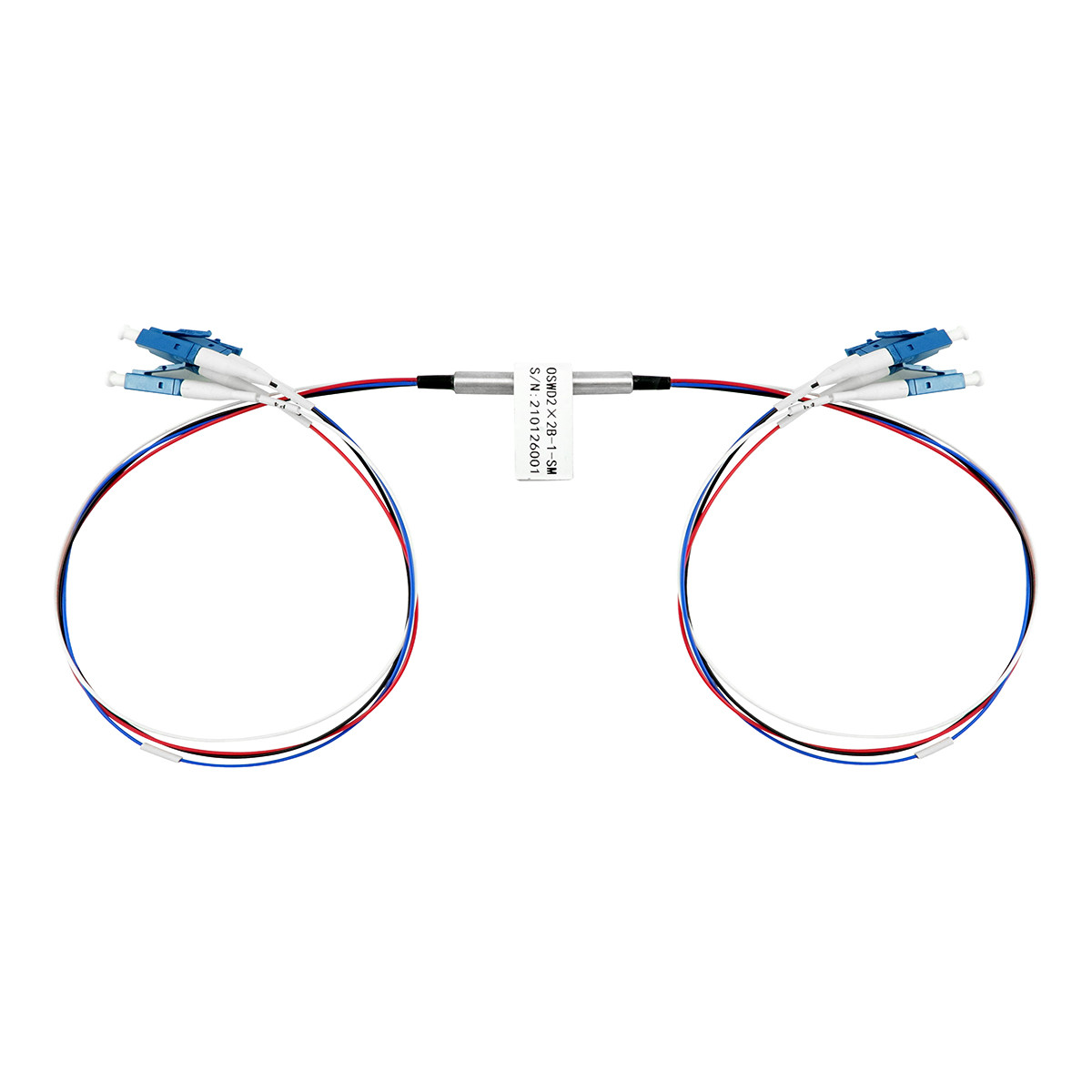

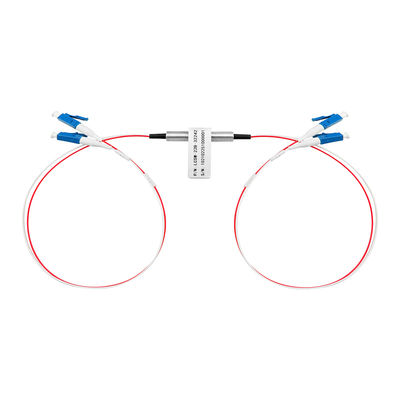

D2×2B Mechaniczny obwodnik przełącznik optyczny LC Konektor jednowarunkowy

1pc
MOQ
negocjowalne
Cena £
D2×2B Mechaniczny obwodnik przełącznik optyczny LC Konektor jednowarunkowy
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Przełącznik optyczny światłowodowy
Waga: 14g
Czas przełączania: <8 ms
Wymiar: 27*12*8mm
Podkreślić:

Jednopodobny mechaniczny przełącznik optyczny

,

Przełącznik optyczny obwodu mechanicznego z połączeniem krzyżowym

,

Przełącznik optyczny o mechanicznym pominięciu
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: Olycom
Orzecznictwo: CE RoHS FCC ISO9001
Numer modelu: OSWD2×2B
Dokument: Olycom Fiber Bypass.pdf
Zapłata
Szczegóły pakowania: 1 sztuka w pudełku, 200g GW
Czas dostawy: 4 ~ 8 dni roboczych
Zasady płatności: T/T, Paypal
Możliwość Supply: 5000 sztuk/miesiąc
opis produktu
D2×2B Mechaniczny przełącznik optyczny

Cechy

  1. Niska utrata wstawienia
  2. Szeroki zakres długości fali
  3. Niski poziom dźwięku
  4. Wysoka stabilność, wysoka niezawodność
  5. Bezepoksy na ścieżce optycznej
  6. Włącza się urządzenia do przechowywania danych, w tym urządzenia do monitorowania danych.



Specyfikacje



Parametry Jednostka OSWD2×2B
Zakres długości fali nm 850±40 / 1300±40 1260 ~ 1650
Długość fali badawczej nm 850 / 1300 1310 / 1550
Strata wstawienia 1, 2 dB Typ: 0, 6 Maks: 1.0 Typ: 0, 6 Maks: 1.0
Wynagrodzenie straty 1, 2 dB MM ≥ 30 SM ≥ 50
Wystarczy: dB MM ≥ 35 SM ≥ 55
PDL dB ≤ 0.05
WDL dB ≤ 0.25
Powtarzalność dB ≤ ± 0.02
Napięcie robocze V 3.0 lub 5.0
Trwałość Cycle ≥ 10 milionów
Czas przełączania ms Typ: 3 Max: 8
Moc optyczna mW ≤ 500
Temperatura pracy °C -20 ~ +70
Temperatura przechowywania °C -40 ~ +85
Względna wilgotność % 5 ~ 95
Waga g 14
Wymiar mm (L) 27.0×(W) 12.0×(H) 8.2 ± 0.2

Uwaga: 1. w zakresie temperatury roboczej i SOP.

2Wyłączając łączniki.



Przełącznik optyczny, który słynie z wysokiej wydajności, niskiej straty wstawienia i kompaktowych wymiarów.

Jest to idealny komponent do OADM, OXC, monitorowania i ochrony systemu.

Dzięki kompaktowemu opakowaniu można go łatwo zintegrować z systemem łączności optycznej o wysokiej gęstości.



Wnioski



  1. Badania i rozwój w laboratorium
  2. Monitorowanie systemu
  3. OADM
  4. MAN (sieć obszarów metropolitalnych)



Konfiguracja szpilki



Rodzaj Państwo Trasa optyczna Napęd elektryczny Czujnik stanu
D2×2B     Pin 1 Pin 5 Pin 6 Pin 10 Pin 2-3 Pin 3-4 Pin 7-8 Pin 8-9
Włączenie A P1 - P3 - P4 - Tak. - Tak. GND V+ /Blisko. Otwarte Otwarte /Blisko.
B

P1-P1 ̇, P2-P2 ̇,

P3-P3 ̇, P4-P4 ̇,

 V+ GND - Tak. - Tak. Otwarte /Blisko. /Blisko. Otwarte
Niezamykające A P1 - P3 - P4 - Tak. - Tak. - Tak. - Tak. /Blisko. Otwarte Otwarte /Blisko.
B

P1-P1 ̇, P2-P2 ̇,

P3-P3 ̇, P4-P4 ̇,

 V+ - Tak. - Tak. GND Otwarte /Blisko. /Blisko. Otwarte



Trasa optyczna



Państwo A Państwo B
D2×2B Mechaniczny obwodnik przełącznik optyczny LC Konektor jednowarunkowy 0 D2×2B Mechaniczny obwodnik przełącznik optyczny LC Konektor jednowarunkowy 1



Wymiar



D2×2B Mechaniczny obwodnik przełącznik optyczny LC Konektor jednowarunkowy 2



Specyfikacja elektryczna



Specyfikacje napięcie Aktualność Odporność
Zamknięcie 5V 40,5-5,5 V 36~44 mA 125 Ω
5V bez zamknięcia 40,5-5,5 V 26 ~ 32 mA 175 Ω
3V zamykanie 20,7 ~ 3,3 V 54 ~ 66 mA 50 Ω
3V niezamykające 20,7 ~ 3,3 V 39~47 mA 70 Ω


Informacje o zamówieniu



7201-D2×2B-A-B-C-D-E-F-G

Przykład:7201-D2×2B-SM-FS-3-L-90-12-FA



A B C D E F G
Rodzaj włókna Długość fali badawczej Napięcie robocze Typ przełącznika Rodzaj rury

Długość włókna



 Złącze

SM: SM, 9/125

M5:MM, 50/125

M6:MM, 62.5/125

X: Inne

 85: 850±40nm
O: pasmo O ((1260~1360nm)
C: pasmo C ((1530~1565nm)
L: pasmo L ((1565~1625nm)
U: pasma U ((1625~1675nm)
FS: 1260~1650nm

3: 3V

5: 5V



L: zaciskanie

N: Niezawierające zamków

25/250um ((Bore fiber)

90:900um

X: Inne

 05: 0,5 m±5 m
10: 1,0 m±5 m
12: 1,2m±5m
15: 1,5m±5m
X: Inne

OO: żadne

LP: LC/PC

LU: LC/UPC

LA: LC/APC

FP: FC/PC

FU: FC/UPC

FA: FC/APC

SP: SC/PC

SU: SC/UPC

SA: SC/APC

STP: ST/PC

STA: ST/APC

X: Inne



D2×2B Mechaniczny obwodnik przełącznik optyczny LC Konektor jednowarunkowy 3

D2×2B Mechaniczny obwodnik przełącznik optyczny LC Konektor jednowarunkowy 4
