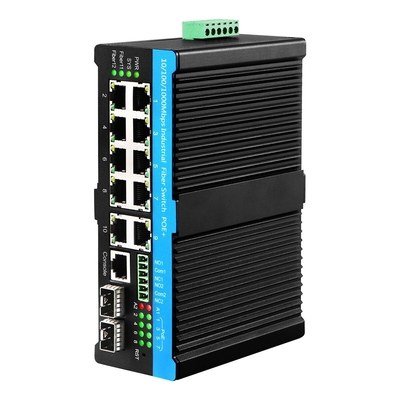

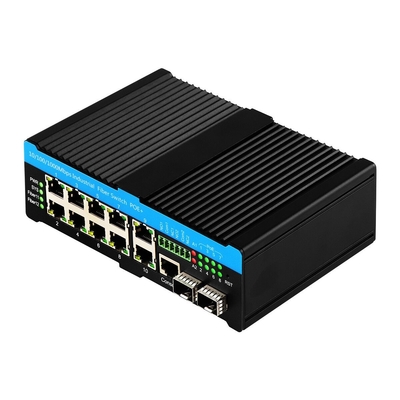

8 portów 2.5G Przemysłowy przełącznik Poe 90w Sieć POE++ Zarządzany przełącznik dla kamer PTZ

Nazwa produktu

Zarządzany przemysłowy przełącznik PoE Fiber 10/100/1000Mbps (2F+10TP)

Numer modelu

IM-FP21008GW

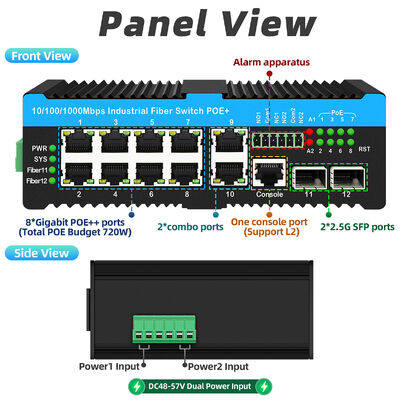

Porty

2x 100/1000/2500Base-FX SFP Fiber

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)

Standardy

IEEE 802.3EEE (Energy Efficient Ethernet)Ethernet 10Base-T 10Mbit/s

IEEE 802.3uEEE (Energy Efficient Ethernet)Fast Ethernet 100Base-TX, 100Base-FX

IEEE 802.3zEEE (Energy Efficient Ethernet)Ethernet Gigabit 1000Base-T przezświatłowód

IEEE 802.1dEEE (Energy Efficient Ethernet)STP (Spanning Tree Protocol)

IEEE 802.1sEEE (Energy Efficient Ethernet)Fast Ethernet 100Base-TX, 100Base-FX

IEEE 802.1wEEE (Energy Efficient Ethernet)RSTP (Rapid Spanning Tree Protocol)

ITU-T G.8032 :ERPS (Ethernet Ring Protection Switching)

IEEE 802.1QEEE (Energy Efficient Ethernet)Virtual LANs (VLAN)

Uwierzytelnianie i księgowanie RADIUSEEE (Energy Efficient Ethernet)Port-based and MAC based Network,  Access Control, Authentication Telnet

8KIEEE 802.3ad

: Agregacja linków dla równoległych połączeń z LACP (Link Aggregation Control Protocol)IEEE 802.3x: Kontrola przepływu dla trybu Full Duplex

IEEE 802.1ad: Stosowane VLANy

IEEE 802.1p

: Protokół QoS/CoS warstwy 2 LAN do priorytetyzacji ruchuIEEE 802.1ab: Link Layer Discovery Protocol (LLDP)

IEEE 802.1az

: EEE (Energy Efficient Ethernet)IEEE802.3af

: 15,4WIEEE802.3at

: 30WIEEE802.3bt

: 90WID VLAN

4094 IEEE802.1Q VLAN VID

Architektura przełącznika

Przepustowość systemu:

58Gbps (bez zatorów)Rozmiar pamięci DRAM: 128M

    Rozmiar bufora pakietów: 4Mb    Rozmiar bufora pakietów: 4MbPrzetwarzanie danych

Store and Forward

Kontrola przepływu

IEEE 802.3x dla trybu full duplex, Back pressure dla trybu half duplex

Złącze sieciowe

8x 10/100/1000Base-TX RJ-45

Funkcja Auto MDI/MDI-X,

Konsola

RS-232 (RJ-45)

Kabel sieciowy

Kabel UTP/STP powyżej Cat. 5e

Protokoły

CSMA/CD

Ochrona przed odwrotną polaryzacją

Ochrona przed przeciążeniem prądowym

Obsługiwane

Obsługiwane

Watchdog CPU

Zarządzanie w celu optymalizacji zużycia energii

Zarządzanie w celu optymalizacji zużycia energii

Redundantne DC48V (48~57VDC) wejście lub 100-240VAC

Zarządzanie w celu optymalizacji zużycia energii

Pobór mocy

3,5W (bez obciążenia)

Diody LED

Na jednostkę: Power 1 (Czerwona), SYS (Czerwona), Alarm

(Czerwona) PoE (Zielona)

Port RJ-45: Link/Active (Zielona) Speed (Żółta)

Port SFP Fiber: Link/Active (Zielona)

Jumbo Frame

9,6KB

IEEE802.3ac

Maksymalny rozmiar ramki rozszerzony do 1522 bajtów (pozwala na Q-tag

w pakiecie)

Tablica adresów MAC

8K

Komunikat ostrzegawczy

System Syslog, przekaźnik alarmowy

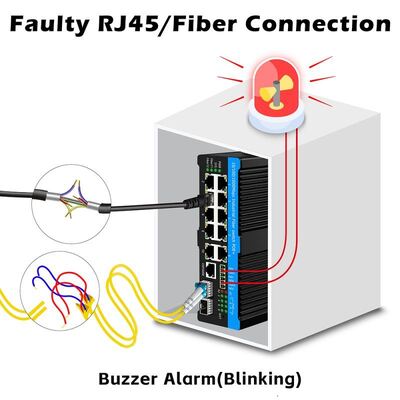

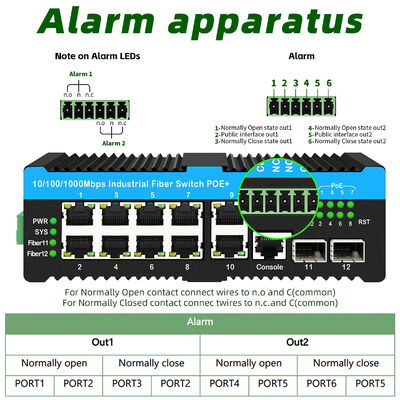

Styk przekaźnika alarmowego

Wyjścia przekaźnikowe o obciążalności prądowej 1 A

@30VDC

Temperatura pracy

-40 ~

75°C

Wilgotność pracy

0% do 95% (bez kondensacji)

Temperatura przechowywania

-40 ~ 85°CWymiary165 x 112 x 45,5 mm

Waga

0,85

kg

Montaż instalacyjny

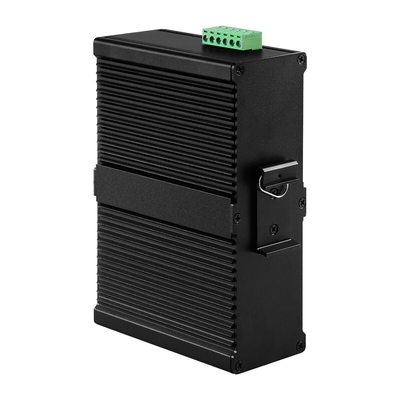

Montaż na szynie DIN

FCC

Emisja

CE FCC Part 15 Subpart B Class B 2010

EN50121

EN 5502:2006+A1:2007

EN61000-3 EN55035

EN55032

EN50155

2:2006+A1:2009+A2:2009

Bezpieczeństwo

EN62368

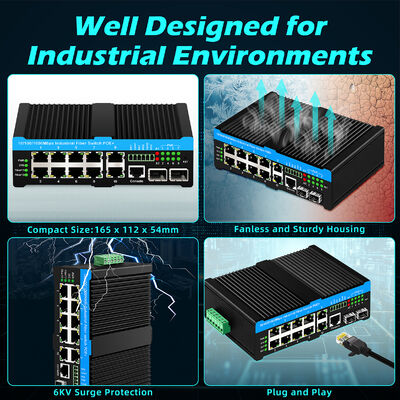

6KV

Ochrona przeciwprzepięciowa

Obsługiwane dla portów UTP i Fiber

Wstrząsy

IEC 60068-2-27

Upadek z wysokości

IEC 60068-2-32WibracjeIEC 60068-2-6Specyfikacje oprogramowaniaTopologia

VLAN

IEEE 802.1q VLAN, do 4094 802.1Q VLAN VID

IEEE 802.1q VLAN, do 4094 grup

IEEE 802.1ad

VLAN oparty na MAC, do 256 wpisów

VLAN oparty na podsieci IP, do 128 wpisów

VLAN oparty na protokole (Ethernet, SNAP, LLC), do 128 wpisów

Tłumaczenie VLAN, do 256 wpisów

GVRP (GARP VLAN Registration Protocol)

MVR (Multicast VLAN Registration)

Agregacja linków

(Port Trunk)

Statyczna (Hash z SA, DA, IP, portem TCP/UDP), do 5 grup trunków

Dynamiczna (IEEE 802.3ad LACP), do 5 grup trunków

Spanning Tree

IEEE802.1d STP

IEEE802.1w RSTP

IEEE802.1s MSTP

POE/POE+

IEEE802.3at 30W

IEEE802.3af 15,4W

IEEE802.3bt 90W

Ochrona przed pętlą

Obsługiwane

ITU-T G.8032 / Y.1344 ERPS (Ethernet Ring

Protection)

Czas odzyskiwania

<50ms

Sieć z topologią pojedynczego pierścienia, podpierścienia, wielu pierścieni

Funkcje QoS

Klasa usług

IEEE802.1p 8 aktywnych kolejek priorytetowych na port

Zarządzanie w celu optymalizacji zużycia energii

CoS oparty na IEEE802.1p

CoS oparty na priorytecie IP

CoS oparty na IP DSCP Klasyfikacja ruchu QoS

QCL (QoS Control List): Typ ramki, źródłowy/

docelowy adres MAC, identyfikator VLAN, PCP, DEI

QCE (QoS Control Entry): Protokół, adres IP źródła, fragment IP

, DSCP, numer portu TCP/UDP

IGMP / MLD Snooping

Kontrola burzy

dla Unicast, Broadcast, Multicast

Funkcje Multicastingu IP

IGMP / MLD Snooping

IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2

Profil filtrowania portów

Throttling, Fast Leave

Maksymalna liczba grup multicast: do 1022 wpisów

Zapytanie / Statyczny port routera

Funkcje bezpieczeństwa

IEEE 802.1X

Port-based

MAC-based

ACL

Liczba reguł: do 256 wpisów

dla L2 / L3 / L4

L2: adres MAC SA/DA/VLAN

L3: adres IP SA/DA, podsieć

L4: TCP/UDP

Uwierzytelnianie i księgowanie RADIUS

Uwierzytelnianie i księgowanie TACACS+, TACACS+ 3.0

HTTPS, HTTP

Obsługiwane

SSL / SSH v2

Obniżanie mocy dla portu, gdy nie ma połączenia

Zarządzanie energią LED: Regulacja intensywności diod LED

Diagnostyka kabla

Pomiar odległości do punktu normalnego lub uszkodzonego kabla UTP

Uwierzytelnianie zdalne (przez RADIUS / TACACS+)

Filtrowanie dostępu do interfejsu zarządzania

Web, Telnet / SSH, konsola RS-232 CLI

Zarządzanie w celu optymalizacji zużycia energii

CLI

Zarządzanie w celu optymalizacji zużycia energii

Zarządzanie przez przeglądarkę internetową

Telnet

Serwer

SNMP

V1, V2c, V3

Aktualizacja oprogramowania i konfiguracji

TFTP, HTTP

Redundantne oprogramowanie układowe w przypadku błędu aktualizacji

Modbus/TCP

Obsługa zarządzania i monitorowania

RMON

RMON I, RMON II

MIB

RFC1213 MIB II, Private MIB

UPnP

Obsługiwane

DHCP

Serwer, Klient, Przekaźnik, Snooping

Opcja 82 dla Snooping

Opcja 82 dla Przekaźnika

IP Source Guard

Obsługiwane

Port Mirroring

Obsługiwane

Syslog zdarzeń

Zarządzanie w celu optymalizacji zużycia energii

Komunikat ostrzegawczy

System syslog, e-mail, przekaźnik alarmowy

IEEE1588

Obsługa

NTP

Zarządzanie w celu optymalizacji zużycia energii

DNS

Zarządzanie w celu optymalizacji zużycia energii

LLDP (IEEE 802.1ab)

Link Layer Discovery Protocol LLDP-MED

Funkcje IPv6

Zarządzanie IPv6

Serwer Telnet/ICMP v6

SNMP przez IPv6

Obsługiwane

Liczba reguł: do 256 wpisów

Obsługiwane

NTP IPv6

Klient

QoS IPv6

Obsługiwane

HTTP przez IPv6

Obsługiwane

Telnet IPv6

Zarządzanie w celu optymalizacji zużycia energii

TFTP IPv6

Zarządzanie w celu optymalizacji zużycia energii

ACL IPv6

Liczba reguł: do 256 wpisów

dla L2 / L3 / L4

Zarządzanie w celu optymalizacji zużycia energii

L3: adres IP SA/DA, podsieć

Zarządzanie w celu optymalizacji zużycia energii

Inne funkcje

Zarządzanie w celu optymalizacji zużycia energii

Obsługuje IEEE802.3az EEE (Energy Efficient Ethernet)

Zarządzanie w celu optymalizacji zużycia energii

Określanie długości kabla i obniżanie mocy

dla portów z krótkimi kablami Obniżanie mocy dla portu, gdy nie ma połączenia

Zarządzanie energią LED: Regulacja intensywności diod LED

Diagnostyka kabla

Pomiar odległości do punktu normalnego lub uszkodzonego kabla UTP

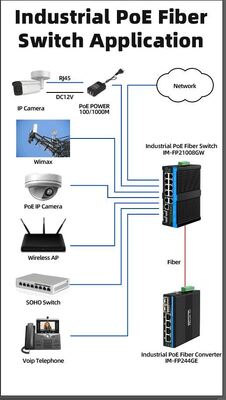

Zastosowanie

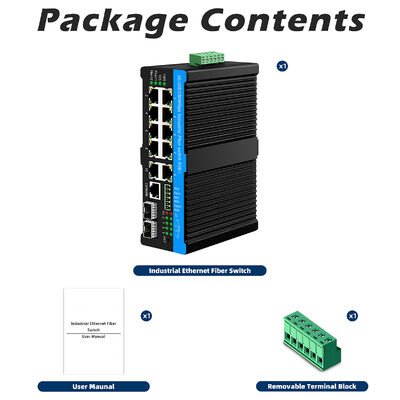

Lista pakowania:

Produkt umieścić w torbie ESD, a następnie w piankach PE z zewnętrznym kartonem.

Standardowe opakowanie zazwyczaj zawiera główne urządzenie, kartę gwarancyjną i instrukcję obsługi.

Wymiary pudełka dla 1 szt.: 23*16,5*5,8 cm

20 sztuk w pudełku o wymiarach 55,5*40*41 cm.

FAQ:

1. Jakie jest wejście zasilania?

Odp.: Dla przełączników nie-PoE, odbiera DC12V~57V, dla przełączników PoE, odbiera DC48V~57V.

Wszystkie modele obsługują redundantne wejście.
