4-kanałowy moduł obejścia światłowodowego
Wprowadzenie do OLP OBP Optycznego Przełącznika Obejścia
Moduł przełącznika optycznego Olycom obsługuje połączenia światłowodowe 100G/40G/10G/1G i 100M oraz oferuje opcje jednomodowe/wielomodowe SC/LC.
Może być również dostosowany do potrzeb ścieżki optycznej złożonych systemów testowych i poprawy wydajności testowania produktów.
Jest to niezbędny produkt rdzeniowy do monitorowania i ochrony systemu komunikacji optycznej, który może być podłączony do systemów komunikacji optycznej o dużej gęstości.
- Niskie straty wtrąceniowe
- Wysoka stabilność
- Wysoka niezawodność
- Szeroki zakres długości fal
- Niski przesłuch międzykanałowy
- Temperatura otoczenia pracy: -20°C ~70°C
Specyfikacja ochronnika wyłączenia zasilania
| Nazwa produktu |
Optyczny przełącznik obejścia światłowodowego |

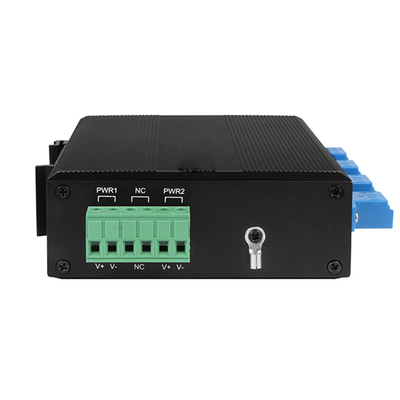

| Interfejs zasilania |
Standardowy przemysłowy blok zacisków. |
| Ochrona przed odwrotną polaryzacją |
Obsługuje |
| Interfejs światłowodowy |
LC |
| Zakres długości fal |
850±40/1300±40nm; 1260~1650nm |
| Długość fali testowej |
850/1300nm; 1310/1550nm |
| Strata wtrąceniowa |
Typ: 0,6 dB Maks: 1,0 dB ; Typ: 0,6 dB Maks: 1,0 dB |
| Strata powrotna |
MM≥30 dB SM≥50 dB |
| Przesłuch międzykanałowy |
MM≥35 dB SM≥55 dB |
| Strata polaryzacyjna |
≤0,05 dB |
| Strata długości fali |
≤0,05 dB |
| Strata temperaturowa |
≤0,05 dB |
| Powtarzalność |
≤0,05 dB |
| Napięcie robocze |
DC12V-52V |
| Żywotność |
≥100000000 razy |
| Czas przełączania |
≤10 ms |
| Optyczna moc transmisji |
≤500 mw |
| Środowisko |
Temperatura robocza: -20°C ~ 70°C
Temperatura przechowywania: -40°C ~ 85°C
|
| Wymiary |
114mmx93mmx35mm |

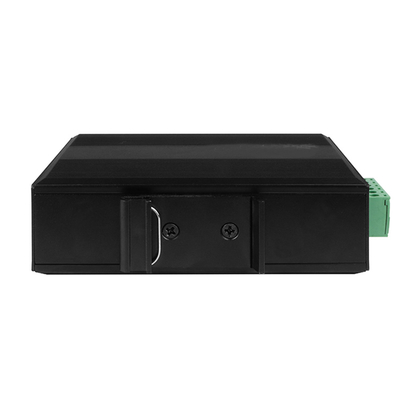

| Metoda instalacji |
Montaż na szynie DIN |
| Stopień ochrony |
IP40 |
Zastosowanie przełącznika obejścia światłowodowego
- Sieć Metropolitalna (MAN)
- Badania i rozwój laboratoryjny
- Monitorowanie systemu
- Dynamiczna konfiguracja multipleksowania dodawania/usuwania

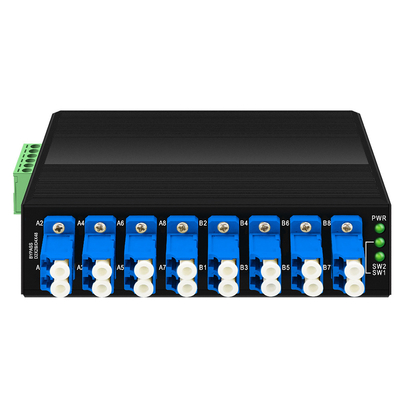

Wskaźnik LED
PWR: Wskaźnik zasilania urządzenia
SW1: Wskaźnik stanu pracy obejścia 1
SW2: Wskaźnik stanu pracy obejścia 2
Wymiary
Instalacja
- Umieść urządzenie na wystarczająco dużym i stabilnym biurku lub na solidnej szynie.
- Podłącz zasilacz do interfejsu zasilania i podłącz gniazdo zasilania za pomocą przewodu zasilającego.
- Podłącz urządzenie do odpowiedniego portu za pomocą światłowodu.
- Nie umieszczaj ciężkich przedmiotów na urządzeniu i zapewnij dobre środowisko wentylacji i rozpraszania ciepła.
- Proszę odłączyć zasilanie przed podłączeniem lub odłączeniem zasilacza.
- Podłącz przewód zasilający, podłącz go i włącz zasilanie. Po uruchomieniu wskaźnik LED będzie wyświetlał następujące warunki:
- Wskaźnik PWR będzie włączony;
- Gdy urządzenie ma zestaw przełączników światła: wskaźnik SW1 lub SW2 będzie świecił;
- Gdy urządzenie ma dwa zestawy przełączników światła: SW1 i SW2 świecą jednocześnie.
