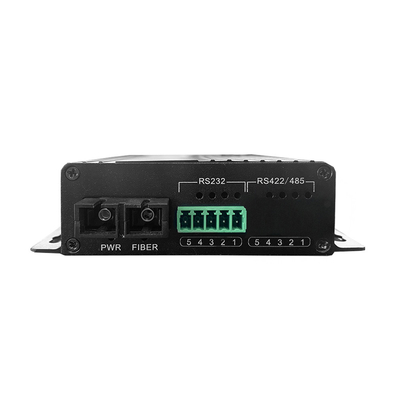

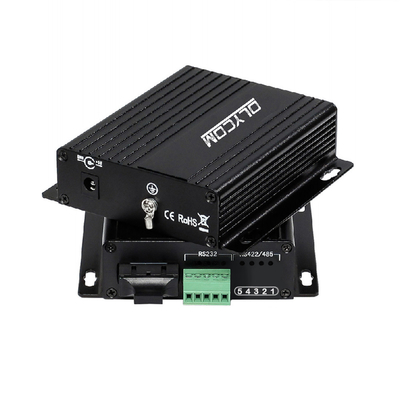

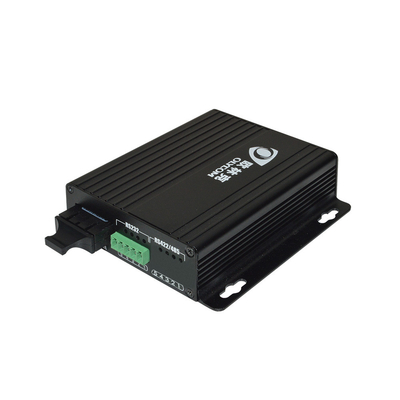

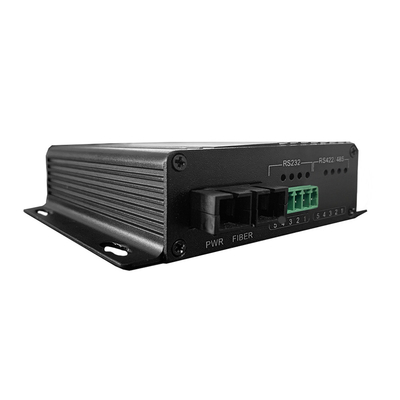

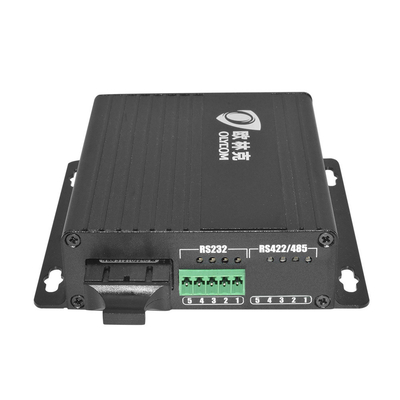

Przemysłowe dane seryjne DIN-Rail RS485 RS422 RS485
do modemu światłowodowego
Cechy produktu przetwornika włókien przemysłowych
- Włączacz i odtwarzacz, podłączalny na gorąco
- Rozszerza transmisję RS232/RS-422/RS-485 do 2 km na MMF, 80 km na SMF
- Industrial Din Mount Kompaktowy rozmiar, trudna obudowa
- Chroni przed zakłóceniami elektrycznymi i korozją chemiczną
- Wbudowana ochrona przed napięciem i ochroną statyczną
- Światła LED diagnostyczne i jednostkowe
- Szeroki zakres temperatur
Specyfikacjaz modemem światłowodowym
| Standardowy |
EIA/TIA RS232, RS-422, RS-485 |
| Złącze włóknowe |
Standard SC, ST/FC nieobowiązkowe |
| Odległość włókna |
50/125um MMF: 2km, 62.5/125um MMF: 5km, 9/125 SMF:20/40/60/80km |
| Złącze seryjne |
RS-232, RS-422, RS-485: terminal Phoenix |
| Odległość szeregowa |
Port RS-232 15m, RS-422, RS-485: 1500 metrów |
| Stawka |
0-120Kbps |
| Poziom Baud |
300 Baud do 115.200 Baud |
| RS-485 |
D+, D-, GND |
| RS-422 |
R+, R-, T+, T-, GND |
| RS-232 |
IN, OUT, GND |
| Pojemność |
2W, 9-52V |
| Ochrona statyczna |
Ochrona przed rozładowaniem elektrostatycznym (ESD) 15 KV |
| Ochrona przed napięciem |
Ochrona przed napięciem 1500 W/s |
| Temperatura działania |
-40°C do +70°C |
| Temperatura przechowywania |
-40°C do +85°C |
| Wilgotność w magazynie |
5% do 90% nieprzekraczające |
| Wymiary |
114*93*35 mm |
| Waga |
00,35 kg/k.p. masy netto |
Zastosowanie
Częste pytania:
1Czy jest jakieś specjalne oprogramowanie do korzystania z tego urządzenia czy po prostu plug & play?
Gdy sygnał seryjny i światłowodowy ma problem, przestaje działać.
2. Czy musimy ustawić współczynnik baudów (RS485)? Nasze liczniki MFM używają 9600 lub 19200 baudów. Czy będzie działać dla tych baudów (jednego z nich)?
Automatyczne wykrywanie od 300 baudów do 115 200 baudów, więc nie musisz ustawiać częstotliwości baudów.
3Co to za opcja?
(Olycom) Dostępny moduł stały lub gniazdo SFP. W przypadku modułu stałego może to być SC / FC / ST z różnymi odległościami ((Singlemode lub Multimode)
4Czy mogę prosić o serię RS485?
(Olycom) Tak, są 3 seryjne karty PCB dostępne, opcje są
1, maks. 6*RS232 ((2-pin)
2, Maks. 6*RS485 ((2-pin)
3, Max 3*RS485/RS422 ((RS485 4-pin, RS422 2-pin)
4, Połączenie: 1*RS485/RS422+4*RS232 ((2-pin)
2*RS485/RS422+2*RS232 ((2-pin)...
Dzięki tym elastycznym opcjom moduł światłowodowy obsługuje typ stały lub SFP, jak wspomniano powyżej
