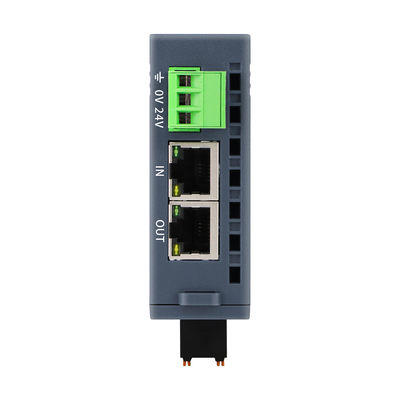

EtherCAT Compact Standalone I/O Module
Kluczowe cechy
- Autobus EtherCAT
- 2 złącza RJ45
- Zasilanie 24VDC
- z 8-bitowym przełącznikiem DIP do ustawiania adresu ID stacji
- wbudowany 16DI (wstęp wspólnej katody/ wspólnej anody)
- 16DO (wydajność NPN)
- IP20
- Instalacja kolei DN35
Wprowadzenie produktu
- 2 interfejsy RJ45, 100 Mbit/s
- Autobus, technologia izolacji mocy i niezawodność
- Samodzielnie jako stacja niewolnicza EtherCAT
- Zapewnienie samodzielnych plików XML
Specyfikacja
| Specyfikacje techniczne |
| Napięcie robocze |
24VDC (zakres napięć 18VDC ~ 28VDC) |
| Strata prądu operacyjnego |
W zależności od różnych modeli produktu, szczegółowe informacje można znaleźć w instrukcji obsługi produktu. |
| Ochrona mocy |
Ochrona przed odwrotnym połączeniem, absorpcja napięć |
| Interfejs komunikacji |
2*RJ45 |
| Rodzaj końcówki zasilania |
Włączony złącze, wkręcenie okablowania |
| Rodzaj terminala sygnału |
Podłączony złącze, prosto w PUSH-IN port okablowania |
| Wskazanie wyświetlacza |
Zasilanie
Zielone światło wskaźnika NET
Czerwone światło wskazujące SF
Zielone światło wskaźnika sygnału IO
|
| Protokół |
EtherCAT |
| Kategorie mistrz-niewolnik |
samodzielne urządzenia typu slave |
| Główne punkty IO |
Tak, proszę zapoznać się z danymi zamówienia |
| Progowy poziom ochrony przed prądem |
1.5A, 5 ms |
| Czas reakcji IO |
Minimum 500us |
| Skalowalność |
Nie obsługuje rozszerzenia |
| Długość kable (oblężenie) |
Maksymalnie 500 m |
| Długość kabla (bez osłony) |
Maksymalna długość punktu wejściowego wynosi 300 m, a maksymalna długość punktu wyjściowego 150 m |
| Ustawienia stacji niewolników |
| Ustawienia adresu |
Konfiguracja na podstawie przełącznika wybierania lub stacji głównej |
| Maksymalna liczba stacji na segment |
255 (szczegółowa liczba obsługiwanych stacji jest określona przez stację główną) |
| Środowisko pracy |
| Temperatura pracy |
-20~60°C |
| Wilgotność robocza |
5% do 90% (nie kondensacja) |
| Stopień ochrony |
IP20 |
| Wymiary ((l* w * h) |
27 mm*94 mm*114 mm |
Szczegóły zamówienia
| Specyfikacje |
Produkt nr. |
| Samodzielny moduł OM521S, autobus EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym kodem wybiórczym do ustawiania adresu identyfikacyjnego stacji, produkt jest wyposażony w 32DI (powszechny anodę/powszechne wejście anody),nie obsługuje modułu rozszerzania wewnętrznego przycisku, poziom ochrony IP20, obsługuje instalację DN35 |
OM521S-1BL22-ECT
|
| Samodzielny moduł OM522S, autobus EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym kodem wybiórczym do ustawienia adresu identyfikatora stacji, produkt jest dostarczany z 32DO (wyjście PNP),nie obsługuje modułu rozszerzania wewnętrznego przycisku, poziom ochrony IP20, obsługuje instalację DN35 |
OM522S-1BL22-ECT
|
| samodzielny moduł OM522S, autobus EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym kodem wybiórczym do ustawienia adresu identyfikatora stacji, produkt jest dostarczany z 32DO (wyjście NPN),nie obsługuje modułu rozszerzania wewnętrznego przycisku, poziom ochrony IP20, obsługuje instalację DN35 |
OM522S-1NL22-ECT
|
| samodzielny moduł OM523S, autobus EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym kodem wybierania do ustawienia adresu identyfikacyjnego stacji,produkt jest wyposażony w 16DI (wchodzenie wspólnej anody/wchodzenie wspólnej anody) i 16DO (wyjście PNP), nie obsługuje wewnętrznego modułu rozszerzania przycisku, poziom ochrony IP20, obsługuje instalację DN35 din-rail |
OM523S-1BL22-ECT
|

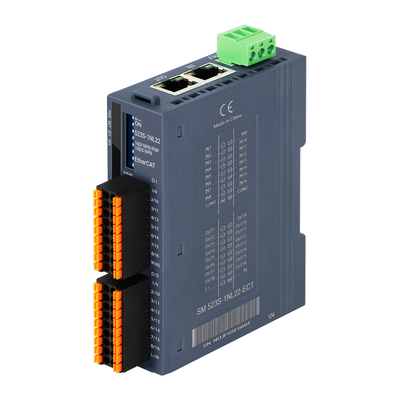

| Samodzielny moduł OM523S, autobus EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym wybieraniem adresu identyfikatora stacji, produkt jest dostarczany z 16DI (wpis wspólnej anody/wpis wspólnej anody),16DO (wydajność NPN), nie obsługuje wewnętrznego modułu rozszerzania przycisku, poziom ochrony IP20, obsługuje instalację DN35 din-rail |
OM523S-1NL22-ECT
|
| samodzielny moduł OM523S, samodzielny moduł SM523S, autobus EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym kodem wybierania, adresem identyfikacyjnym stacji,produkt jest wyposażony w 16DI (powszechne wejście anodowe/powszechne wejście anodowe) i 12DO (wyjście przekaźnika), nie obsługuje wewnętrznego modułu rozszerzania przycisku, poziom ochrony IP20, obsługuje instalację DN35 din-rail |
OM523S-1HJ22-ECT
|
| samodzielny moduł OM524S, autobus EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym wybieraniem, aby ustawić adres identyfikatora stacji,produkt jest wyposażony w 16DI (powszechny przycisk anodowy/powszechny przycisk anodowy) i 16DIO (konfigurowalny przycisk NPN/wyjście NPN), konfiguracja grupy dwukierunkowej), nie obsługuje wewnętrznego modułu rozszerzania przycisku, poziom ochrony IP20, obsługuje instalację DN35 din-rail |
OM524S-2NL22-ECT
|
| samodzielny moduł OM525S, autobus EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym wybieraniem, aby ustawić adres identyfikatora stacji,produkt jest dostarczany z 16DO (wyjście NPN) i 16DIO (wyjście NPN konfigurowalne), konfiguracja grupy dwukierunkowej), nie obsługuje wewnętrznego modułu rozszerzania przycisku, poziom ochrony IP20, obsługuje instalację DN35 din-rail |
OM525S-3NL22-ECT
|
| Samodzielny moduł OM526S, autobus EtherCAT, 2 porty RJ45, zasilanie 24VDC, z 8-bitowym wybieraniem, aby ustawić adres identyfikatora stacji.Wprowadzenie lub wyjście w konfiguracji grupy dwukanałowej), nie obsługuje wewnętrznego modułu rozszerzania przycisku, poziom ochrony IP20, obsługuje instalację DN35 din-rail |
OM526S-1NH22-ECT
(produkt planowania)
|
