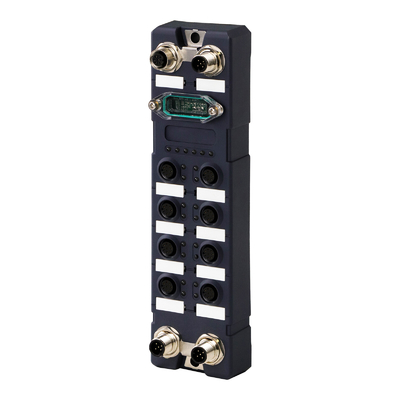

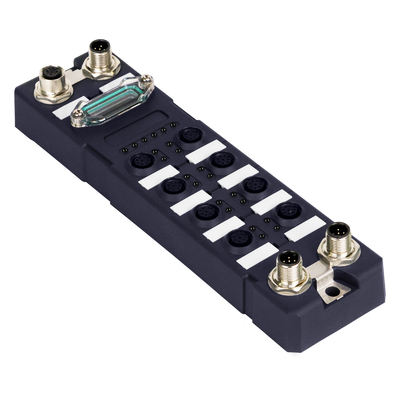

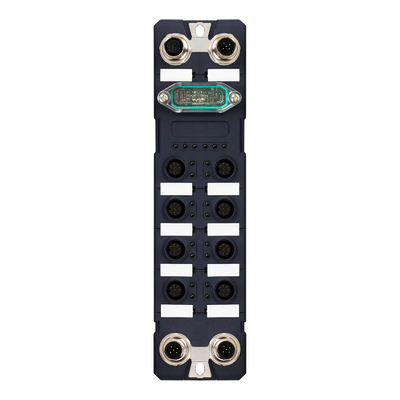

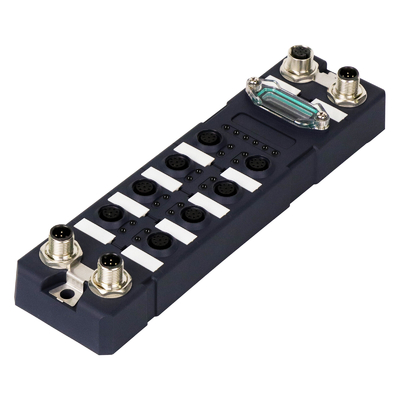

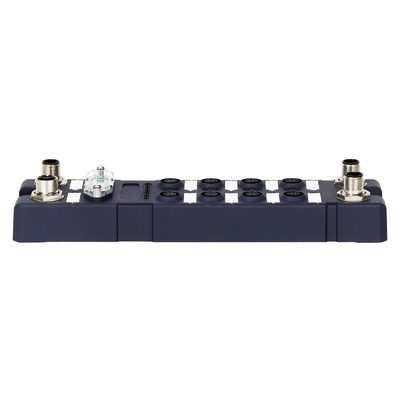

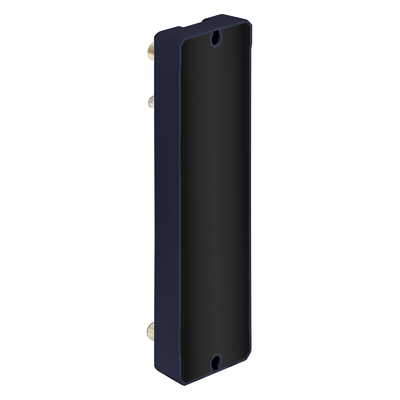

Wytrzymały, wodoodporny 8-portowy gigabitowy przełącznik przemysłowy Ethernet o stopniu ochrony IP67
zarządzany przełącznik Ethernet M12 Railway
Wprowadzenie 8-portowego przełącznika Ethernet IP67
Seria IM-WS080WGM to wodoodporny przełącznik M12 10/100/1000 Mbps, temperatura pracy od -40 ℃ do + 75 ℃, obsługujący zarządzanie siecią, spełniają wymagania stopnia ochrony IP67 i wymagań przemysłowych EMC, przechodzą przez niebezpieczny certyfikat środowiskowyi są zgodne ze standardami FCC i CE. Niezawodna wodoodporna konstrukcja przemysłowa może zapewnić ciągłą i stabilną pracę systemu automatyki.
Specyfikacja przemysłowego przełącznika Full Gigabit
| Nazwa produktu | Zarządzalny wodoodporny przełącznik przemysłowy 10/100/1000Mbps (8TP) |
| Nr modelu | IM-WS080WGM |
| Port | 8 portów sieciowych 10/100/1000M M12, M12 (żeńskie), 8-pinowy kod A, automatyczna kontrola przepływu, tryb pełnego/półdupleksu, automatyczne dostrajanie MDI/MDI-X |
| Standard | IEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.1Q VLAN Tagging, IEEE 802.1p CoS, IEEE 802.1X Authentication, IEEE 802.3ad Link Aggregation Protocol: IGMPv1/v2, SNMPv1/v2 DHCP KlientTFTP, HTTP, HTTPS, Telnet, Syslog SSH, SNMP Inform, DDM, wykrywanie Ping/tracert, biblioteka MIB: MIB-II, MIB typu Ethernet-Like, |
| Zarządzany |
☆ Przetwarzanie ramek Jumbo: 9 tys ☆ Bufor raportu: 64K ☆ Tłumienie burzy rozgłoszeniowej: obsługa transmisji, multiemisji, nieznanego tłumienia emisji pojedynczej ☆ Kontrola przepływu: przyjęcie kontroli przepływu negocjacji IEEE802.3x, funkcja CAR, rozmiar kroku ograniczenia prędkości wynosi 1Kb ☆ ITU-802.3/Y1344ERPS ☆ Protokół multiemisji: IGMP Snooping ☆ Zarządzanie portami: obsługa izolacji portów i agregacji portów ☆ Zarządzanie DHCP: obsługa DHCP Snooping, opcja 82 ☆ Mechanizm QoS: 802.1p; obsługuje domyślne oznaczanie priorytetów portów, każdy port ma co najmniej 4 kolejki o różnych priorytetach ☆ Bezpieczeństwo: uwierzytelnianie dostępu do logowania, modyfikacja hasła logowania, filtrowanie adresów MAC, obsługa dynamicznego lub statycznego uczenia się adresów MAC / obsługa funkcji uczenia się ARP włączanie i wyłączanie, ograniczenie prędkości wiadomości ARP / obsługa portów IP+MAC+ ręczne i automatyczne wiązanie skanowania Ustaw IEEE 802.1x (oparty na portach, oparty na MAC), może transparentnie przesyłać pakiety danych 802.1x/wykrywanie pętli portu |
| Funkcje przełączania |
Pojemność wymiany: 20 Gb/s Szybkość przekazywania pakietów: 14,8 Mp/s Tabela adresów MAC: 4K Opóźnienie wymiany: <5μs Metoda transmisji: zapisz i przekaż |
| Zasilanie |
Napięcie wejściowe: DC12-52V Odwrotne połączenie: wsparcie Zabezpieczenie przed przeciążeniem: wsparcie Nadmiarowa ochrona: wsparcie |
| Środowisko |
Temperatura pracy: -40° ~ 75°C; Temperatura przechowywania: -40° ~ 85°C; Wilgotność robocza: 5% ~ 95%, bez kondensacji |
| Standardy branżowe |
EMI: FCC część 15 podczęść B klasa A, EN 55022 klasa A EMS:EN 61000-4-2 (ESD) poziom 3, EN 61000-4-3 (RS) poziom 3, EN 61000-4-4 (EFT) poziom 3, EN 61000-4-5 (przepięcie) poziom 3, EN 61000-4-6 (CS) poziom 3, EN 61000-4-8 Kontrola ruchu: NEMA-TS2 Wibracje: IEC 60068-2-6 Swobodny upadek:IEC 60068-2-32 Wstrząs:IEC 60068-2-27 Ruch kolejowy:EN 50121-4 |
| Informacje mechaniczne |
Klasa bezpieczeństwa: IP67 Wymiary: 125 x 60 x 25 mm. Waga: 0,5 kg |
| Gwarancja | 3 lata |
Kluczowe cechy funkcji zarządzanych

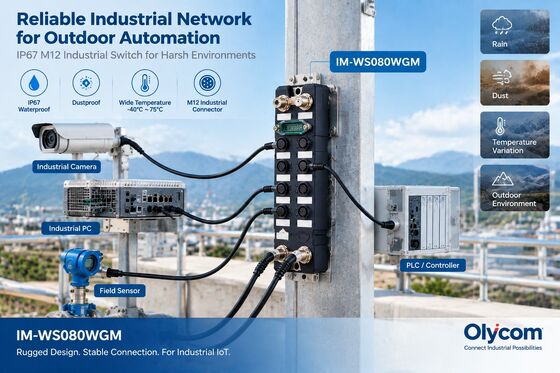

Zastosowanie wodoodpornego przełącznika IP67:
Akcesoria
| Kabel zasilający i złącze |
| M12 kod L 4pin, maks. 10A, złącze żeńskie z kablem, długość: 1m |
| M12 kod L 4pin, maks. 10A, podwójne złącza złącze żeńsko-męskie z kablem, długość: 1m |
| M12 kod L 4pin, maks. 10A, złącze żeńskie, nieekranowana obudowa TPU |
| M12 kod L 4pin, maks. 10A, złącze męskie, nieekranowana obudowa TPU |
| Kabel sygnałowy i złącze |
| M12 A-code 8pin, złącze męskie z kablem, długość: 1m |
| M12 A-code 8pin, złącze męskie z kablem, długość: 1m |
| M12 B-code 8pin, złącze męskie z kablem, długość: 1m |
| M12 B-code 8pin, złącze męskie z kablem, długość: 1m |
Często zadawane pytania:
IM-WS080WGM to przemysłowy przełącznik Ethernet zarządzany w stopniu ochrony IP67, przeznaczony do stosowania na zewnątrz i w trudnych warunkach przemysłowych.
Nadaje się do zastosowań takich jak:
IM-WS080WGM charakteryzuje się stopniem ochrony IP67 i metalową obudową, co pomaga chronić przełącznik w środowiskach, w których może wystąpić kurz, wilgoć i zmiany temperatury.
Obsługuje zakres temperatur roboczych-40°C do 75°C, dzięki czemu nadaje się do różnych zastosowań przemysłowych.
IM-WS080WGM wykorzystuje przemysłowe złącza Ethernet M12 zamiast standardowych portów RJ45.
Interfejs M12 przeznaczony jest do zastosowań przemysłowych wymagających:
Zapewnia IM-WS080WGM8 portów Ethernet M12 10/100/1000Mbps.
Może łączyć wiele urządzeń Ethernetu przemysłowego, takich jak sterowniki, kamery i sprzęt terenowy.
Tak. IM-WS080WGM to zarządzalny przemysłowy przełącznik Ethernet.
Obsługuje funkcje zarządcze m.in.:
Funkcje te pomagają inżynierom konfigurować i utrzymywać sieci przemysłowe.
