4-port słoneczny lub zasilany akumulatorem PoE Switch
Punkty kul.
- Podwójne wejście: DC24V i IEEE802.3af/at wyjście PoE z wbudowanym wzmacniaczem napięcia ((jeśli nie potrzebujesz portów Fiber, sprawdź nasz inny przełącznik PoE IM-WP054BGE)

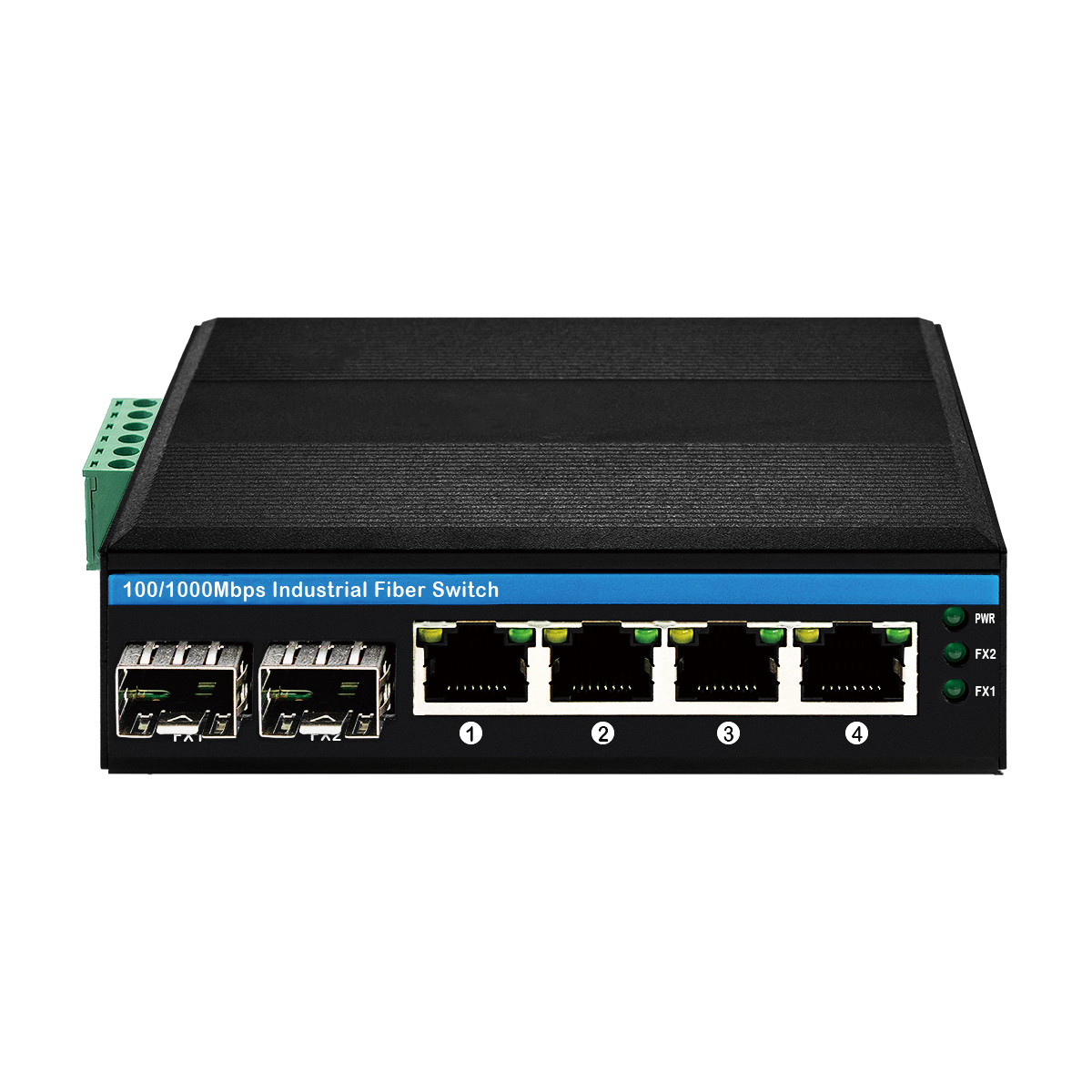

- Pełna prędkość gigabitów: 2*100/1000M automatycznie dostosowujące się porty światłowodowe SFP i 4*10/100/1000Base-T Ethernet PoE porty

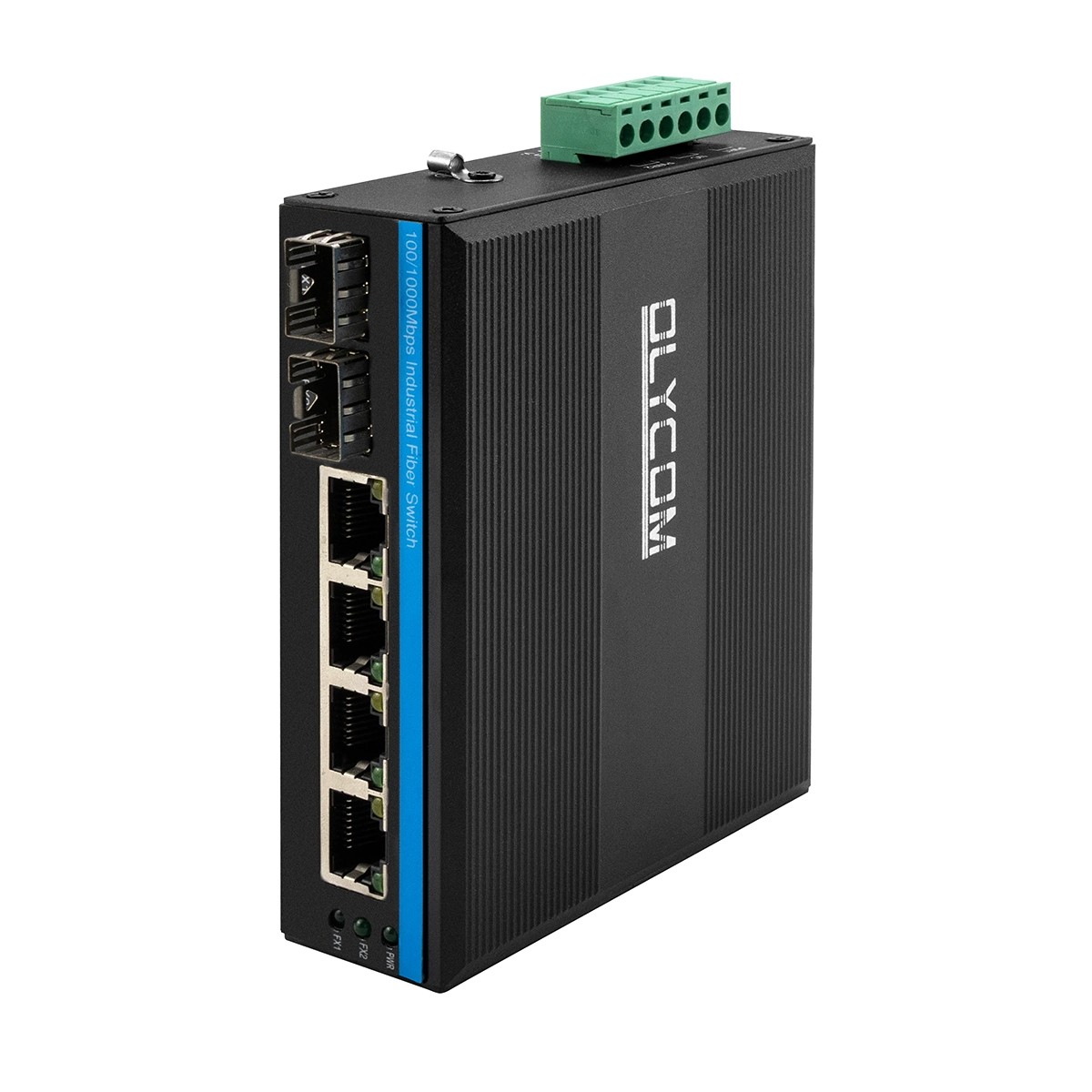

- Projekt przemysłowy: kompaktowa, odporna na IP40 obudowa metalowa, od -40°C do 75°C, wsparcie DIN-Rail & Wall Mount
- Zastosowanie: systemy energii słonecznej, systemy RV/pojazdu/ciężarówki/autobusów oraz systemy kontroli dostępu/VoIP
Kluczowe cechy
- Ochrona przed napięciami 6KV Ethernet, dostosowana do trudnych warunków zewnętrznych
- Wykrywanie modeli PoE urządzeń elektrycznych
- Tryb sterowania przepływem: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem przeciwciśnienia
- Wsparcie zasilania na kamerach IP POE za pośrednictwem bezprzewodowego punktu dostępu (AP) 5 kategorii kabla Ethernet
Dane techniczne
| Nazwa produktu |
100/1000Mbps Przemysłowy przełącznik słoneczny PoE |
| Model nr. |
IM-FP244BGE |
| Port |
2x 100/1000Mpbs porty SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
4x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
| Funkcje przełączania |
Tryb przekazywania: przechowywanie i przekazywanie
Przepustowość systemu: 12 Gbps (nieprzepustowość)
Szybkość przesyłania paczek: 8,928 Mpps
MAC: 4K
Puffer kolejki: 1,75M
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
Port SFP, odległość transmisji: 20km, 40km, 60km, 80km, 100km
|

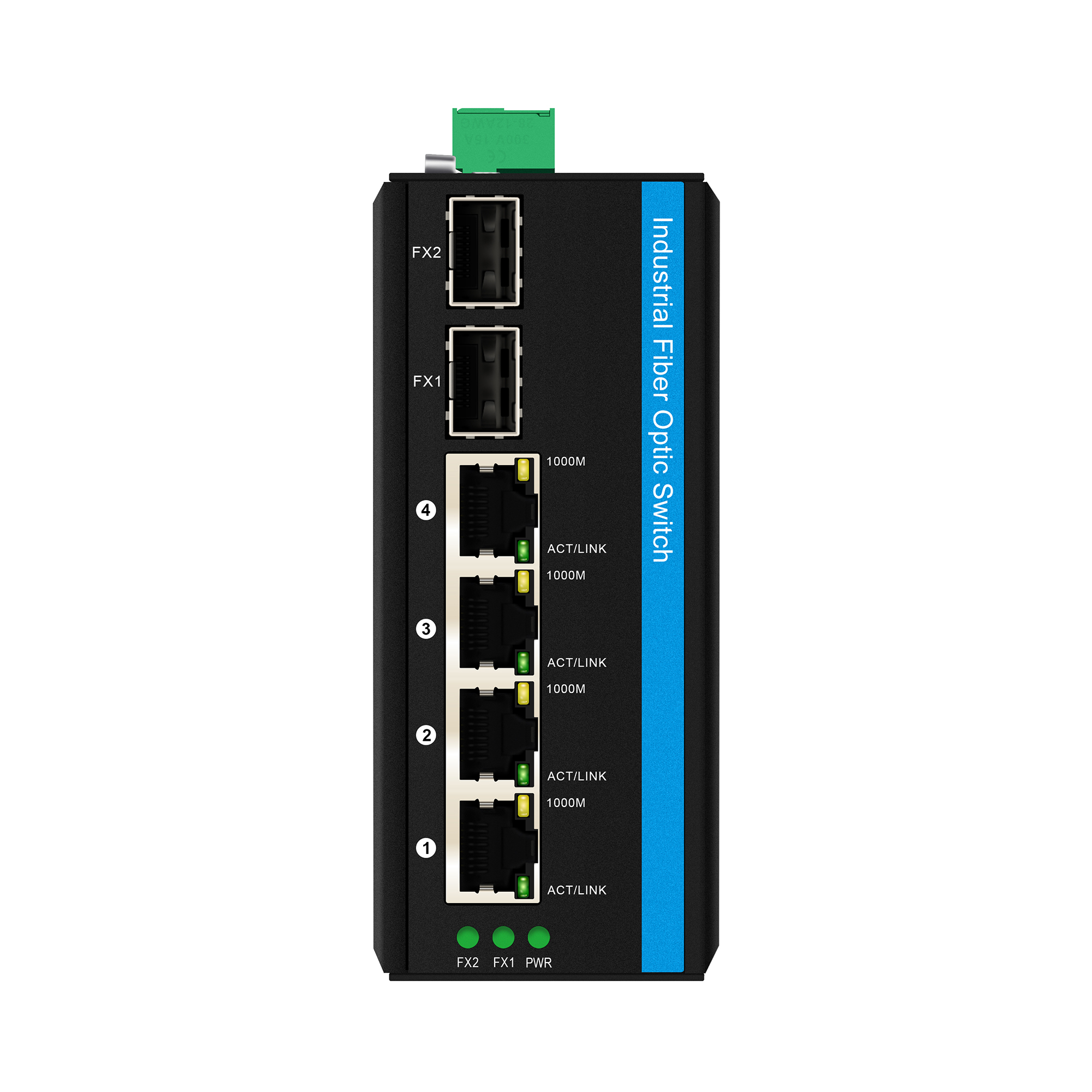

| Światła LED |
Energia, PoE, włókna
PWR: Moc
Włókna: FX1/FX2
Pomarańczowy: wskaźnik PoE
Zielony: ACT/LINKS
|

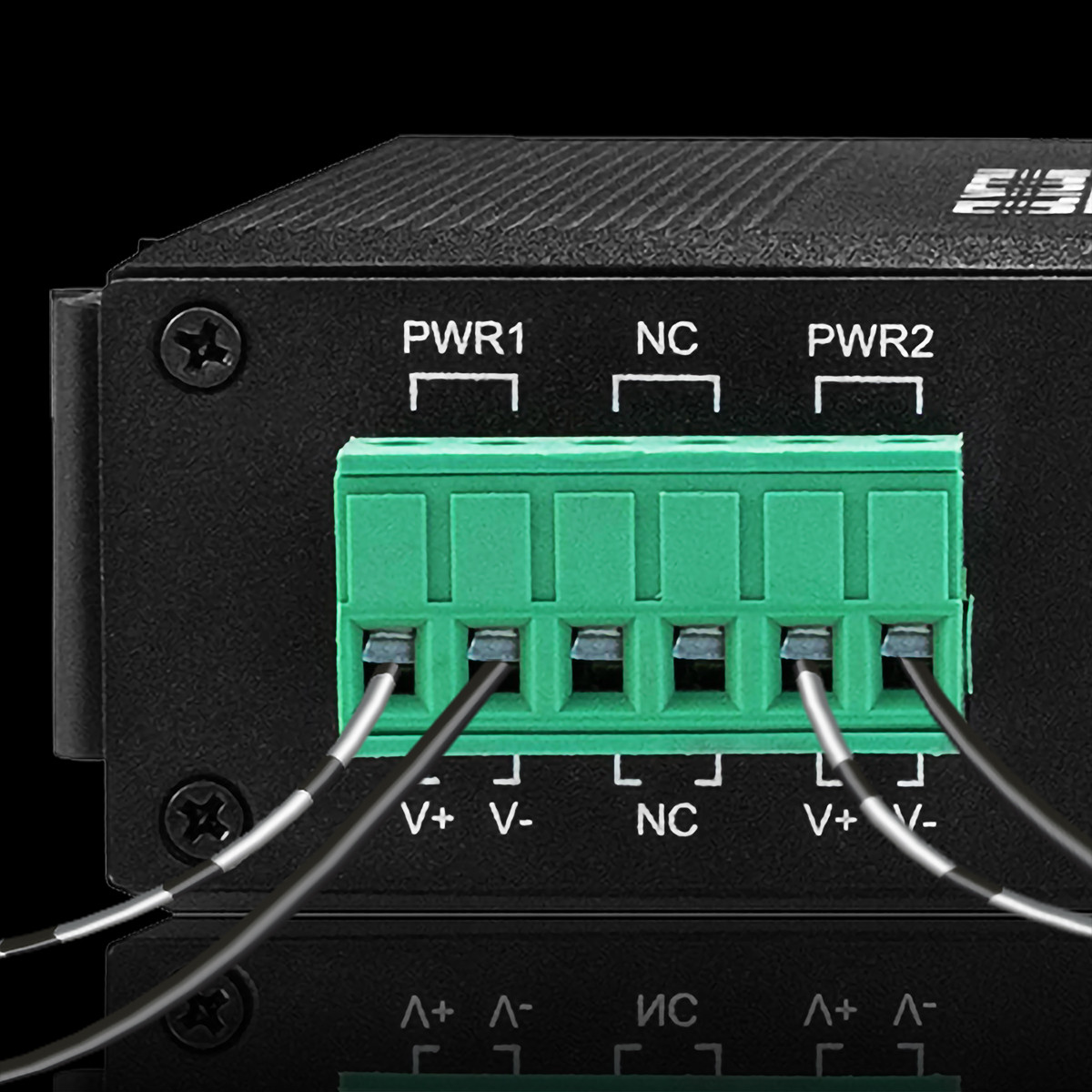

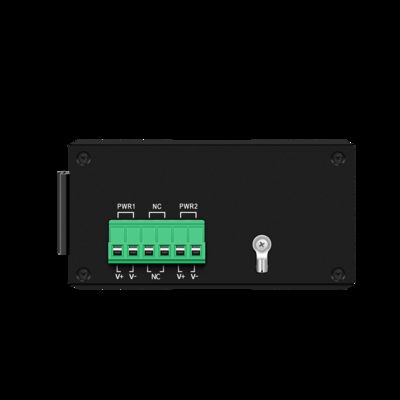

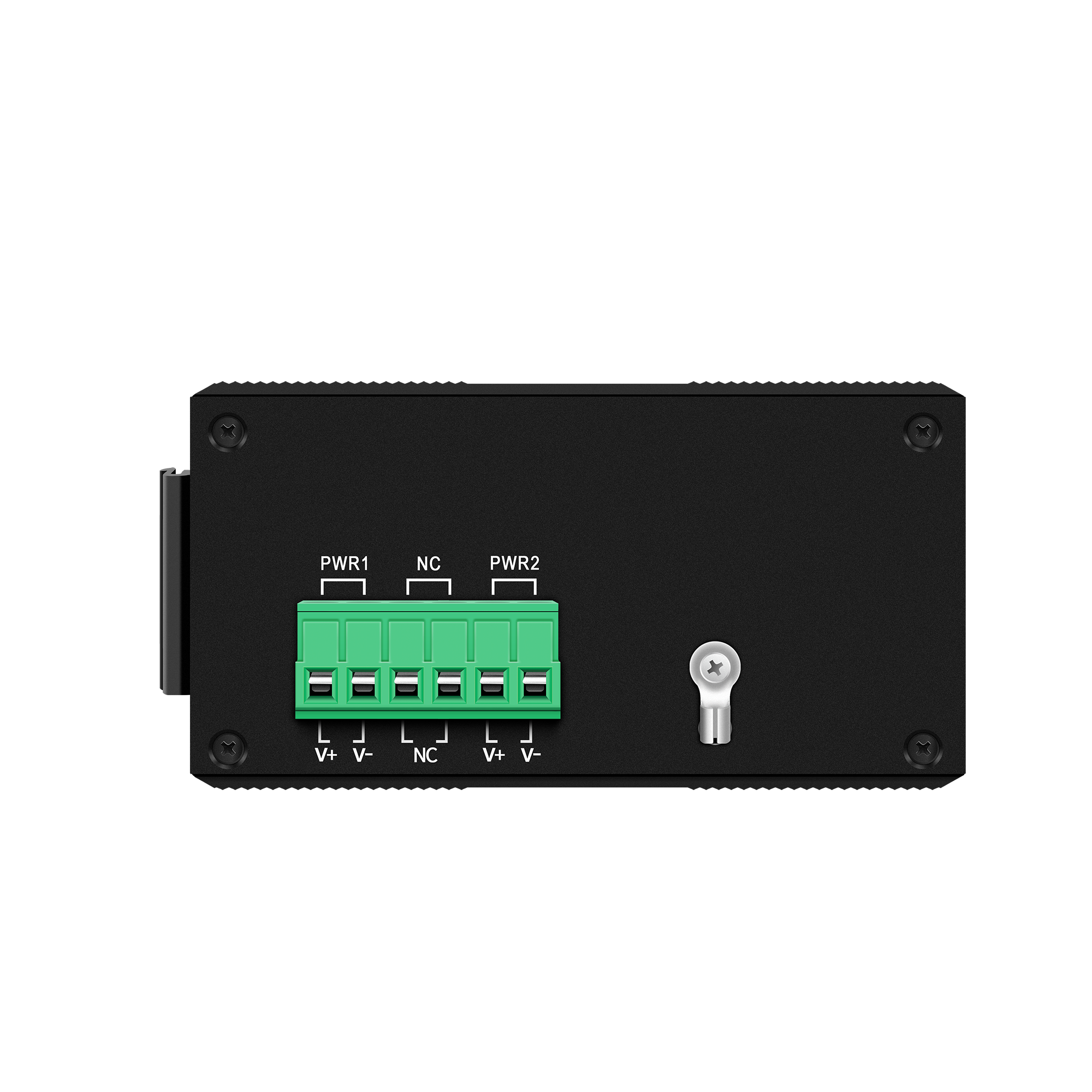

| Zasilanie |
napięcie wejściowe zasilania POE: DC24V
Wydział zasilania pojedynczego PoE: 30W ((port 1~4)
Całkowity budżet: 120 W
napięcie wyjściowe PoE: 48V
|
| Środowisko |
Temperatura robocza: -40°C/75°C
Temperatura przechowywania: -40°C -85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
| Standardy branżowe |
ESD:IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT:IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne ±6KV
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC część 15 podczęść B (klasa B) ANSI C63.4:2014
|
| Informacje mechaniczne |
Skórka: skórka metalowa falista
Klasa bezpieczeństwa: IP40
Rozmiar: 114*93*35 mm

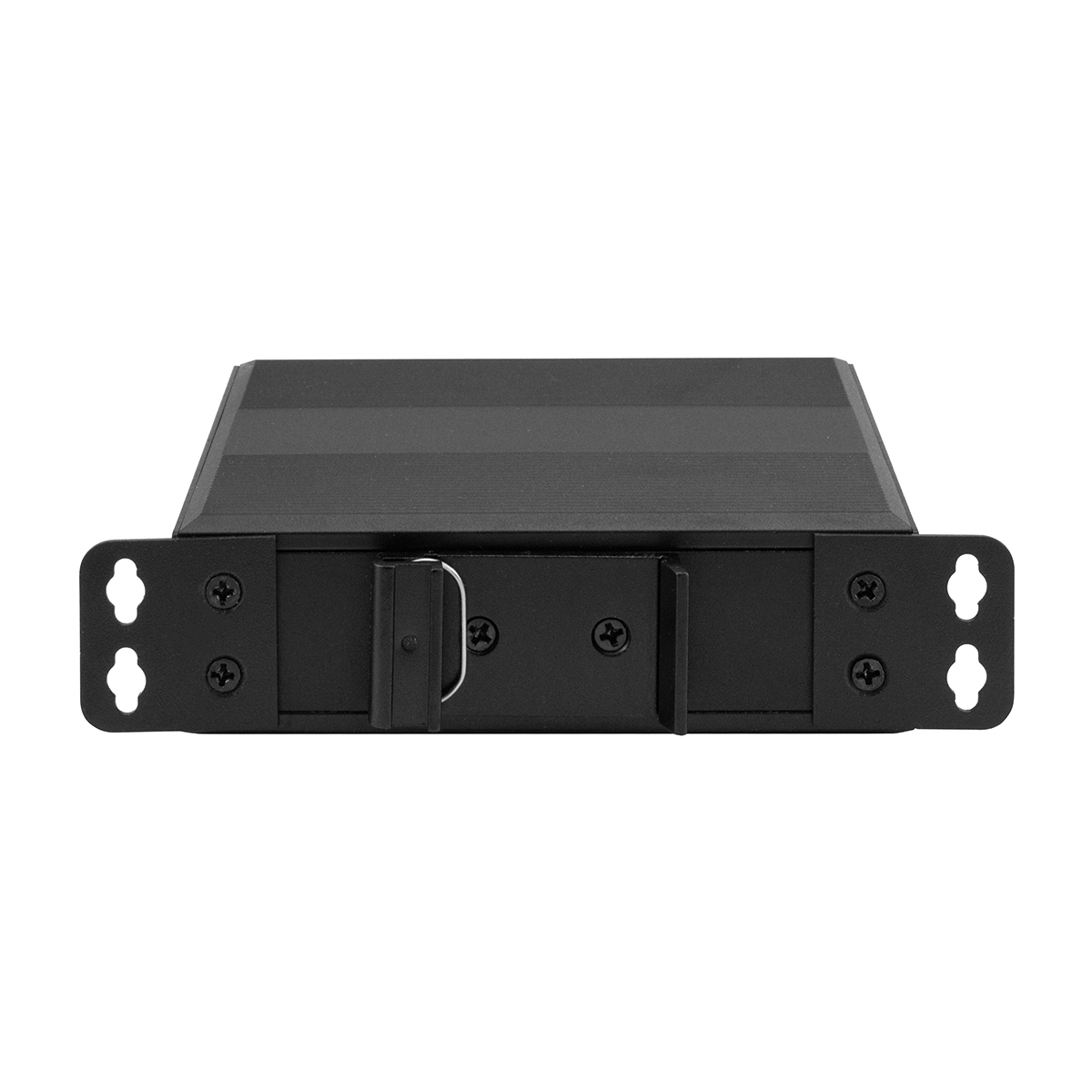

Sposób montażu: mocowanie na szybie lub ścianie
Masa netto/brutowa: 0,35 kg/0,45 kg
|
| Gwarancja |
Wymiana w ciągu 1 roku; 3 lata naprawy |
Wymiar
Akcesoria
| Przemysłowy nadajnik SFP |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Przemysłowy adapter zasilania |
| IM-DAC220/DC48V2.5A |
AC220V do DC48V2.5A, -40°C ∼80°C |
| IM-DAC220/DC48V5A |
AC220V do DC48V5A, -40°C ∼80°C |
| IM-DAC220/DC48V10A |
AC220V do DC48V10A, -40°C ∼80°C |
Zapytanie o produkt
1Czy mogę go podłączyć do urządzenia bez PoE?
Tak, to 4 * automatyczne wykrywanie portów PoE wykrywające, czy podłączone urządzenia obsługują PoE czy nie.
Będzie ONLY transmisja sieci, jeśli nie jest zgodny 802.3af lub 802.3at.
2Jaka jest prędkość łącza?
Prędkość 100M/1000Mbps, dla SFP uplink, obsługuje również automatyczne wykrywanie.
Oznacza to, że działa, gdy podłączysz nadajnik światłowodowy o prędkości 155 Mb/s lub 1,25 Gb/s.
3Który pin nosi PoE?
Piny 1/2, 3/6 są dla par danych, podczas gdy Piny 4/5, 7/8 przenoszą wyjście PoE.
4Mogę użyć baterii do uruchomienia urządzenia?
Tak, dopóki napięcie jest w zakresie DC12V ~ DC48V i szpilki zasilania są prawidłowo podłączone.
Zastosowanie
1, System PoE niskiego napięcia
2, Sieć pokładowa
3, Monitorowanie CCTV
Pytania ogólne
Czy to załatwione?
A: Dostępna jest wersja zarządzana za pomocą sieci Web, nazwa modelu: IM-FP244BGM
Jaką metodę instalacji obsługuje?
A: Wspiera Din Rail i montaż ścienny.
Jeśli potrzebny jest specjalny zestaw montażowy, to w porządku, zajmowaliśmy się tym wcześniej.
Czy port światłowodowy obsługuje prędkość 100M?
Tak, dla modeli 100M, obsługuje tylko moduły 100M.
W przypadku modeli gigabitów, port światłowodowy jest 100M/1000M autoadaptywny, można wstawić moduły 155Mb/s lub 1,25Gb/s, oba będą działać.
Mogę mieć moje logo na urządzeniu?
A: Tak, jesteśmy producentem OEM.
Proszę tylko wysłać logo w formacie PS/AI, my zajmiemy się resztą.
