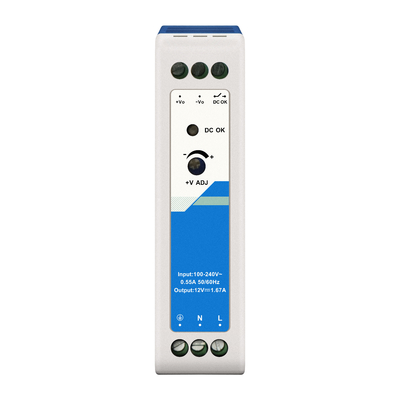

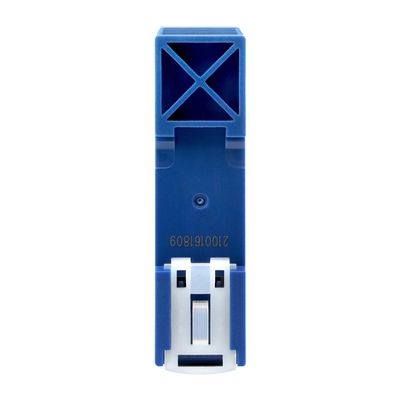

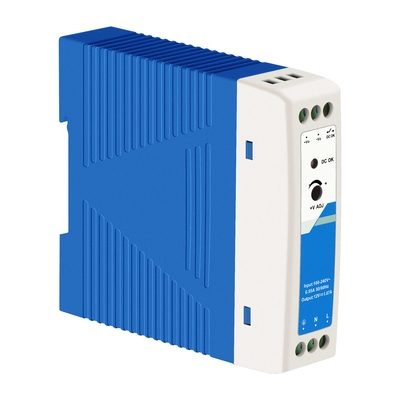

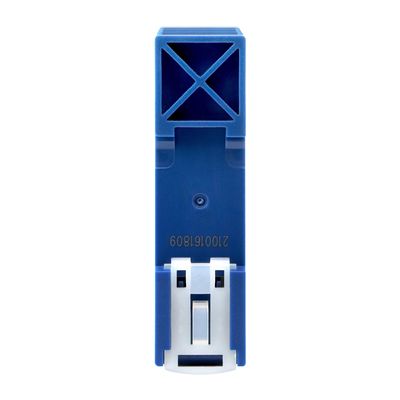

Przemysłowy zasilacz DIN 12V
Wprowadzenie
IM-DAC220/DC12V1.67A konwertuje napięcie AC220V na DC12V dla przemysłowych przełączników PoE, charakteryzujący się
Dzięki dobrej wydajności EMC, odporności na zakłócenia i niezawodności, może zapewnić stabilne i ciągłe działanie systemu automatyki.
Dane techniczne
| Wejście | |||||
| Pozycja | Warunki pracy | Min. | Typ. | Max. | Jednostka |
| Zakres napięcia wejściowego | Wejście AC | 85 | 264 | VAC | |
| Wejście DC | 120 | 370 | VDC | ||
| Częstotliwość napięcia wejściowego | Wejście AC | 47 | 63 | Hz | |
| Prąd wejściowy | 115VAC | 0.55 | A | ||
| 230VAC | 0.35 | ||||
| Prąd rozruchowy | 115VAC (zimny start) | 20 | |||
| 230VAC (zimny start) | 35 | ||||
| Prąd upływu | 240VAC | <0.5mA | |||
| Hot Plug | Niedostępne | ||||
| Wyjście | ||||||||||
| Pozycja | Warunki pracy | Min. | Typ. | Max. | Jednostka | |||||
| Dokładność napięcia wyjściowego | Pełny zakres obciążenia/48V | ±1.0 | % | |||||||
| Regulacja liniowa | Obciążenie znamionowe | ±1.0 | ||||||||
| Regulacja obciążenia | 230VAC | ±1.0 | ||||||||
| Minimalne obciążenie | 0 | |||||||||
| Tętnienia i szumy |
Szerokość pasma 20MHz (wartość międzyszczytowa) |
100 | 120 | mV | ||||||
| Współczynnik temperaturowy | ±0.03 | Redukcja napięcia wejściowego | ||||||||
| Czas podtrzymania | 115VAC | 20 | ms | |||||||
| 230VAC | 50 | |||||||||
| Sygnał DC OK |
Napięcie wyjściowe regulowane zakres ADJ |
9-13.5V/40mA | ||||||||
| Zabezpieczenie nadprądowe | ≥125% Io, tryb stałoprądowy, samoczynne odzyskiwanie | |||||||||
| Zabezpieczenie przed zwarciem |
Tryb stałoprądowy odzyskuje się automatycznie po usunięciu stanu awaryjnego |
|||||||||
|
Zabezpieczenie przeciwprzepięciowe
|
≤16.2V |
Wyjście napięciowe typu hiccup
|
||||||||
| Ogólne | ||||||||||
| Pozycja | Warunki pracy | Min. | Typ. | Max. | Jednostka | |||||
|
Test izolacji
|
Wejście- |
Test wytrzymałości elektrycznej przez 1min., prąd upływu<10mA | 4000 | VAC | ||||||
| Wejście-Wyjście | 2000 | |||||||||
| Wyjście- |
500 | |||||||||
|
Izolacja Rezystancja |
Wejście- |
Napięcie testowe: 500VDC | 100 |
MΩ
|
||||||
| Wejście-Wyjście | ||||||||||
| Wyjście- |
||||||||||
| Temperatura pracy | -30 | +70 | °C | |||||||
| Temperatura przechowywania | -40 | +85 | ||||||||
| Wilgotność przechowywania | Bez kondensacji | 10 | 95 | %RH | ||||||
| Wilgotność pracy | 20 | 90 | ||||||||
| Częstotliwość przełączania | 230VAC, 100% obciążenia | 65 | kHz | |||||||
| Redukcja mocy |
Temperatura pracy redukcja mocy 50°C do -70°C |
2.5 | %/°C | Redukcja napięcia wejściowego | ||||||
| 85VAC-100VAC | 1.33 | %/VAC | Standard bezpieczeństwa | |||||||
| Projekt zgodny z UL/EN/IEC/BS EN62368-1, |
|
UL61010-1, UL508 Klasa bezpieczeństwa |
||||||||
| KLASA I | MTBF | |||||||||
| MIL-HDBK-217F@25°C | >300,000h | Mechaniczne | ||||||||
| Materiał obudowy | |
| Tworzywo sztuczne, żaroodporne (UL94V-0) | Wymiary |
| 95.00 x 22.50 x 85.00 mm | Waga |
| 125g (Typ.) | Metoda chłodzenia |
| Konwekcja swobodna powietrzem | Standardy i wyniki testów |
Kompatybilność elektromagnetyczna
| Emisje | |||
| CE | CISPR32/EN55032 KLASA B | Prąd harmoniczny | |
| CISPR32/EN55032 KLASA B | Prąd harmoniczny | ||
| IEC/EN61000-3-2 KLASA A | Odporność | ||
| ESD | IEC/EN 61000-4-2 |
Styk ±6KV/Powietrze ±8KV kryteria działania A |
Spadki napięcia |
| IEC/EN 61000-4-3 10V/m | kryteria działania A | Spadki napięcia | |
| IEC/EN 61000-4-4 ±2KV | kryteria działania A | Spadki napięcia | |
| IEC/EN 61000-4-5 linia do linii ±2KV/linia do ziemi ±4KV | kryteria działania A | Spadki napięcia | |
| IEC/EN61000-4-6 10 Vr.m.s | kryteria działania A | Spadki napięcia | |
| IEC/EN61000-4-8 30A/m | kryteria działania A | Spadki napięcia | |
|
krótkie przerwy i wahania napięcia odporność IEC/EN61000-4-11 |
100% spadek 1 okres 30% spadek 25 okresów (50Hz) 30 okresów (60Hz) kryteria działania B |
Uwaga | |
1. Przy napięciu wejściowym AC między 85-100VAC i napięciu wejściowym DC między 120-140VDC moc wyjściowa musi być zredukowana zgodnie z krzywymi redukcji mocy w zależności od temperatury.
2. Produkt nadaje się do zastosowań z naturalnym chłodzeniem powietrzem.
Opcje zamówienia
IM-DAC220/DC12V1.67A
| AC220V na DC12V1.67A, 20W, montaż na szynie DIN, -30°C~70°C | IM-DAC220/DC24V1A |
| AC220V na DC24V1A, 24W, montaż na szynie DIN, -30°C~70°C | IM-DAC220/DC48V2.5A |
| AC220V na DC48V2.5A, 120W, montaż na szynie DIN, -40°C~70°C | IM-DAC220/DC48V5A |
| AC220V na DC48V5A, 240W, montaż na szynie DIN, -40°C~70°C | IM-DAC220/DC48V10A |
| AC220V na DC48V10A, 480W, montaż na szynie DIN, -40°C~70°C | FAQ |
1. Co oznacza "Szyna DIN" i jak jest zainstalowany ten zasilacz?
