1. Tło projektu
W środowiskach zdalnych i o ograniczonej infrastrukturze wdrażanie jest niezawodnesystemy nadzorustanowi podwójne wyzwanie: zapewnienie stabilnej łączności sieciowej i zapewnienie ciągłego zasilania.
Tradycyjne rozwiązania oparte na sieci są często niewykonalne ze względu na wysokie koszty instalacji lub ograniczenia geograficzne.
W tym projekcie klient potrzebował systemu CCTV działającego całkowicie poza siecią, zdolnego do zasilania sześciu kamer IP, każda zużywająca około 25 W, bez konieczności korzystania z zewnętrznej infrastruktury elektrycznej.
Oczekiwania były jasne: kompletne, wstępnie zaprojektowane rozwiązanie typu plug-and-play obejmujące wytwarzanie energii, przechowywanie i transmisję danych.
2. Wymagania systemowe
3. Przegląd rozwiązania
Wychodząc naprzeciw wymaganiom klienta zaprojektowaliśmy zintegrowanąsystem nadzoru PoE zasilany energią słoneczną, łącząc wytwarzanie energii, magazynowanie i dystrybucję sieci w jednej szafie zewnętrznej.
System zawiera:
4. Projektowanie i konfiguracja systemu
4.1 Analiza zużycia energii
Całkowite obciążenie systemu obliczono w następujący sposób:
Kamery: 6 × 25 W = 150 W
Przełącznik PoE napowietrzny: ~15W
Całkowite obciążenie systemu: ~165W
To ciągłe obciążenie stanowi podstawę zarówno doboru rozmiaru akumulatora, jak i konstrukcji panelu słonecznego.
4.2 Magazynowanie energii (system akumulatorowy)
Aby zapewnić nieprzerwaną pracę w nocy i w warunkach słabego nasłonecznienia, system zaprojektowano z 1-dniową autonomią.
Dzienne zużycie energii: 165 W × 24 godz. ≈ 3960 Wh
Konfiguracja baterii: Akumulator 48V 100Ah LiFePO4 (pojemność użytkowa ~4,8kWh)
Taka konfiguracja uwzględnia ograniczenia głębokości rozładowania i zapewnia długą żywotność baterii (zwykle > 4000 cykli).
4.3 Wytwarzanie energii słonecznej
Aby utrzymać dzienne zużycie energii, wielkość układu fotowoltaicznego dobrano na podstawie średnich godzin szczytowego nasłonecznienia.
Zapotrzebowanie energetyczne: ~4kWh/dzień
Szczytowe godziny nasłonecznienia: ~5 godzin dziennie
Obliczona moc fotowoltaiczna: ≈ 800W
Projekt końcowy (z marginesem bezpieczeństwa): system paneli słonecznych o mocy 1 kW (np. panele 2 × 550 W)
Zapewnia to stabilną pracę nawet w nieoptymalnych warunkach atmosferycznych.
4.4 Zarządzanie energią
Wybrano regulator ładowania słonecznego 48 V / 40 A MPPT (śledzenie maksymalnego punktu mocy), aby:
4.5 Rdzeń sieci:Przełącznik Power Booster PoE
W układzie zastosowano przemysłowy układ IM-FP288BGEPrzełącznik PoEjako centralna jednostka sieciowa i dystrybucyjna.
Kluczowe cechy:
Ten przełącznik Ethernet umożliwia zarówno transmisję danych, jak i dostarczanie zasilania za pomocą jednego kabla Ethernet, upraszczając instalację i zmniejszając złożoność okablowania.

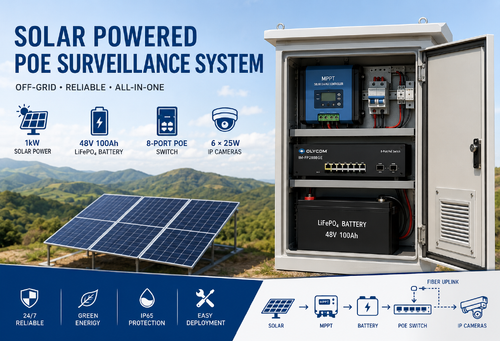

4.6 Integracja gabinetu
Wszystkie komponenty są zintegrowane w zewnętrznej obudowie o stopniu ochrony IP65, zaprojektowanej z myślą o trwałości i łatwości wdrożenia.
Układ wewnętrzny:
Sekcja górna: sterownik MPPT i zabezpieczenie DC (wyłączniki, ochrona przeciwprzepięciowa)
Część środkowa: 8-portowy przełącznik PoE (IM-FP288BGE)
Część dolna: akumulator LiFePO4
Interfejsy zewnętrzne:
Wejście słoneczne
Wyjścia kamery/PoE
Łącze światłowodowe
Dodatkowe funkcje:
Obudowa ze stali antykorozyjnej
Układ wentylacji lub wentylatora chłodzącego
Wodoodporne dławiki kablowe
Zamykane drzwi dla bezpieczeństwa
5. Architektura systemu
System działa w formie zamkniętej sieci energetycznej i transmisji danych:
Panele słoneczne wytwarzają prąd stały
Kontroler MPPT reguluje i ładuje akumulator
Bateria zapewnia stabilne zasilanie 48V DC
Przełącznik PoE rozdziela zasilanie i dane do kamer
Dane wideo są przesyłane za pośrednictwem łącza światłowodowego
Taka architektura zapewnia ciągłą pracę, wysoką wydajność i minimalne wymagania konserwacyjne.
6. Kluczowe zalety
6.1: Praca całkowicie poza siecią
Brak zależności od zasilania sieciowego, idealne rozwiązanie do wdrożeń zdalnych lub tymczasowych.
6.2:Zintegrowany projekt
Wszystkie komponenty są wstępnie zainstalowane i zoptymalizowane w jednej szafie.
6.3:Wysoka niezawodność
Sprzęt klasy przemysłowej zapewnia stabilną pracę w trudnych warunkach.
6.4:Skalowalność
Dodatkowe kamery lub większą autonomię można obsługiwać za pomocą aktualizacji modułowych.
6,5:Uproszczone wdrażanie
System plug-and-play minimalizuje czas prac inżynieryjnych i instalacji na miejscu.
7. Wniosek
Projekt ten pokazuje, jak dobrze zaprojektowany system nadzoru PoE zasilany energią słoneczną może skutecznie sprostać wyzwaniom związanym ze zdalnym monitorowaniem.
Łącząc infrastrukturę wytwarzania, magazynowania i sieci w jedno rozwiązanie, system zapewnia:
Rozwiązania tego typu zyskują coraz większą wartość w zastosowaniach takich jak:
Ten przypadek ilustruje przejście od samodzielnego dostarczania sprzętu do pełnej integracji systemu, umożliwiającej dostarczanie wyższej wartości i silniejsze zaangażowanie klientów.
W razie potrzeby system można dodatkowo dostosować, aby obsługiwał większą autonomię, większą liczbę kamer lub hybrydowe wejścia zasilania, w zależności od potrzeb konkretnego projektu.
Proszęskontaktuj się z namiaby uzyskać więcej informacji.
