Niezawodne Przesyłanie Alarmów dla Systemu Monitorowania Bezpieczeństwa Kolei

Tło projektu

Projekt monitorowania bezpieczeństwa kolei wymagał niezawodnego rozwiązania komunikacyjnego do przesyłania wielu sygnałów alarmowych między zdalnymi stacjami terenowymi a scentralizowanym centrum sterowania.

System obejmował różne urządzenia bezpieczeństwa, punkty monitorowania stanu sprzętu przemysłowego i interfejsy alarmów awaryjnych rozmieszczone w różnych lokalizacjach.

Ze względu na dużą odległość transmisji i złożone środowisko przemysłowe, zespół projektowy potrzebował stabilnego przemysłowego konwertera styków, który mógłby zapewnić dokładną transmisję sygnału, jednocześnie unikając powszechnych problemów występujących w tradycyjnych systemach komunikacji miedzianej.

Po ocenie technicznej zespół inżynierów wybrał rozwiązanie typu "Przemysłowy konwerter styków na światłowód" oparte na platformie Olycom IM610-8K↑↓WT/R. Rozwiązanie zostało zaprojektowane do przesyłania 8-kanałowych sygnałów styków przez sieci światłowodowe, zapewniając niezawodną komunikację w zastosowaniach przemysłowych i bezpieczeństwa.Wyzwanie projektu: Transmisja sygnałów alarmowych na duże odległościW tradycyjnych systemach monitorowania sygnały styków są zazwyczaj przesyłane za pomocą kabli miedzianych.

Jednak wraz ze wzrostem odległości mogą pojawić się następujące wyzwania:

Utrata sygnału podczas transmisji na duże odległości

Zakłócenia elektromagnetyczne (EMI) w środowiskach przemysłowych

• Zakłócenia o częstotliwości radiowej (RFI)
• Problemy z pętlą masy między różnymi obiektami
• W przypadku systemów monitorowania kolei, elektrowni, zakładów przemysłowych i projektów bezpieczeństwa problemy te mogą wpływać na dokładność alarmów i niezawodność systemu.
• Klient potrzebował światłowodowego rozwiązania do transmisji alarmów, które mogłoby połączyć zdalne punkty alarmowe z centralną platformą monitorowania, jednocześnie utrzymując stabilne działanie w trudnych warunkach środowiskowych.

Rozwiązanie: Konwersja styków przemysłowych na światłowód

W ramach projektu wdrożono urządzenie IM610-8K↑↓WT/R jako most komunikacyjny między polowymi urządzeniami alarmowymi a centrum monitorowania.

Architektura systemu wyglądała następująco:

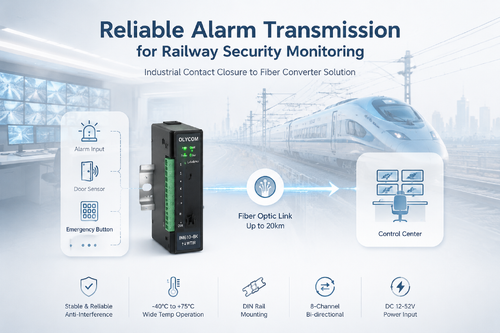

Urządzenia alarmowe → Przemysłowy konwerter styków → Łącze światłowodowe → Centrum sterowaniaRozwiązanie zapewniało:Transmisja 8-kanałowych sygnałów styków

Dwukierunkowa komunikacja światłowodowa

Transmisja jednowłóknowa z technologią WDM

Montaż na szynie DIN do instalacji przemysłowych

• Łączność światłowodowa na duże odległości
• Konwerter obsługuje transmisję światłowodem jednomodowym na standardową odległość roboczą 20 km i obsługuje zastosowania światłowodowe wielomodowe dla krótszych połączeń.
• Dlaczego wybrać przemysłowy konwerter światłowodowy?
• Pytanie: Dlaczego wybrano komunikację światłowodową zamiast tradycyjnej transmisji miedzianej?
• Komunikacja światłowodowa oferuje szereg zalet w projektach przemysłowych.

W przeciwieństwie do kabli miedzianych, transmisja światłowodowa nie jest zakłócana przez zakłócenia elektryczne. To sprawia, że przemysłowy konwerter światłowodowy na szynę DIN jest szczególnie odpowiedni do środowisk takich jak systemy kolejowe, fabryki, obiekty energetyczne i sieci monitorowania zewnętrznego.

Rozwiązanie eliminuje problemy związane z:

Zakłóceniami EMI

Zakłóceniami RFI

Różnicami potencjałów masy

W rezultacie system monitorowania osiąga wyższą niezawodność i niższe wymagania konserwacyjne.

• Elastyczne wsparcie interfejsów dla różnych zastosowań przemysłowych
• Jednym z ważnych wymagań klienta była kompatybilność z istniejącym sprzętem alarmowym.
• Przemysłowy konwerter styków obsługuje wiele typów sygnałów, w tym:

TTL

RS-232

RS-422

RS-485

• Rozszerzenie zastosowań: Poza monitorowaniem kolei
• Strona wyjściowa obsługuje:
• Wyjście binarne
• TTL
• RS-232/422/485

Wyjście przekaźnikowe

• Ta elastyczność pozwala integratorom systemów na podłączenie różnych urządzeń przemysłowych bez wymiany istniejącej infrastruktury.
• Rozszerzenie zastosowań: Poza monitorowaniem kolei
• Chociaż ten projekt skupiał się na monitorowaniu bezpieczeństwa kolei, ta sama technologia konwertera styków na światłowód może być stosowana w wielu scenariuszach przemysłowych.
• System monitorowania bezpieczeństwa

W projektach "bezpiecznego miasta" i sieciach nadzoru bezpieczeństwa wiele punktów alarmowych często wymaga połączenia na duże odległości. Komunikacja światłowodowa zapewnia stabilną transmisję między zdalnymi lokalizacjami a centrami dowodzenia.

Automatyka przemysłowa

Fabryki i systemy automatyki przemysłowej wymagają niezawodnego monitorowania stanu maszyn, przełączników i urządzeń bezpieczeństwa. Przemysłowe konwertery światłowodowe pomagają utrzymać stabilność komunikacji w środowiskach z zakłóceniami elektrycznymi.

Przemysł energetyczny i zastosowania energetyczne

Elektrownie i obiekty pól naftowych często obejmują rozproszone systemy monitorowania urządzeń. Światłowodowa transmisja alarmów zmniejsza ryzyko zakłóceń i poprawia niezawodność komunikacji.

Infrastruktura transportowa

Monitorowanie autostrad, stacji poboru opłat, lotnisk i systemów kolejowych wymaga ciągłego działania. Wytrzymały przemysłowy konwerter światłowodowy stanowi praktyczne rozwiązanie dla tych krytycznych sieci komunikacyjnych.

Konstrukcja przemysłowa do trudnych warunków

Projekt wymagał sprzętu komunikacyjnego zdolnego do pracy w trudnych warunkach.

Wybrany przemysłowy konwerter styków charakteryzuje się:

Zasilanie DC 12-52V

Temperatura pracy od -40°C do +75°C

Konstrukcja do montażu na szynie DIN

Kompaktowa obudowa przemysłowa

• Te specyfikacje pozwalają na wdrożenie w szafach zewnętrznych, przemysłowych pokojach sterowniczych i środowiskach infrastruktury transportowej.
• Często zadawane pytania
• Pytanie: Co to jest przemysłowy konwerter styków?
• Przemysłowy konwerter styków to urządzenie komunikacyjne, które konwertuje elektryczne sygnały alarmowe lub binarne na sygnały optyczne do transmisji przez sieci światłowodowe. Jest powszechnie stosowany w monitorowaniu bezpieczeństwa, automatyce przemysłowej i systemach transportowych.

Pytanie: Ile kanałów obsługuje ten konwerter światłowodowy?

IM610-8K↑↓WT/R obsługuje 8 kanałów transmisji sygnałów styków, umożliwiając komunikację wielu urządzeń alarmowych za pośrednictwem jednego łącza światłowodowego.

Pytanie: Czy może działać w trudnych warunkach przemysłowych?

Tak. Urządzenie obsługuje szeroki zakres temperatur pracy od -40°C do +75°C i jest przeznaczone do zastosowań przemysłowych wymagających stabilnej, długoterminowej pracy.

Pytanie: Jakie branże potrzebują konwerterów styków na światłowód?

Typowe zastosowania obejmują:

Systemy monitorowania kolei

Systemy ochrony bezpieczeństwa

Automatyka przemysłowa

Projekty energetyczne

• Monitorowanie pól naftowych
• Infrastruktura transportowa
• Wynik projektu
• Dzięki zastąpieniu tradycyjnej transmisji alarmów miedzianych światłowodowym rozwiązaniem komunikacyjnym, projekt monitorowania kolei osiągnął bardziej niezawodną transmisję sygnału, poprawił stabilność systemu i zmniejszył ryzyko związane z zakłóceniami.
• Przemysłowy konwerter styków na światłowód stanowił skuteczne rozwiązanie do łączenia rozproszonych systemów alarmowych z scentralizowanymi platformami monitorowania.
• Dla inżynierów i integratorów systemów pracujących nad projektami monitorowania bezpieczeństwa, automatyki przemysłowej i komunikacji transportowej, światłowodowa transmisja styków oferuje niezawodną metodę budowy nowoczesnych przemysłowych sieci komunikacyjnych.
