Przegląd projektu
Klient potrzebował systemu transmisji typu punkt-punkt DWDM o dużej przepustowości, aby połączyć dwie lokalizacje centrów danych za pośrednictwem istniejącej infrastruktury ciemnego światłowodu.
Do podstawowych wymagań zaliczały się:
|
Przedmiot |
Wymóg |
|
Typ usługi |
Ethernet 10GE |
|
Pojemność początkowa |
200G |
|
Przyszła rozbudowa |
400G |
|
Odległość światłowodu |
50Km |
|
Utrata włókien |
15 ~ 18dB |
|
Ochrona |
Ochrona linii optycznej (OLP) |
|
Architektura |
DWDM typu punkt-punkt |
|
Strategia ekspansji |
Płatność w miarę wzrostu |
Klient planował w początkowej fazie aktywować tylko usługi 20 x 10G, a później rozszerzyć je do usług 40 x 10G bez wymiany istniejącej platformy DWDM.
Cele projektu
Projekt projektu skupiał się na następujących celach inżynierskich:
Obsługa spójnej transmisji 200G na dystansie 50 km
Pozwól na bezproblemową aktualizację do 400G
Zapewnij wysoką stabilność transmisji przy tłumieniu światłowodu 15 ~ 18 dB
Zapewnij redundancję ochrony optycznej
Zminimalizuj nakłady inwestycyjne podczas wdrożenia w fazie 1
Zachowaj inwestycję w warstwę optyczną na potrzeby przyszłej rozbudowy
Architektura rozwiązania
Proponowane rozwiązanie opiera się naSpójna platforma DWDM Olycom OM5800 DCI-BOX.

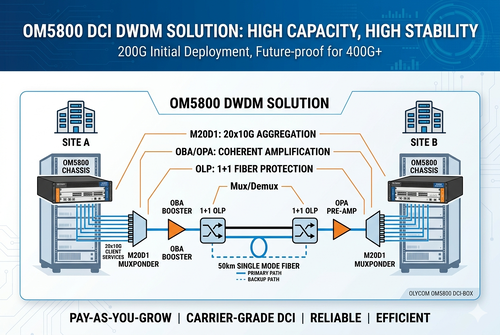

1. Architektura systemu
Strona A
↓
Platforma DWDM OM5800
↓
Światłowód jednomodowy o długości 50 km
↓
Platforma DWDM OM5800
↓
Strona B
2. Konfiguracja sprzętu
2.1 Warstwa optyczna
|
Moduł |
Funkcjonować |
|
OMD08 |
8-kanałowy multiplekser/demux DWDM |
|
OP1 |
Ochrona linii optycznej 1+1 |
|
OBA |
Wzmacniacz wzmacniający |
|
OPA |
Przedwzmacniacz |
|
OCM (opcjonalnie) |
Monitorowanie kanałów optycznych |
|
OTDR (opcjonalnie) |
Monitorowanie włókien |
2.2 Warstwa elektryczna
Faza 1 — wdrożenie 200G
|
Moduł |
Funkcjonować |
|
M20D1 |
20 x 10GE → 1 x 200G spójny multiplekser |
Faza 2 — Rozbudowa 400G
|
Moduł |
Funkcjonować |
|
2*M20D1 |
2*20 x 10GE → 2 x 200G spójny multiplekser |
|
T4Q1 (opcjonalnie) |
4 x 100GE → 1 x 400G spójny transponder |
Szczegóły projektu inżynieryjnego
1. Agregacja usług klienta
Karta muxpondera M20D1 łączy dwadzieścia usług klienckich 10GE w jedną spójną długość fali optycznej 200G.
Charakterystyka techniczna
|
Parametr |
Specyfikacja |
|
Interfejsy klienta |
20x SFP+ 10GE |
|
Interfejs liniowy |
1 x CFP2-DCO 200G |
|
Siatka DWDM |
Możliwość przestrajania pasma C 50 GHz |
|
Modulacja |
QPSK/16QAM |
|
FEC |
OFEC |
|
Mapowanie usług |
ODU2 → ODUC2 → OTUC2 |
Spójny moduł CFP2-DCO zapewnia zwiększoną tolerancję OSNR i lepszą wydajność transmisji w porównaniu z tradycyjną szarą optyką.
2. Analiza budżetu łącza optycznego
Warunki włókien
|
Przedmiot |
Wartość |
|
Odległość światłowodu |
50Km |
|
Tłumienie włókien |
15 ~ 18dB |
|
Margines złącza/złącza |
2 ~ 3dB |
|
Całkowita szacunkowa utrata łącza |
18 ~ 21dB |
Ponieważ całkowite tłumienie optyczne zbliża się do progu czułości odbiornika spójnego, wprowadza się wzmocnienie EDFA.
Projekt wzmocnienia EDFA
Rozwiązanie przyjmuje:
|
Typ wzmacniacza |
Pozycja |
|
OBA |
Wzmacniacz strony transmisji |
|
OPA |
Odbierz boczny przedwzmacniacz |
Można dodać opcjonalne wzmocnienie linii OLA w celu przyszłego wdrożenia o większej wydajności.
Charakterystyka EDFA
|
Przedmiot |
Wartość |
|
Osiągać |
Do 33dB |
|
Moc wyjściowa |
Do +20dBm |
|
Liczba szumów |
Typowe 5dB |
|
Zespół roboczy |
Pasmo C 1528 ~ 1565 nm |
Konstrukcja wzmacniacza zapewnia wystarczający margines OSNR dla spójnej transmisji 200G w całym zakresie optycznym.
3. Planowanie kanałów DWDM
Faza 1
|
Ratunek |
Stosowanie |
|
Aktywne kanały |
1 |
|
Zajęta pojemność |
200G |
|
Zarezerwowane kanały |
7 |
Faza 2
|
Ratunek |
Stosowanie |
|
Aktywne kanały |
2 |
|
Zajęta pojemność |
400G |
|
Zarezerwowane kanały |
Przyszła rozbudowa |
Platforma OMD08 obsługuje do 8 długości fal w siatce DWDM 50 GHz, umożliwiając przyszłą migrację w kierunku:
Spójne długości fal 400G
Spójne długości fal 800G
Sieć ROADM
Architektura DCI obejmująca wiele lokalizacji
4. Projekt ochrony optycznej
Aby zagwarantować ciągłość usług, system integruje zabezpieczenie linii optycznej OP1.
Funkcje ochronne
|
Funkcjonować |
Opis |
|
Tryb ochrony |
Ochrona włókien 1+1 |
|
Czas przełączania |
<15 ms |
|
Tryb pracy |
Automatyczny/Ręczny |
|
Tryb odzyskiwania |
Utrzymany |
|
Interfejs |
Nazwa |
Funkcjonować |
|
WYRYSOWAĆ |
Interfejs wejściowy PA/LA/BA |
Port wejściowy zasilania optycznego małego sygnału. |
|
WYPISZ SIĘ |
Interfejs wyjściowy PA/LA/BA |
Wzmocniony wyjściowy port optyczny EDFA. |
|
OTDR IN1 |
Interfejs wejściowy OTDR |
Port optyczny wejścia sygnału OTDR |
|
PONIEDZIAŁEK |
Port monitorowania |
Interfejs monitorowania wydajności EDFA, podłącz do OPM lub spektrometru. |
|
KOM.WDM |
Port COM |
Port optyczny WDM COM |
|
WDM 1510 |
Sygnał 1510 |
Port sygnału świetlnego 1510 |
|
WDM1550 |
Sygnał 1550 |
Port sygnału świetlnego 1550 |
|
WYJŚCIE OSC |
Port wyjściowy kanału monitorowania |
Połącz SFP RX, aby przesyłać informacje dotyczące zarządzania siecią. |
|
RX |
Port wejściowy modułu optycznego |
Przesyłaj informacje dotyczące zarządzania siecią |
|
Teksas |
Port wyjściowy modułu optycznego |
Przesyłaj informacje dotyczące zarządzania siecią |
Mechanizm ochronny
1. W normalnych warunkach: Ruch odbywa się na głównej ścieżce optycznej, Swłókno wtórne pozostaje w trybie gotowości
2. Gdy nastąpi degradacja lub przerwanie włókna: Monitorowanie mocy optycznej wykrywa nieprawidłowości
OP1 automatycznie przełącza ruch na ścieżkę zapasowąIprzerwa w działaniu urządzenia jest zminimalizowana do milisekund
Architektura ta znacznie poprawia dostępność sieci i niezawodność SLA.
5. Strategia przyszłej ekspansji
Klient zażądał długoterminowej skalowalności bez konieczności poważnej wymiany sprzętu.
Platforma OM5800 obsługuje:
|
Kierunek aktualizacji |
Zdolność |
|
200G → 400G |
Utrzymany |
|
400G → 800G |
Utrzymany |
|
Stała siatka → Elastyczna siatka |
Utrzymany |
|
Punkt-punkt → ROADM |
Utrzymany |
Klient może stopniowo zwiększać przepustowość usługi, korzystając ponownie z:
Istniejące podwozie
Multiplekser/demux DWDM
Wzmacniacze optyczne
System ochrony
Infrastruktura światłowodowa
Minimalizuje to przyszłe koszty aktualizacji i zakłócenia operacyjne.
Wdrożenie na poziomie stojaka
Konfiguracja sugerowana przez witrynę
|
Sprzęt |
Ilość |
|
Obudowa OM5800 |
1 |
|
Karta M20D1 |
1~2 |
|
Karta OP1 OLP |
1 |
|
Wzmacniacz OBA |
1 |
|
Wzmacniacz OPA |
1 |
|
Moduł DWDM OMD08 |
1 |
|
Moduły podwójnego zasilania |
2 |
Zalety operacyjne
1. Wysoka niezawodność:Spójna technologia transmisji
2. Efektywne wykorzystanie włókien
3. Architektura modułowa
4. Architektura klasy operatorskiej
Wniosek
Spójna platforma DWDM OM5800 z powodzeniem zapewniła skalowalne rozwiązanie w zakresie transmisji DCI klasy operatorskiej dla 50-kilometrowej miejskiej sieci optycznej klienta.
W ramach projektu osiągnięto:
Początkowe wdrożenie 200G
Płynna ścieżka migracji w kierunku 400G
Niezawodna transmisja powyżej 15 ~ 18 dB strat optycznych
Szybkie przełączanie ochrony optycznej
Długoterminowa ochrona inwestycji infrastrukturalnych
Ten przypadek pokazuje elastyczność i skalowalność platformy OM5800 dla korporacyjnych zastosowań DCI, transportu przewoźników i optycznej sieci szkieletowej metra.
