Tło projektu
Projekt dalekosiężnej sieci optycznej wymagał wydajnego, opłacalnego rozwiązania transmisyjnego między dwoma punktami oddalonymi o 90 km.
Klient potrzebował transportu ruchu klienckiego 4×100G przez jedną infrastrukturę światłowodową, minimalizując prace budowlane i koszty światłowodów, przy jednoczesnym zachowaniu wysokiej niezawodności i łatwości zarządzania.
Po ocenie technicznej zespół inżynierów wybrał platformę Olycom OM5800, wdrażając rozwiązanie DWDM oparte na pojedynczym światłowodzie dwukierunkowym, wykorzystujące spójne transceivery CFP2 BiDi 400G w połączeniu z pasywną technologią rozdzielacza pasm.
Wyzwanie projektu: Spójna transmisja na pojedynczym światłowodzie
Spójne transceivery optyczne działające na pojedynczym światłowodzie napotykają fundamentalne wyzwanie fizyczne: transmitowany sygnał optyczny jest znacznie silniejszy niż odbierany sygnał z drugiego końca.
Na współdzielonym światłowodzie rozproszenie wsteczne Rayleigha i odbicia od złączy od sygnału wychodzącego wracają do odbiornika, potencjalnie przeciążając detektor spójny.
Dodatkowe wyzwania dla tego wdrożenia obejmowały:
Rozwiązanie: Spójne DWDM BiDi z rozdzielaczem pasm
W ramach projektu wdrożono platformę Olycom OM5800 z następującą architekturą:

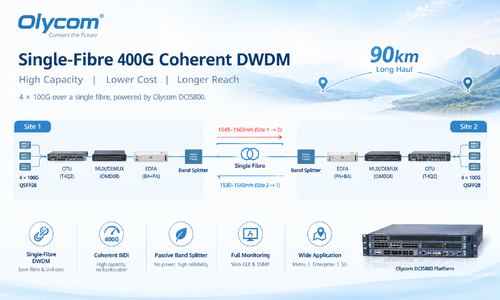

Strona klienta → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → Rozdzielacz pasm → Pojedynczy światłowód → Rozdzielacz pasm → EDFA (PA+BA) → MUX/DEMUX → OTU → Strona klienta
Kluczem do umożliwienia spójnej transmisji na pojedynczym światłowodzie jest rozdzielacz pasm, który dzieli pasmo C na dwa oddzielne pasma długości fal:
Sam moduł CFP2 spójny 400G jest transceiverem BiDi — wykorzystuje pojedynczy port optyczny, z Tx w paśmie czerwonym i Rx w paśmie niebieskim.
Eliminuje to problem rozproszenia wstecznego na poziomie transceivera, podczas gdy rozdzielacz pasm zapewnia pasywną izolację długości fal po stronie linii.
Nie są wymagane żadne specjalne światłowody ani aktywne komponenty do osiągnięcia separacji dwukierunkowej.
Dlaczego spójne DWDM na pojedynczym światłowodzie?
Pytanie: Dlaczego wybrać pojedynczy światłowód zamiast konwencjonalnego wdrożenia na dwóch światłowodach?
Spójne DWDM na pojedynczym światłowodzie zmniejsza o połowę wymagania dotyczące infrastruktury światłowodowej, bezpośrednio redukując zarówno koszty dzierżawy światłowodów, jak i wydatki na prace budowlane.
W przypadku tras dalekosiężnych, gdzie dostępność światłowodów jest ograniczona lub droga, stanowi to znaczące oszczędności operacyjne i kapitałowe.
Rozdzielacz pasm jest w pełni pasywnym komponentem, który nie wymaga zasilania, dodając znikomej złożoności, jednocześnie umożliwiając architekturę opartą na pojedynczym światłowodzie.
W połączeniu ze spójnymi transceiverami BiDi, rozwiązanie zapewnia przepustowość 400G przy takim samym śladzie światłowodowym jak tradycyjny system jednokanałowy.
Kluczowe parametry wdrożenia
Odległość odcinka: 90 km
Strata na odcinku: ~25 dB
Przepustowość po stronie linii: 400G (agregacja 4×100G)
Typ transceivera: 400G Coherent CFP2 BiDi
Interfejsy klienckie: 4×100G QSFP28 (100GBASE-LR4)
Wzmocnienie: OBA20/G12 (Booster) + OPA16/G20 (Pre-amp) na kierunek
Mux/Demux: OMD08 — 8-kanałowy DWDM 100 GHz C21–C28
Technologia pojedynczego światłowodu: Rozdzielacz pasm (separacja pasma C czerwone/niebieskie)
Zarządzanie: OM5800 NMS przez Web GUI i SNMP
Rozszerzenie zastosowań: Poza łączami punkt-punkt
Chociaż to wdrożenie skupiało się na łączu dalekosiężnym punkt-punkt, ta sama platforma OM5800 i podejście BiDi na pojedynczym światłowodzie ma zastosowanie w różnych scenariuszach sieciowych.
1. Sieci metropolitalne i regionalne
Łącza między miastami lub między centrami danych, gdzie światłowody są na wagę złota, korzystają bezpośrednio ze spójnego DWDM na pojedynczym światłowodzie, podwajając efektywną przepustowość istniejącej infrastruktury.
2. Sieci korporacyjne i kampusowe
Organizacje z ograniczoną liczbą ciemnych światłowodów między kampusami lub budynkami mogą wykorzystać spójne DWDM na pojedynczym światłowodzie do maksymalizacji przepustowości bez dodatkowego wdrażania światłowodów.
3. Mobilny backhaul i 5G fronthaul
W miarę skalowania sieci 5G, łącza fronthaul i backhaul coraz częściej wymagają transportu o wysokiej przepustowości i niskim opóźnieniu. Spójne DWDM na pojedynczym światłowodzie zapewnia wydajną ścieżkę modernizacji bez znaczących zmian w infrastrukturze światłowodowej.
Często zadawane pytania
Pytanie: Jak rozdzielacz pasm rozwiązuje problem rozproszenia wstecznego?
Rozdzielacz pasm przypisuje każdy kierunek transmisji do innej części pasma C — czerwonej (1545–1565 nm) i niebieskiej (1530–1545 nm). Ponieważ transceiver CFP2 BiDi nadaje i odbiera w różnych pasmach długości fal, jego własne światło rozproszone wstecznie wypada poza pasmo odbioru i jest filtrowane, zapobiegając zakłóceniom.
Pytanie: Czy rozdzielacz pasm jest komponentem aktywnym?
Nie. Rozdzielacz pasm jest w pełni pasywny — nie wymaga zasilania i nie wprowadza żadnych aktywnych punktów awarii. Przyczynia się to do ogólnej niezawodności rozwiązania opartego na pojedynczym światłowodzie.
Pytanie: Czy platforma OM5800 może być zarządzana zdalnie?
Tak. OM5800 NMS zapewnia interfejs graficzny oparty na przeglądarce internetowej do monitorowania w czasie rzeczywistym wszystkich parametrów transceiverów, w tym mocy Tx/Rx na kanał, progów alarmowych, temperatury, napięcia i stanu LOS. Obsługiwana jest również integracja z ankietowaniem SNMP dla zautomatyzowanych systemów zarządzania siecią.
Pytanie: Jakie interfejsy klienckie są obsługiwane?
Karta OTU T4Q2 obsługuje 4×100G interfejsów klienckich QSFP28, agregując je w jeden sygnał liniowy CFP2 spójny 400G. Platforma obsługuje również konfiguracje o wyższej przepustowości dla przyszłego rozwoju sieci.
