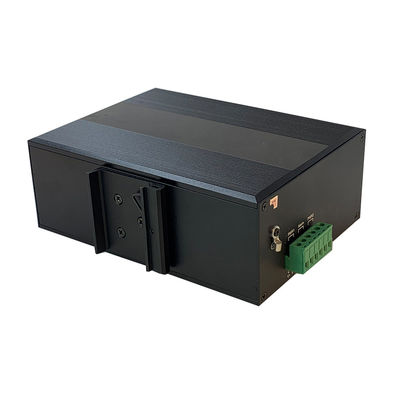

10 Port Layer 2 Web Managed Industrial Gigabit Switch
Wprowadzenie
- Seria IM-FS280GW to przemysłowy przełącznik światłowodowy o temperaturze pracy 10/100/1000 Mbps o temperaturze pracy od -40°C do +75°C.
- Wspieranie dualnego wejścia mocy szerokiego napięcia, wspieranie zarządzania siecią.
- Spełniać wymagania dotyczące stopnia ochrony IP40 i przemysłowej klasy EMC
- Instalacja kolei DIN
- Przejść certyfikację środowiskową niebezpiecznej i spełnić normy FCC i CE
- Niezawodna konstrukcja klasy przemysłowej może zapewnić ciągłe i stabilne działanie systemu automatyki.
Kluczowe cechy
- Ochrona przed napięciami 6KV Ethernet, dostosowana do trudnych warunków zewnętrznych
- Wspieranie automatycznego MDI/MDIX
- Tryb sterowania przepływem: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem przeciwciśnienia
- Zgodne z IEEE 802.3 10Base-T i IEEE 802.3u 100Base-TX
- Mechanizm przełączania przechowywania i przekazywania
- Wsparcie diagnostyki kabla i może zlokalizować punkt awarii
- Wspieranie zarządzania IEEE802.3az EEE (Energy Efficient Ethernet), optymalizacja zużycia energii
- Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Wsparcie Qos, klasyfikacja transportu Qos, Cos, kontrola przepustowości (kierunek wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
- Wsparcie dla IEEE802.1q VLAN, port VLAN, Mac VLAN, IP subnet VLAN, Protokół VLAN, konwerter VLAN, MVR
- Wspieranie dynamicznej agregacji linków IEEE802.3ad LACP, agregacji linków statycznych
- Wsparcie IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Raport agenta IGMP, wgląd w MLD.
- Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet
- Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
- Wsparcie dla klienta DHCP/relais/snooping/opcja snooping 82/opcja relais 82
- Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Wsparcie dla IPV6 Telnet serwer /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Specyfikacja
| Nazwa produktu |
10/100/1000Mbps Zarządzane Przemysłowe Przełączniki Włóknowe (2F+8TP)
|
| Model nr. |
IM-FS280GW
|
|
Port
|
2x 100M/1G/2.5G porty SFP
SM: 1310nm/1550nm, 20km;1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
8x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
|
Standardowy
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP
IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344
IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af
IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
WLAND ID
|
4096 |
|
Ramka Jumbo
|
9.6K |
| Wielkość tabeli adresów MAC |
8K |
|
Funkcje przełączania
|
TTryb wysyłki: przechowywanie i przekazywanie
Przepustowość systemu: 26 Gbps (nieprzepustowość)
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
|
|
Media sieciowe
|
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
Port SFP, odległość transmisji: 20km, 40km, 60km, 80km, 100km
|
|
Światła LED
|
Elektryczność, sieć, światłowody |
|
Zasilanie
|
Napięcie wejściowe: DC 12-52V
Moc bez obciążenia: 5 W
Połączenie odwrotne: wsparcie
|
|
Środowisko
|
Temperatura robocza: -40°C/75°C
Temperatura przechowywania: -40°C -85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
| Informacje mechaniczne |
Muszelka: Muszelka z metalu falistego
Klasa bezpieczeństwa: IP40
Wymiary: 158 x 114,8 x 60 mm
Sposób montażu:mocowanie na szybie
|
Zastosowanie
.
Częste pytania
Jak mogę zainstalować urządzenie?
Odpowiedź: Każdy model z tej serii obsługuje montaż ścienny zgodnie z normą DIN35.
Wymaga to niezbędnych akcesoriów w instalacji, takich jak śruby, zestawy montażowe itp., Niektóre z nich są włączone do pudełka, inne nie.
Czy twój przełącznik obsługuje 155 Mb/s transwiwerów?
O: Tak, prędkość optyczna wynosi 100M/1000M/2500M. Proszę skonfigurować prędkość 100M w interfejsie zarządzania, moduły megabit działają.
Możesz mi powiedzieć, jak działają wskaźniki?
Odpowiedź: Jest to nasza seria przełączników zarządzanych oparta na Vitesse i wszystkie modele mają tę samą definicję wskaźnika, jak poniżej.
PWR: Moc
FX: port światłowodowy ((1/2/3/4)
Pomarańczowy: Link/ACT
Zielony: 1000M Prędkość sieci ((wyłączony, gdy jest 100Mb/s)
Czy ty robisz SKD/CKD?
Odp.: Tak, wiele razy się z tym borykaliśmy.
Jako fabryka, mamy wystarczająco dużo energii i zasobów, aby to załatwić.
Czy mogę dodać moje logo/model do zarządzania?
Odp.: Tak, jest to proste i bezpłatne, prosimy o przesłanie nazwy modelu i logo w formacie PS/AI. Reszta załatwimy i wyślemy zdjęcie do potwierdzenia.
Czy wasze przełączniki obsługują jakieś protokoły pierścieniowe?
O: Tak, nasze przełączniki obsługują STP/RSTP/MSTP i ERPS do konfiguracji pierścieni.
