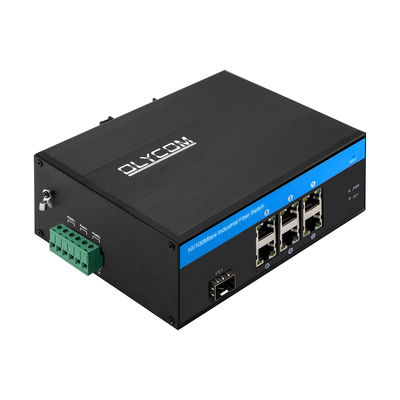

6 portów Industrial Unmanaged Ethernet Switch 10/100Mbps
Wprowadzenie przełącznika sieciowego 6 portów
IM-FS160FE to przełącznik światłowodowy przemysłowy o prędkości 10/100 Mbps, o temperaturze roboczej od -40 °C do + 75 °C
- obsługa podwójnego wejścia mocy szerokiego napięcia
- spełniają wymagania dotyczące stopnia ochrony IP40 i przemysłowej klasy EMC
- Instalacja kolei DIN
- przejść certyfikację środowiskową niebezpieczną i spełnić normy FCC i CE
Niezawodna konstrukcja klasy przemysłowej może zapewnić ciągłe i stabilne działanie systemu automatyki.
Kluczowe cechy szybkiego przełącznika Ethernet
- 6 x 10/100Mbps Porty RJ45 z automatycznym wykrywaniem
- 1 x 100 Mbps port światłowodowy stały
- LED: zasilanie, sieć, światłowody
- Ochrona przed napięciami 6KV Ethernet, dostosowana do trudnych warunków zewnętrznych
- Wspieranie automatycznego MDI/MDIX
- Tryb sterowania przepływem: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem przeciwciśnienia
- Zgodne z IEEE 802.3 10Base-T i IEEE 802.3u 100Base-TX
- Mechanizm przełączania przechowywania i przekazywania
Specyfikacja niezarządzanego przełącznika światłowodowego
| Nazwa produktu |
10/100Mbps Przemysłowy przełącznik światłowodowy (1F+6TP) |
| Model nr. |
IM-FS160FE |
| Port |
1x 100Mpbs port SFP
SM: 1310nm/1550nm, 20km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
6x10/100M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
| Funkcje przełączania |
Tryb przekazywania: przechowywanie i przekazywanie
Przepustowość systemu: 1,4 Gbps (nieprzepustowość)
MAC: 4K
Wielkość bufora pakietów: 1,75 Mb
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
Port SFP, odległość transmisji: 20km, 40km, 60km, 80km, 100km
|
| Światła LED |
Elektryczność, sieć, światłowody |
| Zasilanie |
napięcie wejściowe: DC 12-52V
Moc bezobciążeniowa: 5W
Połączenie odwrotne: wsparcie
|
| Środowisko |
Temperatura robocza: -40°C/75°C
Temperatura przechowywania: -40°C -85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
| Standardy branżowe |
EMI: FCC Część 15 Podczęść B Klasa A, EN 55022 Klasa A
EMS: EN 61000-4-2 (ESD) Poziom 3, EN 61000-4-3 (RS) Poziom 3, EN 61000-4-4 (EFT) Poziom 3, EN 61000-4-5 (Surge) Poziom 3, EN 61000-4-6 (CS) Poziom 3, EN 61000-4-8
Kontrola ruchu drogowego: NEMA-TS2
Wibracje: IEC 60068-2-6
Wolny upadek: IEC 60068-2-32
Wstrząs: IEC 60068-2-27
Kolejny ruch kolejowy: EN 50121-4
|
| Bezpieczeństwo |
Znak CE, handlowy
CE/LVD EN60950
|
| Informacje mechaniczne |
Skórka: skórka metalowa falista
Klasa bezpieczeństwa: IP40
Wymiary: 158 x 115 x 60 mm
Sposób montażu: mocowanie na szybie lub ścianie
|
| Gwarancja |
Wymiana w ciągu 1 roku; 3 lata naprawy |
Szczegóły opakowania przełącznika włóknistego przemysłowego
1Jeden produkt, jedna instrukcja obsługi i jedna karta gwarancyjna są w jednym pudełku.
2. 20 sztuk pudełka w jednym kartonie (67*33*47cm)
Zastosowanie
Pytania i odpowiedzi dotyczące przemysłowego przełącznika niezarządzanego
1Jaki jest wpis mocy?
Odpowiedź: W przypadku przełączników niezarządzanych PoE otrzymuje DC12V ~ 52V, w przypadku przełączników zarządzanych PoE otrzymuje DC48V ~ 57V.
Wszystkie modele obsługują nadmierne wejście.
2Jaki jest budżet PoE?
Odpowiedź: Standardowa moc wyjściowa PoE wynosi 30 W na port.
WeźIM-FP288GWna przykład ma 8 portów PoE, więc budżet wynosi 30W/port*8 portów=240W.
Możemy również obsługiwać wyjście 60W, jeśli jest to wymagane, proszę potwierdzić z nami.
3Jak mogę zainstalować urządzenie?
Odpowiedź: Każdy model z tej serii obsługuje montaż ścienny zgodnie z normą DIN35.
Wymaga to niezbędnych akcesoriów w instalacji, takich jak śruby, zestawy montażowe itp., Niektóre z nich są włączone do pudełka, inne nie.
4Czy twój przełącznik obsługuje 155 Mb/s transwiwerów?
O: Tak, prędkość optyczna wynosi 100M/1000M/2500M. Proszę skonfigurować prędkość 100M w interfejsie zarządzania, moduły megabit działają.
