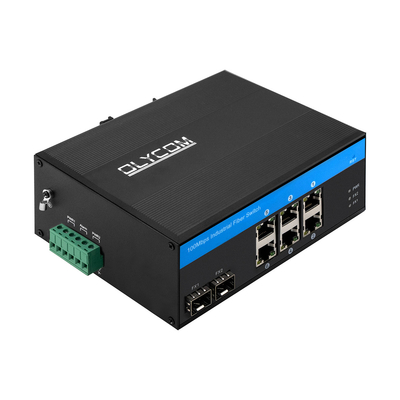

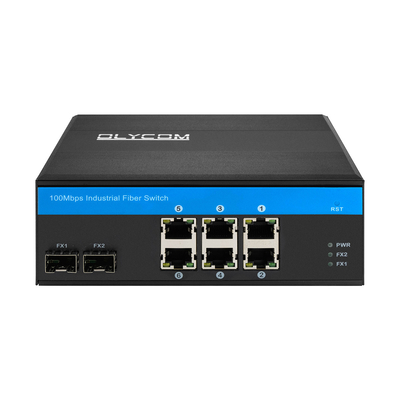

8-portowy niezarządzany przełącznik PoE 10/100 Mb/s
Kluczowa cecha 8-portowego przełącznika Ethernet
- Dostarczanie aktywnego PoE (DC48V) do kamer IP PoE, WAP itp. przez kabel miedziany Cat5 lub wyższy
- 2 porty światłowodowe SFP 100 Mb/s
- 6x10/100 Mb/s RJ45 z automatycznym wykrywaniem, zasilanie IEEE 802.3af/at na portach 1~6
- Wykrywanie trybów PoE (Non-PoE, zgodne z 802.3af/at) podłączonego sprzętu elektrycznego
- Ochrona przeciwprzepięciowa Ethernet 6KV, dostosowana do trudnych warunków zewnętrznych
- Obsługa Auto MDI/MDIX
- Tryb kontroli przepływu: full duplex ze standardem IEEE 802.3x, half-duplex ze standardem Back pressure
- Zgodność z IEEE 802.3 10Base-T i IEEE 802.3u 100Base-TX
- Montaż na szynie DIN lub na ścianie
- Zasięg zasilania do 100 metrów
- Zgodność ze standardami FCC i CE
- Mechanizm przełączania store-and-forward
- Temperatura otoczenia pracy: -40°C～75°C
Jest to idealne rozwiązanie dla nadzoru IP, wiatru, energii elektrycznej, metra PIS, automatyzacji montażu, SCADA zasilania, oczyszczania ścieków, metalurgii, inteligentnego transportu, transportu kolejowego, wojska i innych branż
Specyfikacja przemysłowego przełącznika światłowodowego
| Nazwa produktu |
Przemysłowy przełącznik światłowodowy PoE 10/100 Mb/s (2F+6TP) |
| Model nr. |
IM-FP266FE |
| Port |
2x100M światłowód SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metrów
4x10/100/1000M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
1x6-PIN blok zacisków zasilania
|
| Protokół |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Funkcje przełączania |
Tryb transmisji: store and forward
Opóźnienie przekazywania:<10us
Przepustowość systemu: 1,6 Gb/s (bez zatorów)
MAC: 4K
Rozmiar bufora pakietów: 1,75 Mb
|
| Nośnik sieciowy |
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
|
| Diody LED |
Zasilanie, światłowód, sieć, PoE
PWR: Zasilanie
Światłowód: FX1, FX2
Wł.: transmisja jest normalna
Wył.: transmisja NIE jest normalna (uszkodzony moduł optyczny lub odłączony)
Miedziany pomarańczowy: wskaźnik PoE
Wł.: PoE działa
Wył.: PoE nie działa lub jest to urządzenie Non-PoE
Miedziany zielony: wskaźnik prędkości
Wł.: prędkość transmisji wynosi 1000 Mb/s
Miga: w trakcie transmisji
Wył.: Odłączony lub prędkość pracy wynosi 10/100 Mb/s
|
| Pobór mocy |
Pełne obciążenie bez PoE ≤5W |
| Zasilanie |
Napięcie wejściowe zasilania PoE: 48V (maks. 52V)
Moc wyjściowa pojedynczego zasilania PoE: 30W (port 1~6)
Całkowity budżet: 180W
Napięcie wyjściowe PoE: 48V
Odwrócone połączenie: wsparcie
|
| Okablowanie PoE |
1/2 (V+), 3/6 (V-) |
| Środowisko |
Temperatura pracy: -40°C～75°C
Temperatura przechowywania: -40°C～85°C
Wilgotność robocza: 10%～90%, bez kondensacji
Wilgotność przechowywania: 10%～95%, bez kondensacji
|
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przepięcie: IEC61000-4-5, różnicowe ±2KV, wspólne ±6KV
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
| Informacje mechaniczne |
Obudowa: Falista metalowa obudowa, stopień IP40
Wymiar: 114*93*35mm
Metoda montażu: Montaż na szynie DIN/ścienny
Waga: 0,35 kg/0,45 kg (netto/brutto)
|
| Gwarancja |
3 lata, dożywotnia pomoc techniczna |
Zapewnienie jakości
- Nigdy nie używamy starych i odnowionych materiałów.
- Zawsze próbka przedprodukcyjna przed masową produkcją.
- Profesjonalni inżynierowie sprawdzają jakość.
- Wszystkie produkty przeszły certyfikaty CE, FCC, ROHS i inne.
- Zawsze ostateczna kontrola przed wysyłką.
Zastosowanie przełącznika CCTV PoE
Lista pakowania
- 1 szt. przełącznik
- 1 szt. instrukcja obsługi
Uwaga
Akcesoria (uchwyt na szynę DIN, moduł optyczny, zasilacz, patchcord, kabel sieciowy itp.) NIE są dołączone do pudełka, przygotuj je samodzielnie lub kup cały zestaw od nas
Informacje o pudełku wysyłkowym
Rozmiar produktu: 15,8*11,5*6cm
Rozmiar wewnętrznego pudełka: 25,3*20,8*8cm
Waga produktu: 0,75 kg
Waga opakowania: 0,9 kg
Rozmiar kartonu głównego: 55,5*40*41cm
Ilość w opakowaniu: 20 szt.
Waga opakowania: 20 kg
Akcesoria
| Przemysłowy moduł optyczny |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Przemysłowy zasilacz DIN |
| IM-DAC220/DC48V1.6A |
AC220V do DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V do DC48V2.5A, -40℃～70℃ |
