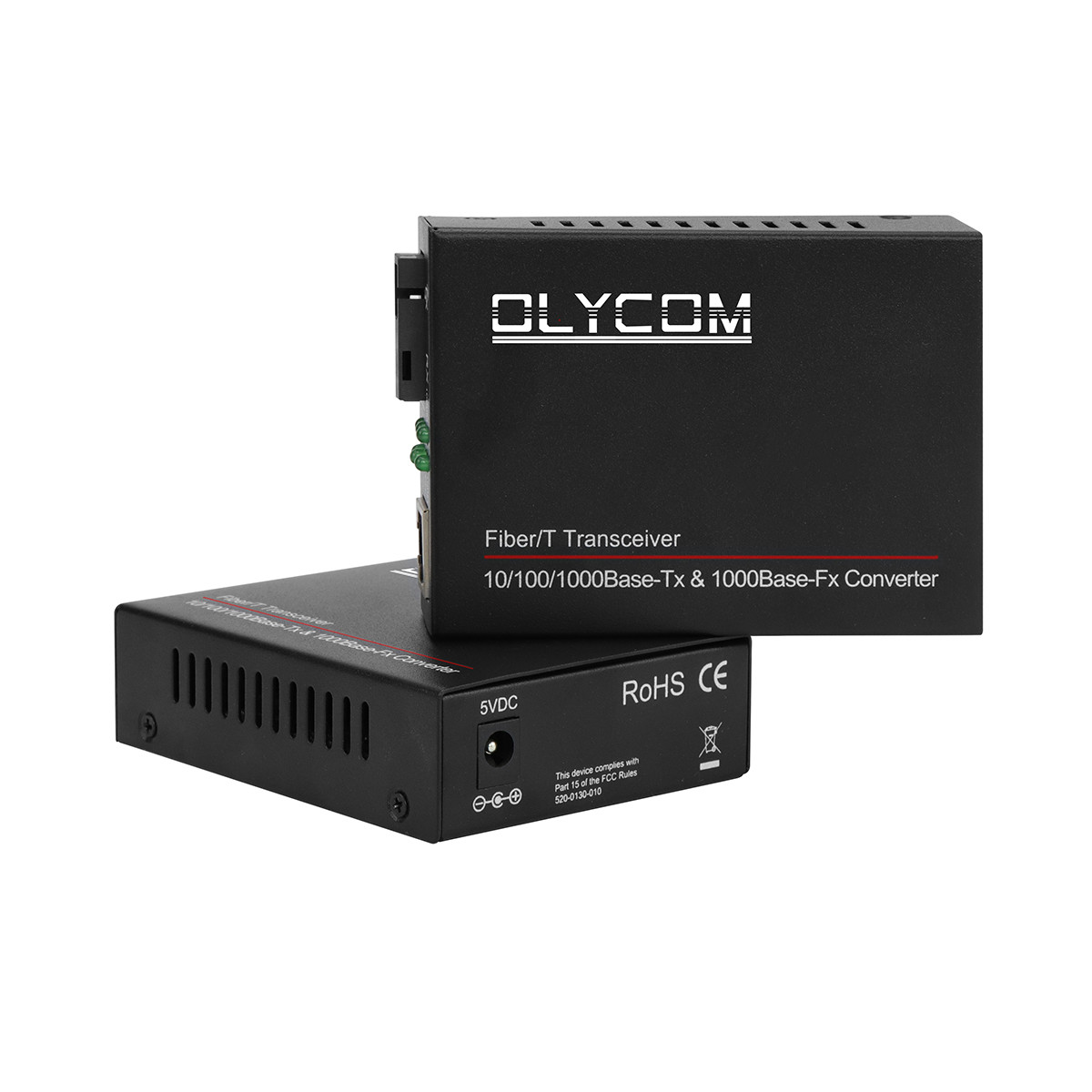

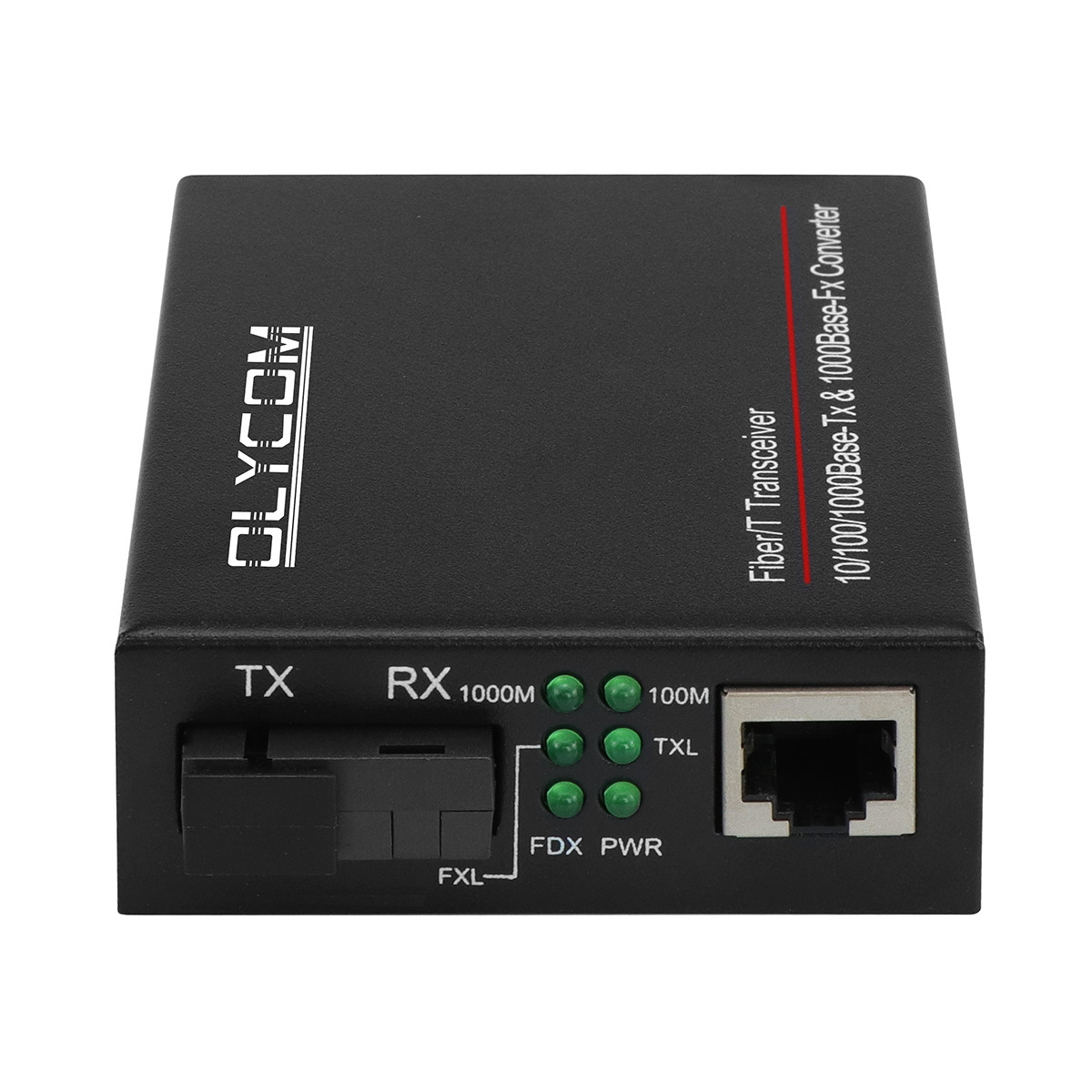

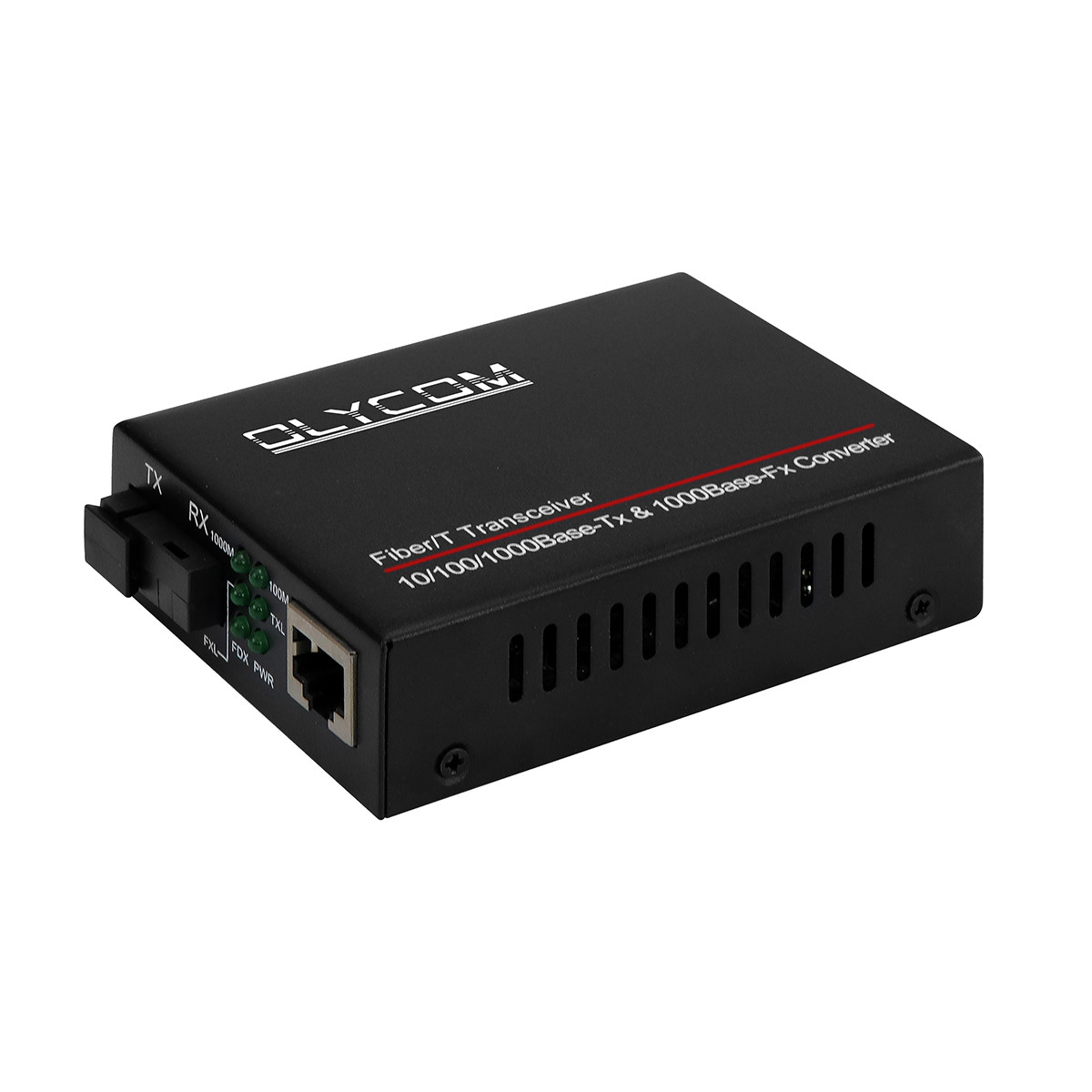

Gigabitowy konwerter mediów światłowodowych WDM jednordzeniowy
Kluczowe cechy konwertera mediów WDM
Parametry techniczne konwertera światłowodowego
| Standard |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet), IEE802.3z 1000BASE -SX/LX(Gigabit-Ethernet) IEEE802.3x (Kontrola przepływu) IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree |
| 10/100/1000BASE-T | Kabel STP lub UTP kategorii 5/5e/6 (maks. 100 m) |
| 1000BASE-FX | Kabel światłowodowy jednomodowy 9/125um (20/40/60/80/100/120 km) |
|
Tryb konwersji Czas opóźnienia |
Przechowuj i przekazuj<10us, bezpośredni<0.9us |
| Kontrola przepływu | Pełny dupleks - kontrola przepływu, Półdupleks - przeciwdziałanie |
| Port RJ-45 | Auto-MDI/MDIX |
| Złącze światłowodowe | Standard SC, opcjonalnie ST/FC |
| Długość fali | 1310/1550nm |
| Wymiary | 70 mm (szer.) x 93 mm (gł.) x 25 mm (wys.) |
| Waga | Waga netto: 0,16 kg; Waga brutto: 0,42 kg |
| Napięcie wejściowe | DC 5V1A z zewnętrznym zasilaczem |
| Pobór mocy | <2,5W |
| MTBF | 50 000 godzin |
| BER | <1> |
| Tabela adresów MAC | 1K |
| Rozmiar bufora | 128K |
| Temperatura pracy | 0°C~50°C |
| Temperatura przechowywania | -40°C~70°C |
| Wilgotność przechowywania | 5%~90% bez kondensacji |
Szczegóły zamówienia konwertera mediów komercyjnych
| TA511/2-GE/SC-20 | 10/100/1000M, samodzielny, pojedynczy światłowód, jednomodowy, SC, 20 km, zewnętrzne zasilanie |
| TA511/2-GE/SC-40 | 10/100/1000M, samodzielny, pojedynczy światłowód, jednomodowy, SC, 40 km, zewnętrzne zasilanielub zasilanie |
| TA511/2-GE/SC-60 | 10/100/1000M, samodzielny, pojedynczy światłowód, jednomodowy, SC, 60 km, zewnętrzne zasilanie |
| TA511/2-GE/SC-80 | 10/100/1000M, samodzielny, pojedynczy światłowód, jednomodowy, SC, 80 km, zewnętrzne zasilanie |
| TA511/2-GE/SC-100 | 10/100/1000M, samodzielny, pojedynczy światłowód, jednomodowy, SC, 100 km, zewnętrzne zasilanie |
| TA511/2-GE/SC-120 | 10/100/1000M, samodzielny, pojedynczy światłowód, jednomodowy, SC, 120 km, zewnętrzne zasilanie |
Rozwiązywanie problemów
1. P: Poważna utrata pakietów sieciowych?
O: (1) Niezgodność trybu dupleksu między MC a innym podłączonym urządzeniem, takim jak przełącznik, router
(2) Proszę sprawdzić, czy nie ma problemu z kablem RJ45 i wtyczką RJ45
(3) Proszę sprawdzić, czy używasz prawidłowego kabla krosowego i wykonujesz prawidłowe połączenie
(4) Proszę sprawdzić, czy utrata łącza światłowodowego przekracza czułość odbioru
2. P: Nie można komunikować się po podłączeniu MC?
O: (1) Połączenia światłowodowe są odwrotne, wymień wszystkie światłowody TX i RX
(2) Port RJ45 nie jest prawidłowo podłączony z innymi Urządzeniami (proszę zwrócić uwagę na linię skrzyżowaną i
linię prostą)
Port światłowodowy może również mieć problem z niedopasowaniem, na przykład: jeśli konwerter mediów ma funkcję LFP,
kiedy podłączasz kabel krosowy światłowodowy z rdzeniem APC do konwertera mediów, którego nadajnik-odbiornik ma rdzeń PC konwerter mediów nie będzie się komunikował
Ale jeśli konwerter mediów nie ma funkcji LFP, nie będzie żadnego efektu
3. P: Jakie metody testowania można zastosować, jeśli konwerter mediów ma problem?
(1) Test lokalny
Połącz dwa MC z dwoma PC i wykonaj test Ping.
Jeśli Ping nie stanowi problemu, oznacza to, że konwertery mediów
nie mają problemu; jeśli jest problem z Pingiem i można upewnić się, że konwerter mediów ma problem
(2) Test zdalny
Połącz dwa konwertery mediów z dwoma PC i wykonaj test Ping. Jeśli Ping nie działa, musisz sprawdzić, czy łącze światłowodowe jest normalne, a transmisja i moc odbioru PC mieszczą się w odpowiednim zakresie.
Jeśli test Ping nie stanowi problemu, co pokaże, że łącze światłowodowe jest w porządku, można ocenić, że są pewne problemy z przełącznikiem
