Gigabit Single Core WDM Fiber Media Converter
Kluczowe cechy konwertera WDM
- Multipleksyjne podziały długości fali (WDM), Tx i Rx na 1 włóknie
- Konwersja Ethernet 1000BASE-FXFIBER do 10/100/1000BASE-T COPPER
- Przekaz pakietu danych super 1600 bajtów
- Całkowita kontrola przepływu dupleks, pół-dupleksyjne ciśnienie zwrotne
- Światła LED w pełnym położeniu wskazujące moc i stan sieci
- Dostępne do 14slotów stojak do konwertowania światłowodowego
- Wyposażone w transmisję 1-włóknową z technologią WDM (wavelength division multiplexing)
- Wykorzystanie światłowodu do rozszerzenia zakresu fizycznych odległości typowego łącza Ethernet do 20-100 km
- Stosowane w szkołach, cyberbarach, biurach i sieciach telekomunikacyjnych
Parametry techniczne przetwornika światłowodowego
| Standardowy |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (szybki Ethernet),
IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet)
IEEE802.3x (regulacja przepływu)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Drzewo rozpięcia
|
| 10/100/1000BASE-T |
Kabel STP lub UTP kategorii 5/5e/6 (maksymalnie 100 m) |
| 1000BASE-FX |
9/125um jednomodowy kabel światłowodowy (20/40/60/80/100/120km) |
|
Tryb konwersji
Czas opóźnienia
|
Wykonanie przechowywania i przekazywania < 10us, bezpośrednie < 0,9us |
| Kontrola przepływu |
Całkowita kontrola przepływu dupleks, pół-dupleksyjne ciśnienie zwrotne |
| RJ-45 Port |
Auto-MDI/MDIX |
| Złącze włóknowe |
Standard SC, ST/FC nieobowiązkowe |
| Długość fali |
1310/1550 nm |
| Wymiary |
70 mm ((W) x 93 mm ((D) x 25 mm ((H) |
| Waga |
Masa netto: 0,16 kg; masa brutto: 0,42 kg |
| Napięcie wejściowe |
Prąd stały 5V1A z zewnętrznym adapterem zasilania |
| Zużycie energii |
< 2,5 W |
| MTBF |
50,000 godzin |
| BER |
< 1/1000000000 |
| Tabela adresów MAC |
1K |
| Wielkość bufora |
128K. |
| Temperatura pracy |
0°C~50°C |
| Temperatura przechowywania |
-40°C~70°C |
| Wilgotność w magazynie |
5% do 90% nieprzekraczające |
Zastosowanie niezarządzanego konwertera mediów
Szczegóły zamówienia Commercial Media Converter
| TA511/2-GE/SC-20 |
10/100/1000M, samodzielnie, pojedyncze światłowody, pojedynczy tryb, SC, 20km, zewnętrzne zasilanie |
| TA511/2-GE/SC-40 |
10/100/1000M, samodzielnie, pojedyncze światłowody, pojedynczy tryb, SC, 40km, zewnętrzne pwelub dostaw |
| TA511/2-GE/SC-60 |
10/100/1000M, samodzielnie, pojedyncze światłowody, pojedynczy tryb, SC, 60km, zewnętrzne zasilanie |
| TA511/2-GE/SC-80 |
10/100/1000M, samodzielnie, pojedyncze światłowody, pojedynczy tryb, SC, 80km, zewnętrzne zasilanie |
| TA511/2-GE/SC-100 |
10/100/1000M, samodzielnie, pojedyncze światłowody, pojedynczy tryb, SC, 100km, zewnętrzne zasilanie |
| TA511/2-GE/SC-120 |
10/100/1000M, samodzielnie, pojedyncze światłowody, pojedynczy tryb, SC, 120km, zewnętrzne zasilanie |
Rozwiązywanie problemów
1Poważna utrata pakietów sieciowych?
Odpowiedź: (1) Niestosowanie trybu dupleksowego pomiędzy MC i inne podłączone urządzenia, takie jak przełącznik, router
(2) Proszę sprawdzić, czy nie występuje jakiś problem z Kabel RJ45 i wtyczka RJ45
(3) Należy sprawdzić, czy używa się prawidłowego przewodu i połączyć
(4) Sprawdź, czy utrata łącza światłowodowego przekracza wrażliwość odbioru
2P: Nie może komunikować się po podłączeniu MC?
Odpowiedź: (1) połączenia światłowodowe są przeciwstawne, wymiana wszystkich włókna TX i RX
(2) Port RJ45 nie jest prawidłowo podłączony do innych Sprzęt (proszę zwrócić uwagę na linię poprzeczną i
linia bezpośrednia)
Port światłowodowy może również mieć problem niezgodności, ponieważ Przykład: jeśli przetwornik mediów jest wyposażony w funkcję LFP,
gdy podłączysz przewód do płata z włókna z rdzenia APC do przekształcacz mediów, w którym nadajnik jest z PC Rdzeń, konwerter mediów nie będzie komunikować
Ale jeśli konwerter medialny jest bez funkcji LFP, tam Nie będzie żadnego efektu.
3P: Jakie metody badawcze można zastosować, jeśli Konwerter medialny ma problem?
(1) Badanie lokalne
Połącz dwa MC z dwoma PC i zrób test Ping.
Jeśli Ping nie jest problemem, to znaczy, konwerter medialny
Nie ma problemu; jeśli to jest problem Ping i może zrobić Na pewno konwerter ma problem.
(2) Badanie zdalnego obiektu
Połącz dwa konwertery medialne z dwoma komputerami i zrobić Jeśli Ping nie jest w porządku, to musisz sprawdzić czy połączenie światłowodowe jest normalne i transmisja i moc przyjmowania PC są w odpowiednim zakresie.
Jeśli nie ma problemu z testem Ping, który pokaże Połączenie światłowodowe jest w porządku, możesz ocenić, że są pewne problemy z przełącznikiem

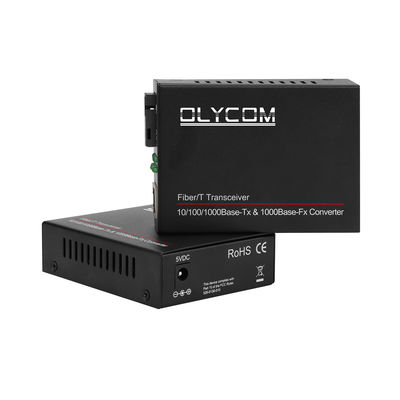

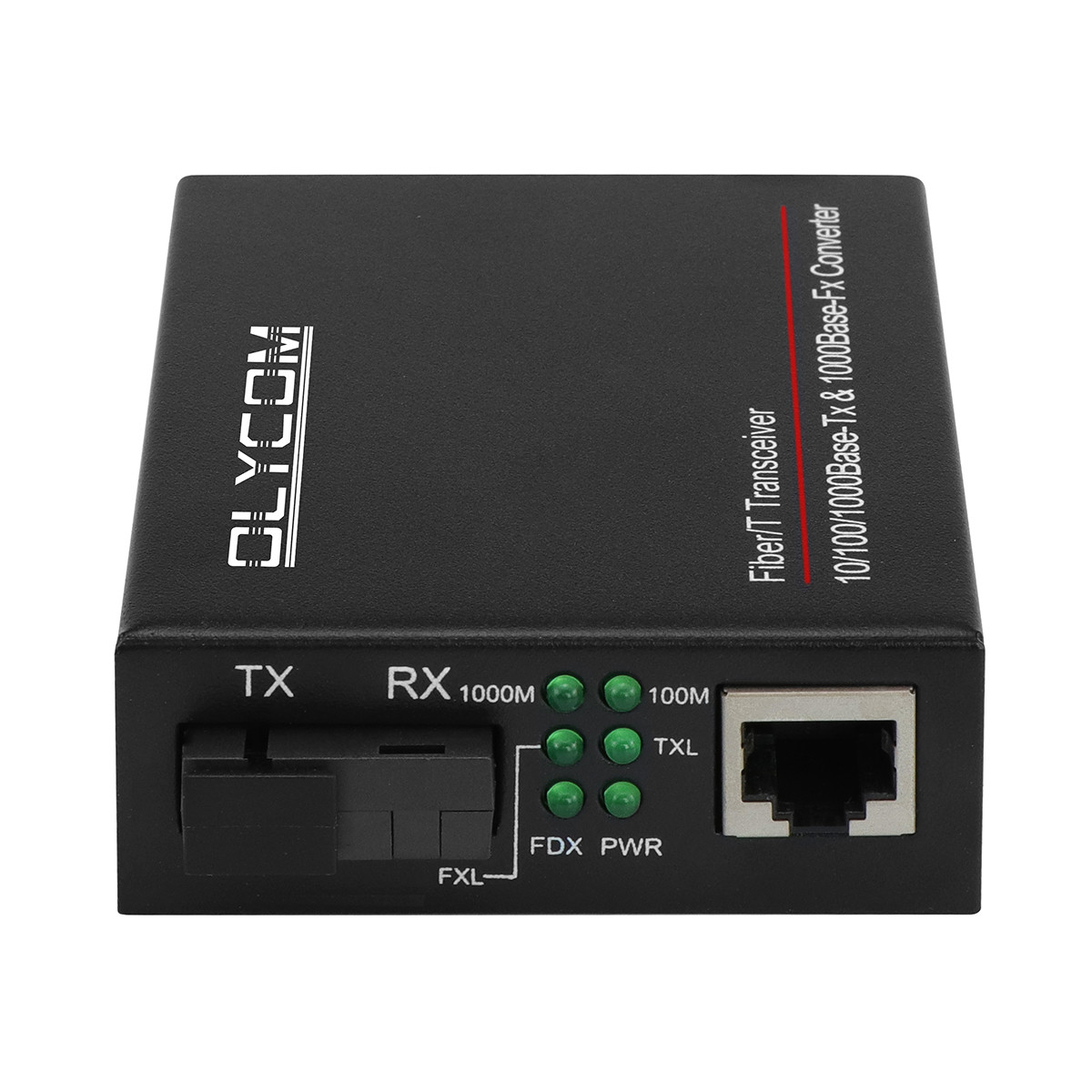

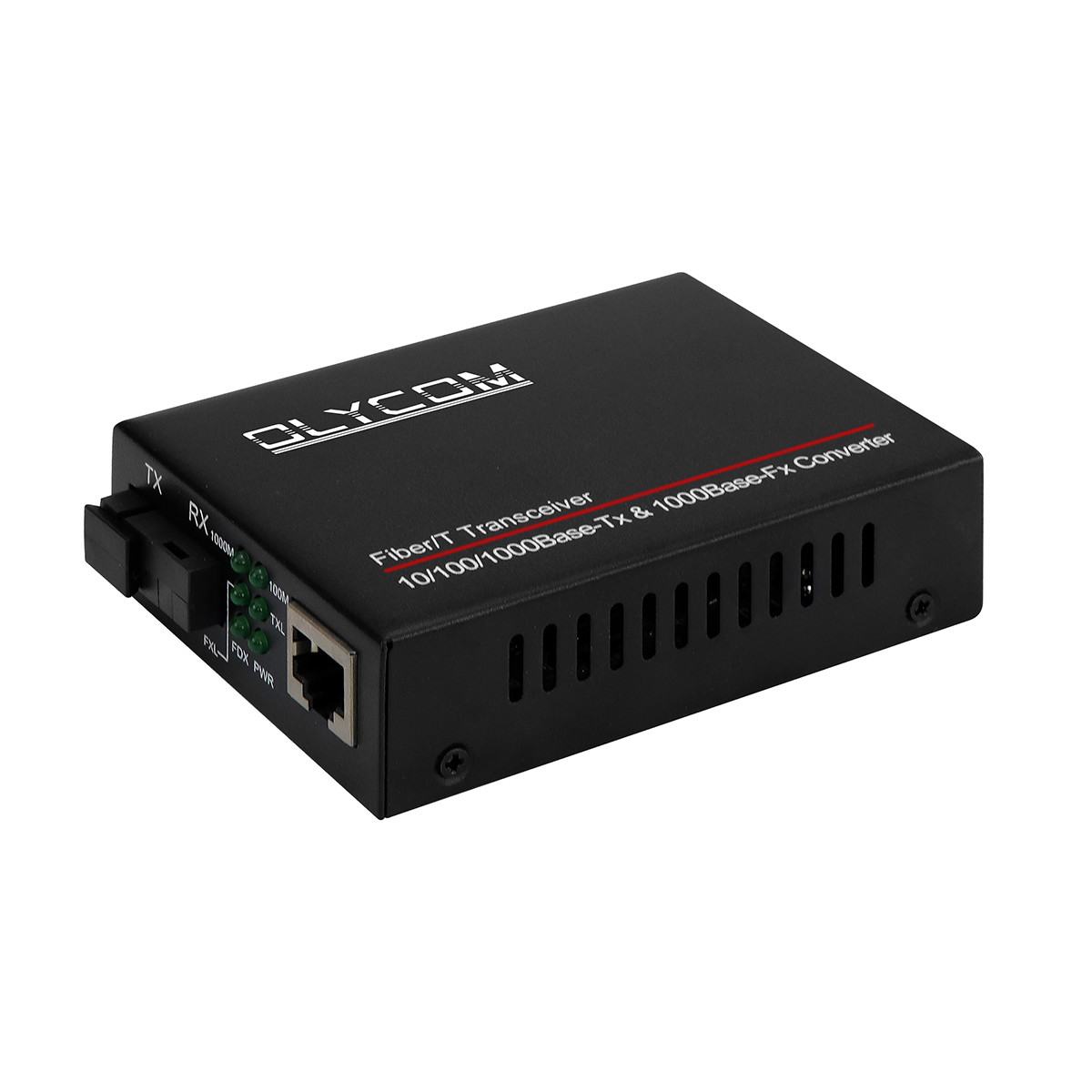

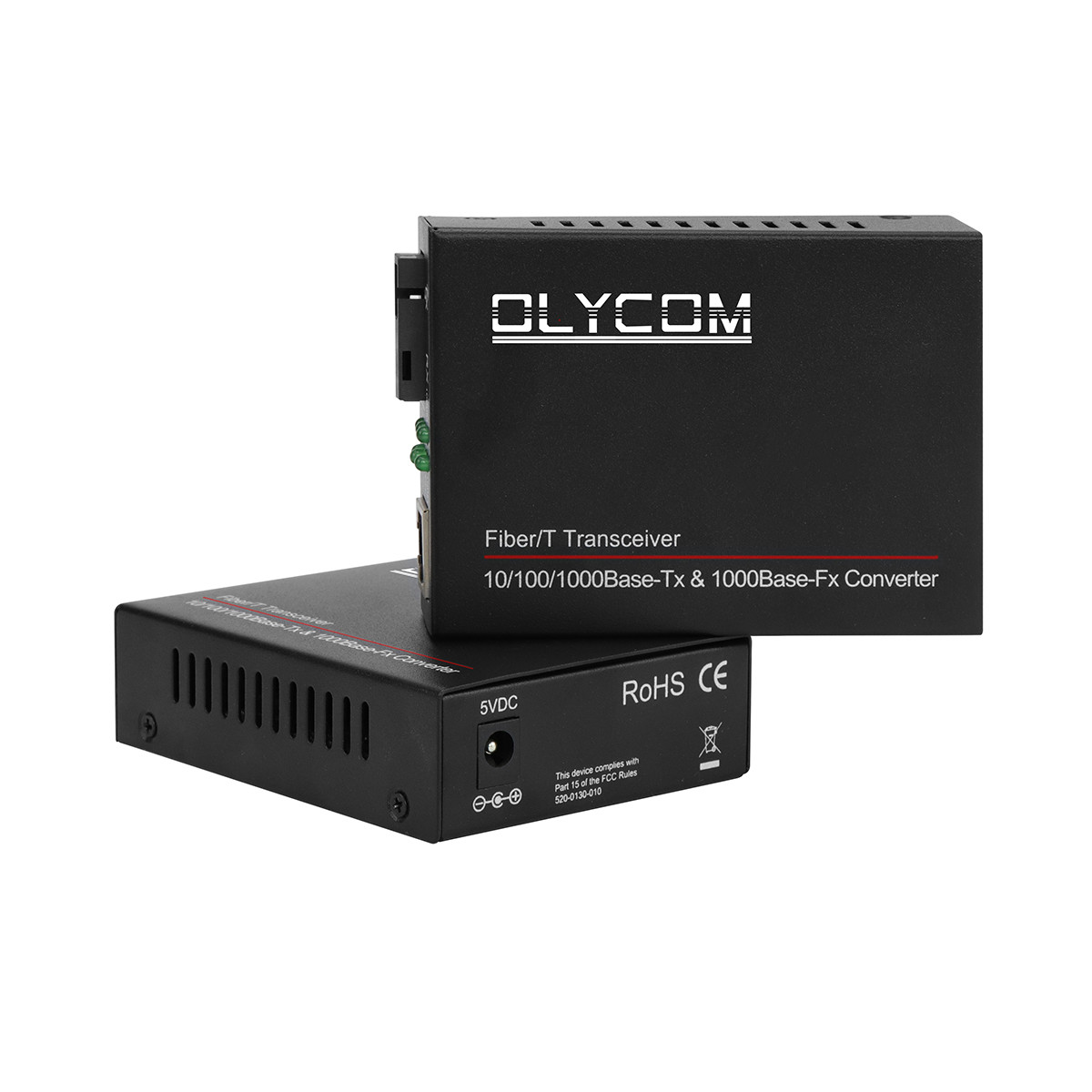

Zdjęcia produktów
