Obudowa konwertera światłowodowego
Wprowadzenie produktu
Cechy
Parametry techniczne
| Sloty | 16 miejsc |
|
Kompatybilność (z kartami) |
Karty konwertera mediów Megabit/Fast Ethernet serii OM220 |
| Karty konwertera mediów Gigabit Ethernet serii OM320 | |
| Karty konwerterów mediów WDM serii OM520 | |
| Karty konwerterów mediów SFP serii OMX30 | |
| Obsługuje instalację mieszaną | |
|
10/100BASET /10/100/1000BASE-T(karty) |
Kabel STP lub UTP kategorii 5/5e/6 (maks. 100 m) |
|
100BASE-FX /1000 BASE-FX (karty) |
Kabel światłowodowy wielomodowy 50/125um, 62,5/125um (550m) Kabel światłowodowy jednomodowy 9-125um (20/40/60/80/100km) |
|
Tryb konwersji Czas opóźnienia (karty) |
Przechowywanie i przesyłanie dalej ＜10us proste <0,9us |
| Kontrola przepływu (karty) | Sterowanie przepływem w trybie pełnego dupleksu, półdupleksu – przeciwciśnienie |
| MTBF (oba) | 50 000 godzin |
| Port RJ-45 | Auto-MDI/MDIX (karty) |
| Złącze światłowodowe | Standard SC, opcjonalnie SF/TC (karty) |
| Długość fali | 1310nm/1550nm (karty) |
| Wymiary |
1 slot stojaka OM1916 (karty) 485 mm (dł.) × 320 mm (szer.) × 90 mm (wys.) (rack) |
| Waga | GW: 0,112 kg (karty), GW: 6,400 kg (rack) |
| Zużycie energii | <2,5 W (karta i stojak) |
| BER | <1/109 (karty) |
| Temperatura robocza | -10 ℃ ~ + 75 ℃ (rack) |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
| Wilgotność | 5% ~ 90% bez kondensacji (oba) |
| Tabela adresów MAC | 1 tys. (karty) |
| Rozmiar bufora | 1M (karty) |
| Kod numeru pozycji | ||
| OM1916 | 19 | 16 |
| 19” 2U | 16 miejsc | |
| 220 V | Podwójne wewnętrzne zasilanie 220 V | |
| 48 V | Podwójny wewnętrzny zasilacz 48V | |
| 220 V/48 V | Zasilanie wewnętrzne 1 x 220 V + 1 x zasilanie 48 V | |
| FE | Automatyczne wykrywanie 10/100Mbps | |
| GE | Automatyczne wykrywanie 10/100/1000Mbps | |
| OM220 | Karty konwertera mediów Megabit/Fast Ethernet | |
| OM320 | Karty konwertera mediów Gigabit Ethernet | |
| OM520 | Karty konwertera mediów WDM | |
| OMX30 | Karty konwerterów mediów SFP | |
| SM | Tryb M-Multi, tryb S-Single | |
| S, U | Seria WDM, S-1310nm, U-1550nm | |
| FC, ST, SC, LC | Typ złącza światłowodowego | |
| 2, 20, 40… | Cyfry obok odległości roboczej w trybie światłowodowym | |
O firmie OLYCOM
Często zadawane pytania
1. Ile modułów konwerterów mediów może pomieścić ta obudowa i jakie typy są kompatybilne?
Obudowa OM1916 zapewnia 16 gniazd w kompaktowej obudowie 19-calowej o wysokości 2U do montażu w stojaku, co pozwala na umieszczenie i zarządzanie maksymalnie 16 modułami konwerterów mediów w jednym urządzeniu w szafie sprzętowej.
Obsługuje mieszaną instalację modułów 100 Mb/s i 1000 Mb/s jednocześnie w tej samej obudowie, w tym kart Fast Ethernet serii OM220, kart Gigabit Ethernet serii OM320, kart WDM serii OM520 i kart konwerterów mediów SFP serii OMX30. Ta elastyczność pozwala na skonsolidowanie konwerterów o różnych prędkościach i typach włókien w jedną centralnie zarządzaną lokalizację bez konieczności stosowania oddzielnej obudowy dla każdego typu modułu.
Konstrukcja karty typu plug-and-play oznacza, że moduły można szybko i łatwo wkładać lub wyjmować bez użycia narzędzi, minimalizując czas instalacji i upraszczając przyszłą rozbudowę lub wymianę.
2. Jakie opcje zasilania obsługuje obudowa OM1916 i czy jest zapewniona redundancja?

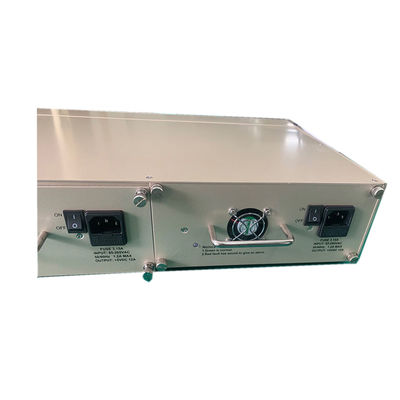

OM1916 jest wyposażony w podwójne wejścia zasilania, obsługujące źródła zasilania AC 220 V i DC 48 V. Konstrukcja z dwoma wejściami zapewnia redundancję zasilania, dzięki czemu w przypadku awarii lub przerwy w jednym źródle zasilania obudowa automatycznie kontynuuje pracę z zasilacza dodatkowego, bez wpływu na którykolwiek z zainstalowanych modułów konwertera.
Zgodność z napięciem DC 48 V sprawia, że ta obudowa bezpośrednio nadaje się do stosowania w pomieszczeniach telekomunikacyjnych i obiektach klasy operatorskiej, gdzie dystrybucja zasilania 48 V DC jest standardową infrastrukturą, eliminując potrzebę stosowania dodatkowego sprzętu do konwersji prądu przemiennego na prąd stały.
Dzięki współczynnikowi MTBF wynoszącemu 50 000 godzin i całkowitemu zużyciu energii wynoszącemu mniej niż 2,5 W na kartę i stojak łącznie, OM1916 jest przeznaczony do niezawodnej, ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu w środowiskach sieciowych o znaczeniu krytycznym.
3. Czy ta obudowa obsługuje zdalne monitorowanie podłączonych modułów i stanu zasilania CPE?
Tak. OM1916 obsługuje zdalne wykrywanie awarii zasilania CPE, umożliwiając administratorom sieci monitorowanie stanu zasilania podłączonego sprzętu w siedzibie klienta z centralnej lokalizacji bez konieczności fizycznej kontroli każdej zdalnej lokalizacji.
Ta funkcja jest szczególnie przydatna w środowiskach WAN dostawców usług i przedsiębiorstw, gdzie konwertery mediów są wdrażane w lokalizacjach rozproszonych geograficznie, takich jak oddziały, odległe budynki lub szafy na poziomie ulic. Wczesne wykrycie zdalnej awarii zasilania umożliwia zespołom operacyjnym proaktywną reakcję, zanim będzie to miało wpływ na użytkowników końcowych.
Obudowa obsługuje również funkcję D/D (Dying Gasp) dla kompatybilnych transceiverów optycznych SFP, zapewniając dodatkową warstwę powiadamiania o awariach łącza, która dodatkowo poprawia wgląd w stan całej infrastruktury sieci światłowodowej.
4. Jakie typy włókien i odległości transmisji są obsługiwane przez kompatybilne karty modułowe?
Obudowa OM1916 obsługuje szeroką gamę typów włókien i odległości dzięki zgodnym kartom modułów, dzięki czemu można ją dostosować do praktycznie każdej istniejącej infrastruktury światłowodowej.
W przypadku światłowodów wielomodowych obsługuje kable 50/125 μm i 62,5/125 μm w odległości do 550 metrów, odpowiednie do połączeń szkieletowych wewnątrz budynków i kampusów. W przypadku światłowodu jednomodowego obsługuje kabel 9/125 μm na dystansach 20 km, 40 km, 60 km, 80 km i do 100 km, w zależności od wybranej karty modułu, obejmując wszystko, od łączy sieci metra po połączenia długodystansowe na dużych obszarach geograficznych.
W całej gamie kart obsługiwane są długości fal 1310 nm i 1550 nm, przy czym SC jest standardowym złączem światłowodowym, a ST i FC są dostępne jako opcjonalne alternatywy. Obudowa obsługuje również karty modułów WDM z serii OM520, umożliwiając multipleksowanie z podziałem długości fal w celu zwiększenia przepustowości światłowodu tam, gdzie jest to potrzebne.
