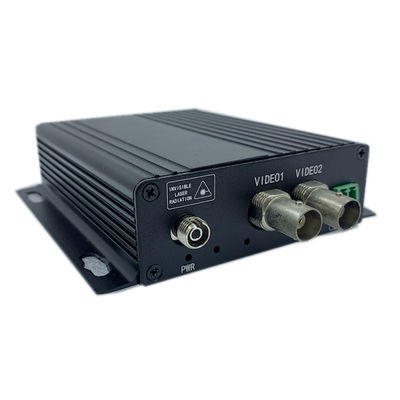

Konwerter mediów światłowodowych AHD CVI TVI Video RS485 Data
Wprowadzenie
Cyfrowe konwertery optyczne Olycom video posiadają następujące cechy:
Nazwa modelu: OM615-2V↑1D↓WT/R
Funkcja: transmisja 2 kanałów sygnałów wideo AHD/HDTVI/HDCVI i 1 kanału danych RS485 przez światłowód na duże odległości
Wideo: 720P, 960P, 1080P adaptacyjne, maks. 2MP
Opcje: styki bezpotencjałowe, audio, telefon i sygnały Ethernet
Kluczowe cechy
- Bez opóźnień i kompresji
- Niskie straty w łączeniu optycznym – maks. 30dB
- Wysoka niezawodność
- Transmisja dwukierunkowa na 1 światłowodzie z WDM
-
Kompaktowa, wytrzymała metalowa obudowa
-
Dostępny w wersji samodzielnej i stelażowej 3U
Parametry techniczne
| Wideo |
| Ilość kanałów |
2 kanały, od kamery do centrum sterowania |
| Amplituda wejścia/wyjścia wideo |
typowa 1Vpp (szczyt-szczyt), szczytowa 1.2Vpp |
| Impedancja wejściowa wideo |
BNC 75Ω (niesymetryczne) |
| Próbkowanie cyfrowe |
64MHZ |
| Szerokość pasma cyfrowego |
512MHZ |
| Wzmocnienie różnicowe Faza |
10%-90% APL DG<1% (typowe) |
| Szerokość bitu wideo |
8 bit |
| Stosunek S/N |
>70dB |
| Interfejs |
BNC |
| Dane RS485 |
| Ilość kanałów |
1 kanał, od centrum sterowania do kamery |
| Szybkość transmisji danych |
115Kbps
|
| Optyczny |
| Długość fali |
1310nm/1550nm |
| Moc wyjściowa |
-8~3dBm |
| Światłowód |
Jednomodowy: 20Km/40km, wielomodowy: 550m |
| Czułość odbioru |
-30dBm |
| Interfejs |
Standard FC, opcjonalnie ST/SC |
| Elektryczne. Środowiskowe. Mechaniczne |
| Napięcie robocze |
DC 5V1A |
| Temperatura pracy |
-20°C ∼ +70°C |
| Temperatura przechowywania |
-45°C ∼ +85°C |
| Waga |
0.40kg/szt. (waga netto), 1.26 kg/para (waga brutto) |
| Wymiary-samodzielny |
179mm × 128.5mm × 28.5mm |
Zastosowanie
- Ochrona bezpieczeństwa autostrad i systemy stacji poboru opłat
- Miejski system monitorowania ruchu
- System monitorowania budynków i kampusów
- Hala sportowa (transmisja wideo i audio na żywo)
Szczegóły zamówienia
| OM615-2V↑1D↓WT/R-FC20 |
2 kanały wideo Tx, 1 kanał danych RS485 Rx, jednomodowy, pojedyncze włókno, 20Km, złącze FC |
| OM615-2V↑1D↓MT/R-FC5 |
2 kanały wideo Tx, 1 kanał danych RS485 Rx, wielomodowy, pojedyncze włókno, 0.5Km, złącze FC |
Powyżej wymienione są najczęściej zamawiane pozycje. Prosimy o kontakt w sprawie innych konfiguracji.
FAQ
1 P: Jaki jest Państwa czas realizacji?
O: Zazwyczaj produkcja trwa 2-4 dni robocze, a następnie wysyłamy towar.
2 P: Jak wyślecie Państwo mój towar?
O: Towar wyślemy za pośrednictwem DHL, UPS lub FEDEX, proszę sprawdzić szczegóły dostawy za pomocą numeru śledzenia.
3 P: Proszę powiedzieć mi coś o Państwa MOQ
O: Nasze MOQ wynosi 1 szt./para w oparciu o warunki USD lub EUR.
4 P: Coś o cenach.
O: Dobrej jakości komponenty do naszych produktów. Niskie ceny przy dużych i powtarzających się zamówieniach.
5. P: Jakie są Państwa warunki płatności?
O: W większości przypadków dokonujemy przelewu T/T, a pełna kwota powinna zostać pobrana przed wysyłką.
W przypadku zamówień próbek akceptujemy płatności PayPal w celu skrócenia czasu przetwarzania.
Czasami płatność Alipay lub WeChat jest w porządku, zależy to od przypadku.
6. Ile kanałów wideo obsługuje ten konwerter i jakie formaty analogowe HD są kompatybilne?
OM615-2V↑1D↓WT/R obsługuje jednoczesną transmisję 2 kanałów wideo z kamery do centrum sterowania przez pojedyncze włókno światłowodowe przy użyciu technologii WDM (Wavelength Division Multiplexing).
Jest w pełni adaptacyjny do formatów wideo AHD, HDTVI i HDCVI w rozdzielczościach 720P, 960P i 1080P do 2MP, co oznacza, że nie jest wymagany ręczny wybór formatu podczas podłączania kamer od różnych producentów. Konwerter automatycznie rozpoznaje przychodzący format sygnału i przesyła go bez żadnej kompresji ani opóźnień, zachowując pełną jakość obrazu na całym łączu światłowodowym.
Czyni to z niego idealne rozwiązanie dla środowisk z mieszanymi kamerami, gdzie wiele formatów analogowych HD jest wdrażanych w ramach tej samej infrastruktury nadzoru.
7. Czy mogę sterować kamerami PTZ za pomocą tego konwertera i jak działa kanał danych RS485?
Tak. OM615-1S3GWT/R zawiera 1 kanał transmisji danych RS485 biegnący w przeciwnym kierunku do sygnału wideo, z centrum sterowania z powrotem do końca kamery.
Ta dwukierunkowa konstrukcja umożliwia wysyłanie poleceń sterowania kamerą PTZ przez to samo pojedyncze włókno światłowodowe, które przenosi sygnał wideo, eliminując potrzebę stosowania oddzielnego kabla danych między centrum sterowania a lokalizacjami kamer. Kanał RS485 obsługuje szybkość transmisji danych do 115Kbps, co jest wystarczające dla wszystkich standardowych protokołów sterowania PTZ, w tym Pelco-D, Pelco-P i większości protokołów specyficznych dla producenta.
Zarówno wideo, jak i dane RS485 są przesyłane jednocześnie na jednym światłowodzie przy użyciu długości fal 1310nm i 1550nm przez WDM, co znacznie upraszcza i obniża koszty instalacji.
8. Jaka jest maksymalna odległość transmisji i czy obsługuje światłowody jednomodowe i wielomodowe?
Ten konwerter obsługuje elastyczne konfiguracje światłowodów, aby dopasować się do różnych skali projektów i istniejącej infrastruktury światłowodowej. W przypadku wdrożeń światłowodów jednomodowych obsługuje odległości transmisji do 20 km lub 40 km, w zależności od wariantu modelu. W przypadku środowisk światłowodów wielomodowych obsługuje odległości do 550 metrów.
Łącze optyczne obsługuje maksymalny budżet strat wynoszący 30 dB, zapewniając duży margines na pokrycie rzeczywistych strat światłowodowych od złączy, spawów i przebiegów kabli. Standardowym interfejsem jest FC, z opcjonalnymi złączami SC i ST dostępnymi na życzenie.
Składając zamówienie, prosimy o podanie wymaganej odległości i typu światłowodu, abyśmy mogli potwierdzić właściwy wariant modelu, ponieważ wersje jednomodowe i wielomodowe są zamawiane oddzielnie.
9. Jakie są typowe zastosowania tego konwertera światłowodowego wideo?
OM615-2V↑1D↓WT/R jest specjalnie zaprojektowany do profesjonalnych projektów nadzoru i monitorowania, gdzie wideo analogowe HD musi być niezawodnie przesyłane na duże odległości bez degradacji sygnału.
Typowe środowiska wdrożeniowe obejmują systemy bezpieczeństwa autostrad i stacje poboru opłat, miejskie sieci monitorowania ruchu, instalacje nadzoru budynków i kampusów oraz transmisję wideo na żywo w halach sportowych i dużych obiektach. Jest również dobrze przystosowany do projektów rządowych, transportowych i bezpieczeństwa publicznego, gdzie ciągła praca 24/7 i integralność sygnału są krytycznymi wymaganiami.
Konwerter jest dostępny zarówno w konfiguracji samodzielnej, jak i stelażowej 3U, co czyni go adaptowalnym zarówno do małych instalacji w jednym miejscu, jak i do dużych scentralizowanych centrów monitorowania obsługujących wiele łączy światłowodowych.
