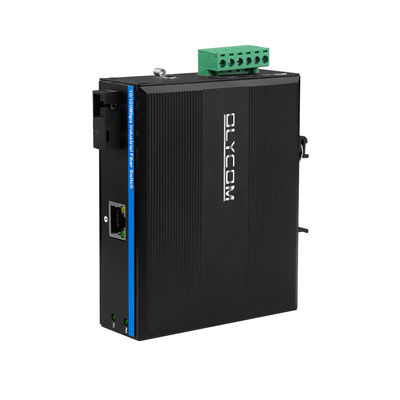

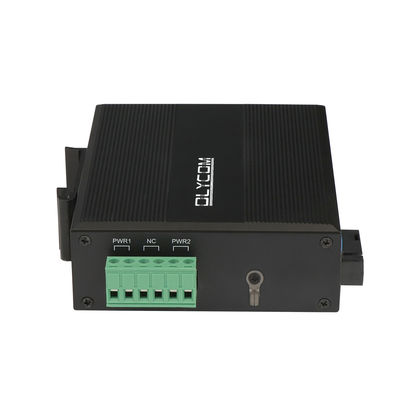

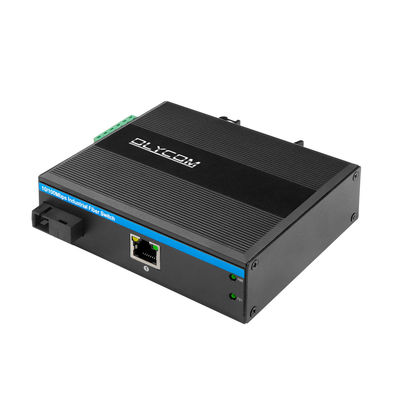

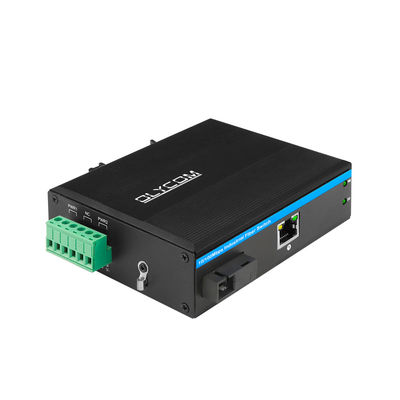

Konwerter mediów PoE SC WDM światłowód jednomodowy 10/100M
Kluczowe cechy konwertera mediów światłowodowych
- Obsługa zasilania kamer IP PoE przez punkt dostępowy (AP) za pomocą kabla Ethernet kategorii 5.
- Zasilanie IEEE 802.3af /at do 1 portu RJ45
- 1 port RJ45 10/100 Mb/s z automatycznym wykrywaniem
- 1 port światłowodowy SC jednomodowy 100 Mb/s
- Ochrona przeciwprzepięciowa Ethernet 6KV, dostosowana do trudnych warunków zewnętrznych
- Obsługa Auto MDI/MDIX
- Tryb kontroli przepływu: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem Back pressure
- Zgodność z IEEE 802.3 10Base-T i IEEE 802.3u 1000Base-TX
- Maksymalna moc do 15,4 W w standardzie af, 30 W w standardzie at dla każdego portu PoE
- Wykrywanie modeli PoE urządzeń elektrycznych.
- Mechanizm przełączania store-and-forward
- Temperatura otoczenia podczas pracy: -40 ° ~75 ° C
Dzięki powyższym funkcjom jest to idealne rozwiązanie dla nadzoru IP, wiatru, energii elektrycznej, metra PIS, automatyzacji montażu, SCADA zasilania, oczyszczania ścieków, metalurgii, inteligentnego transportu, transportu kolejowego, wojska i innych branż
Specyfikacja niezarządzanego konwertera mediów
| Nazwa produktu |
Konwerter mediów DIN PoE Fast Ethernet 10/100 Mb/s
|
| Nr modelu |
IM-PC111FE |
| Port |
1 port światłowodowy 100 Mb/s
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm,40~120Km
MM: 1310nm, 2Km
1x10/100M UTP RJ45 (obsługa automatycznego wykrywania MDI/MDIX)
|
|
Protokół
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15,4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Funkcje przełączania |
Tryb transmisji: przechowywanie i przekazywanie
Opóźnienie przekazywania:<10us
Przepustowość systemu: 0,4 Gb/s (bez zatorów)
MAC: 4K
Rozmiar bufora pakietów: 1,75 Mb
|
| Nośnik sieciowy |
10BASE-T: CAT3, CAT4, CAT5 nieekranowana skrętka (≤100m)
100BASE-TX: CAT5 lub wyższa ekranowana skrętka (≤100m)
Odległość transmisji portu światłowodowego SC jednomodowego: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Diody LED |
Zasilanie, światłowód, sieć, PoE
PWR: Zasilanie
Światłowód: FX1, FX2
Wł.: transmisja jest normalna
Wył.: transmisja NIE jest normalna (uszkodzony moduł optyczny lub odłączony)
Miedziany pomarańczowy: wskaźnik PoE
Wł.: PoE działa
Wył.: PoE nie działa lub jest to urządzenie Non-PoE
Miedziany zielony: wskaźnik prędkości
Wł.: prędkość transmisji wynosi 1000 Mb/s
Miga: w trakcie transmisji
Wył.: Odłączony lub prędkość pracy wynosi 10/100 Mb/s
|
| Zasilanie |
Pełne obciążenie bez PoE ≤5W
Napięcie wejściowe zasilania PoE: 48V (maks. 52V)
Moc wyjściowa pojedynczego zasilania PoE: 15,4W/30W
Całkowity budżet: 30W
Napięcie wyjściowe PoE: 48V
Odwrócone połączenie: obsługa
Okablowanie PoE: 1/2 (V+), 3/6 (V-)
|
| Środowisko |
Temperatura pracy: -40° ~ 75°C
Temperatura przechowywania: -40° ~ 85°C
Wilgotność podczas pracy: 10% ~ 90%, bez kondensacji
Wilgotność przechowywania: 10% ~ 95%, bez kondensacji
|
| Standardy branżowe |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Poziom 3, EN 61000-4-3 (RS) Poziom 3, EN 61000-4-4 (EFT) Poziom 3, EN 61000-4-5 (Przepięcie) Poziom 3, EN 61000-4-6 (CS) Poziom 3, EN 61000-4-8
Kontrola ruchu: NEMA-TS2
Wibracje: IEC 60068-2-6
Swobodny upadek: IEC 60068-2-32
Wstrząsy: IEC 60068-2-27
Ruch kolejowy: EN 50121-4
|
| Bezpieczeństwo |
Znak CE, komercyjny
CE/LVD EN60950
|
| Informacje mechaniczne |
Obudowa: Obudowa z blachy falistej
Klasa bezpieczeństwa: IP40
Wymiar: 114x 93 x 35mm
Metoda montażu: Montaż na szynie DIN
|
| Gwarancja |
3 lata |
Zastosowanie konwertera mediów CCTV PoE
Pakowanie
Jednostki sprzedaży: Pojedynczy element
Rozmiar pojedynczego opakowania: 23*16,5*5,8cm
Pojedyncza waga brutto: 0,35 kg
Rodzaj opakowania: Jeden produkt i jedna instrukcja obsługi w jednym pudełku
Kontrola jakości
- Wszystkie oferowane przez nas produkty są fabrycznie nowe z nowymi komponentami i częściami i absolutnie nigdy nie używamy starych i odnowionych materiałów.
- Każdy proces produkcji ma specjalną osobę do testowania w celu zapewnienia jakości
- Każdy produkt musi zostać przetestowany przed wysyłką do naszych klientów. Jakość ma ogromne znaczenie podczas całego procesu produkcji.
- Wszystkie produkty przeszły certyfikaty CE, FCC, ROHS i inne
FAQ
1. Czy obsługujecie OEM i ODM?
Tak, to nasza przewaga konkurencyjna.
2. Jakie warunki handlowe obsługujecie?
Jesteśmy fabryką EXW, termin EXW jest naszym celem.
Czasami robimy FOB/CIF dla zamówień hurtowych, to zależy od przypadku. Skontaktuj się z nami, aby uzyskać więcej informacji.
3. Czy uczestniczycie w jakichś wystawach?
Tak, regularnie uczestniczymy w IFSEC UK, MIPS RUSSIA, Security ESSEN GERMANY i ISC West USA.
Czasami jesteśmy wystawcami na małych pokazach, takich jak Mitec Malaysia, Secon Korea i Intersec Saudi Arabia.
Za każdym razem robiliśmy wiele zdjęć do wyświetlania i rejestrowania, daj nam znać, jeśli chcesz sprawdzić.
4. Na jakim chipie to bazuje?
Olycom: Realtek
5. Czy mogę to dostosować?
Olycom: Tak
Obsługujemy usługi OEM, takie jak logo, nazwa modelu, etykieta, maska PVC i części produktu (zestaw montażowy, listwa zaciskowa zasilania itp.)
