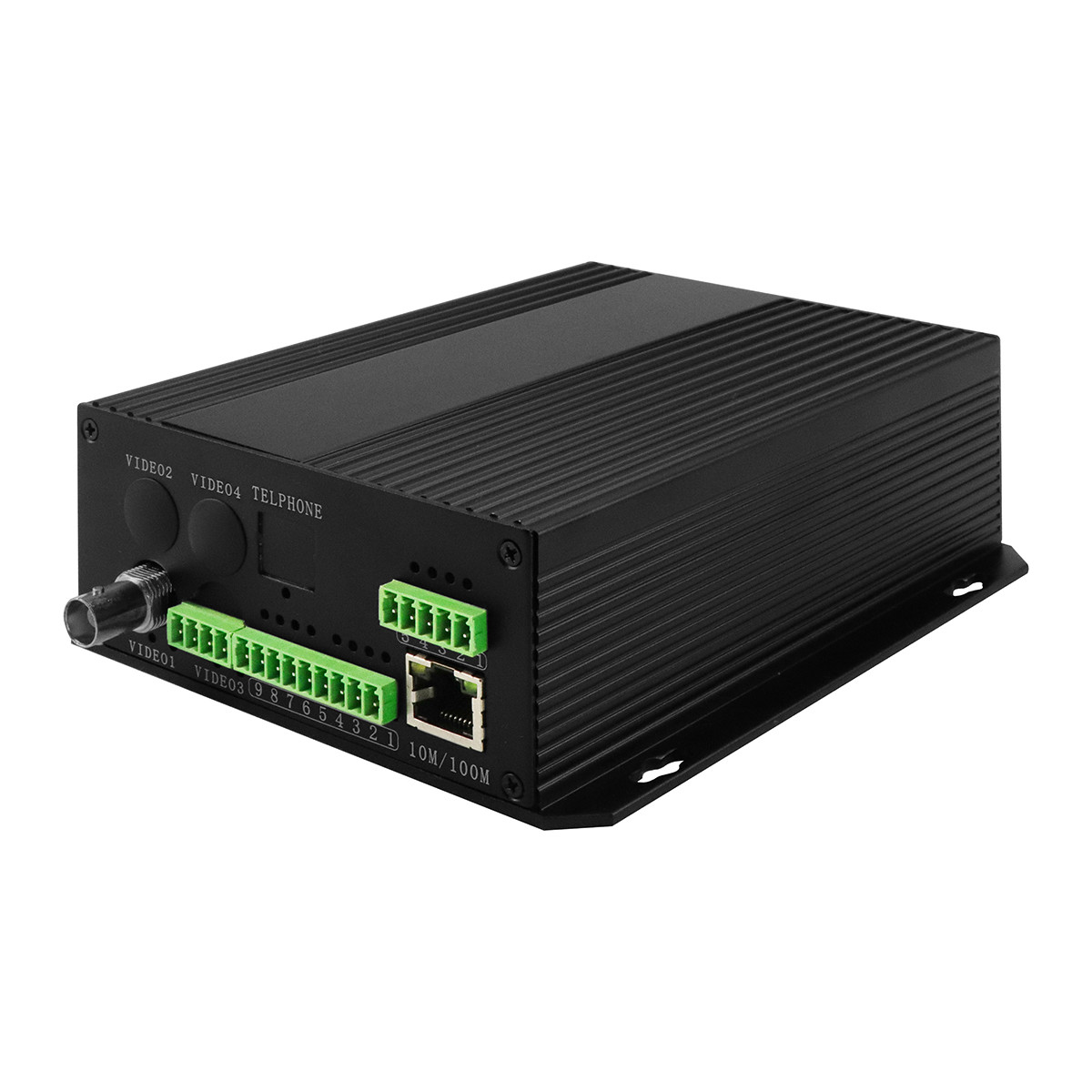

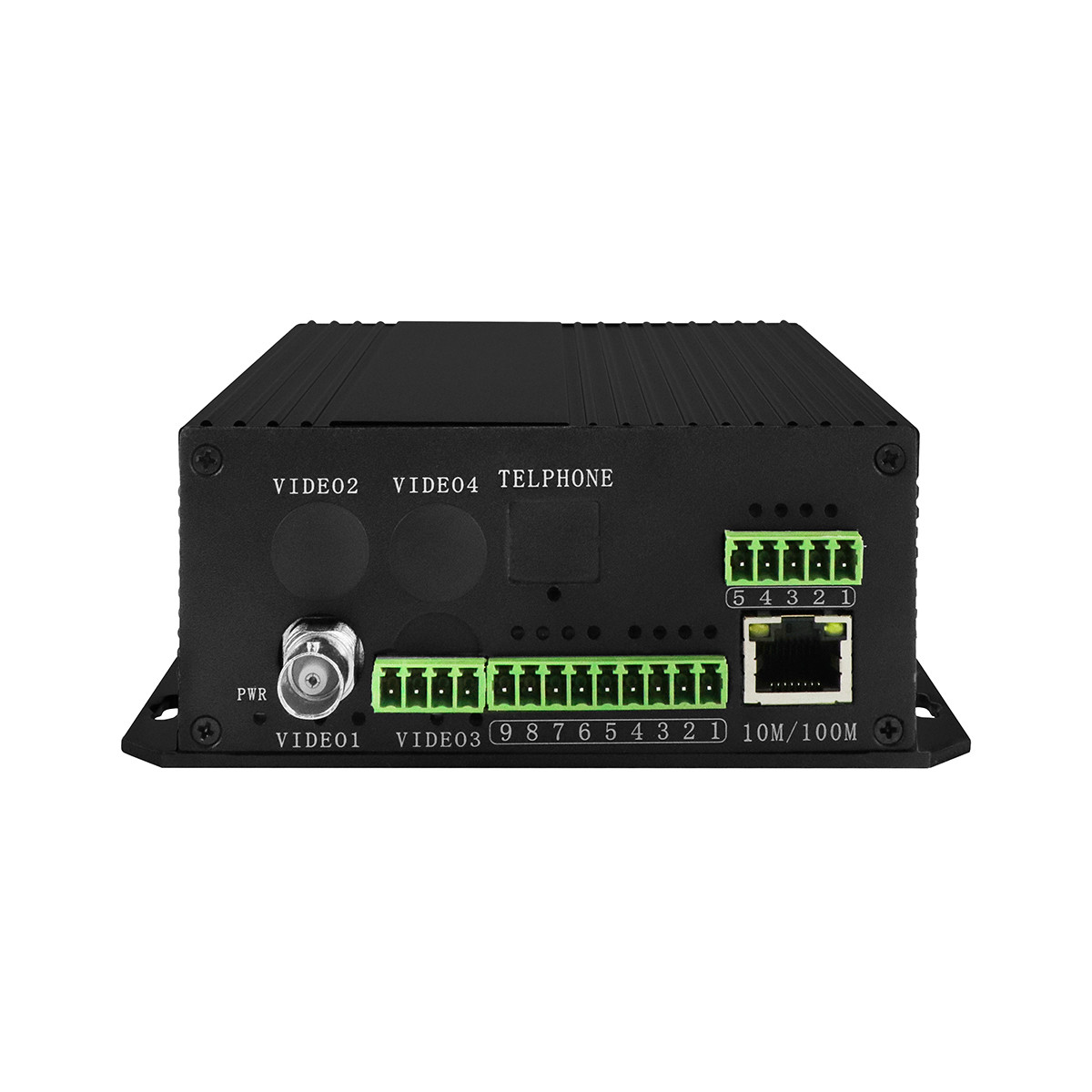

Analogiczne wideo audio dane suchy kontakt Ethernet przez przetwornik światłowodowy
Opis
Numer modelu: OM610-1V↑2A↑↓3D↑↓1E2K↑↓WT/R
1Ch wideo w przód + 2Ch audio dwukierunkowe + 1Ch półdupleks dwukierunkowe dane RS485 + 2Ch dwukierunkowe dane RS232, +1 Ethernet 10/100 Mbit, + 2Ch alarm dwukierunkowy (bliski kontakt),Jednorazowe światło ,FC, 20km, DC5V2A
W porządku jest napisanie nazwy modelu i logo.
Przekaźnik i odbiornik wideo optyczny, określany również jako konwerter światłowodowy, konwerter medialny, konwerter wideo optyczny,są parą urządzeń transmisji CCTV, które przesyłają i odbierają sygnały CCTV o wysokiej wiarygodności wideo, audio, dane, telefon, zamknięcie kontaktów, Ethernet itp., i zaprojektowane w celu rozszerzenia granicy koaksjalnej o 500 metrów i uzyskania sygnałów CCTV podłączonych do maksymalnie 80 km przez kabel światłowodowy.
Kluczowe cechy
- Włókna metalowa
- Niska strata łącza optycznego max 30dB
- Bez EMI, RFI i obwodu naziemnego
- Przekaz bi-di na 1 włóknie z WDM
- Wysoki poziom ilościowości 8BIT
- Gorący system podłączenia i odtwarzania z przełącznikiem zasilania
- Dostępne w systemach stojaków samodzielnych i 19 ̊3U
Specyfikacja
| Optyczne |
| Długość fali |
1310nm/1550nm |
| Moc wyjściowa |
-8~3dBm |
| Włókno optyczne |
Jednorazowy (9/125um) od 20 km do 80 km
Multimodowy (50/125um) 1km, (62.5/125um) 500m
|
| Uczymy się czułości |
-30 dBm |
| Interfejs |
FC/ST/SC/LC |
| Wideo |
| Przepustowość |
8 MHz |
| Kompatybilne systemy |
NTSC/PAL/SECAM |
| Impedans/W napięciu |
BNC 75Ω (niezrównoważony) / 2.0Vp-p |
| Zysk różniczkowy |
< ± 1% |
| Faza różnicowa |
< ± 1 |
| Wskaźnik S/N |
> 60dB ((ważycie) ((8 bitów) |
| Interfejs |
BNC |
| Dane |
| Protokół danych |
Dane RS232, RS422, RS485, Manchester, BIPHASE |
| Przepustowość |
0~300kbps |
| Wskaźnik błędów |
10-9 |
| Interfejs |
Terminal Phoenix |
| Audio |
| Impedans / napięcie |
600 ohm (niezrównoważone) / 2,0 Vp-p |
| Odpowiedź częstotliwości |
10 ~ 20 kHz |
| Całkowite zniekształcenie harmoniczne |
< 0,05% |
| Faza różnicowa |
< ± 1 |
| Wskaźnik S/N |
> 95 dB (pomiar) |
| Interfejs |
Terminal Phoenix |
| Odsetek próbek |
48k Hz |
| Rozstrzygnięcie |
16 bitów |
| Zamknięcie kontaktu |
| Wprowadzenie sygnału |
Alarm, wejście binarne, wsparcie TTL, RS-232/422/485 lub przycisk pasywnego przełącznika |
| Wyjście sygnału |
Arbitralny alarm, wyjście binarne, wsparcie TTL, RS-232/422/485 lub wyjście przekaźnika |
| Interfejs |
Terminal Phoenix |
| Ethernet |
| Tryb pracy |
pełny duplex / pół duplex, automatyczne wykrywanie |
| Prędkość sieci |
10/100Mbps, automatyczne wykrywanie |
| Interfejs |
RJ45 |
| Elektryczne, środowiskowe, mechaniczne. |
| Napięcie robocze |
Samodzielnie:220VAC do 5V/12VDC, stojak: podwójny 220V/-48V AC, karta: zasilana podwoziem |
| Temperatura pracy |
-35°C+75°C |
| Temperatura przechowywania |
-45°C+85°C |
| wilgotność |
0~95% nie kondensujące |
| Wymiary i waga |
Samodzielne i karty: zależy od różnych konfiguracji
Podwozie: 19 ′′3U
|
Zastosowanie
- System ochrony bezpieczeństwa dróg ekspresowych i stacji opłat drogowych
- System monitorowania ruchu miejskiego
- Elektrownia naftowa, nadawanie programów telewizyjnych
Opcje zamówienia
| OM610-1V↑1D↓1P1E WT/R |
1ch wideo Tx + 1ch danych RS485 Rx + 1ch 10/100M Ethernet + 1 telefon. |
| OM610-1V↑2D↓2A↑1E WT/R |
1ch wideo Tx + 2ch dane RS485 Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R |
1ch wideo Tx + 2ch dane RS485 Rx + 2ch audio Tx + 1ch zamknięcie kontaktu Tx |
| OM610-2P1EWT/R |
2ch Telefon + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R |
2ch wideo Tx + 1ch danych RS485 Rx + 1ch 10/100M Ethernet + 1 telefon. |
| OM610-2V↑2D↓2A↑1E WT/R |
2ch wideo Tx + 2ch dane RS485 Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R |
4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R |
4ch Telefon+ 2ch dane RS485 Rx |
| OM610-4V↑1D↓4E WT/R |
4ch wideo Tx + 1ch danych RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R |
4ch wideo Tx + 1ch dane RS485 Rx + 4ch Telefon |
| OM610-4V↑12D↓WT/R |
4ch wideo Tx + 12ch dane RS485 Rx |
Częste pytania
1Mogę mieć własną skrzynkę?
Tak, standardowe pudełko nie ma chińskich liter ani logo.
W porządku jest dostosować własną wersję, na przykład umieścić logo, nazwę modelu lub hasła.
2Jakie są warunki płatności?
W większości przypadków dokonujemy przelewu T/T, a pełna kwota powinna zostać pobrana przed wysyłką.
W przypadku zamówień próbnych otrzymujemy płatność PayPal za krótszy czas przetwarzania.
Czasami płatności Alipay lub WeChat są w porządku, zależy od przypadku.
3Masz jakieś certyfikaty?
Tak, nasza firma posiada certyfikat ISO9001.
Mamy certyfikaty CE/FCC/RoHS/E-mark/CCC dla naszych modeli.
Jak wygląda etykieta?
Każdy produkt będzie zawierał dwie kopie: jedną na urządzeniu, drugą na opakowaniu.
Jest dostępny w różnych językach i treściach, więc możesz dodać do niego swoje logo lub nazwę modelu.
