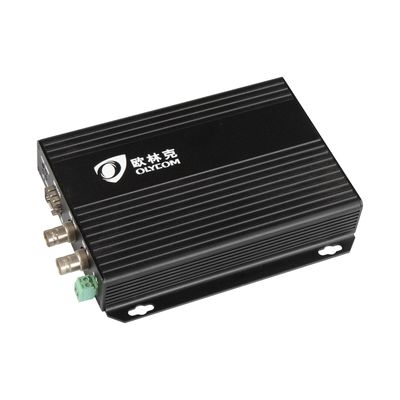

Konwerter wideo HD 3G SDI z danymi RS485 na światłowód
Opis
| Optyczne | |
| Długość fali | 1310nm/1550nm |
| Typ światłowodu i odległość | wielomodowy (50/125um) 5Km, (62,5/125um) 2Km jednomodowy (9/125um) 20Km / 40Km |
| Moc nadawania | -5dBm do -10dBm |
| Czułość odbioru | -26dBm do -30dBm |
| Straty powrotne | > 14dB |
| Jitter | < 0.2UI |
| Interfejs | LC |
| Wideo | |
| Typ sygnału | Cyfrowe sygnały wideo HD-SDI, SDI i 3G-SDI |
| Wzmocnienie | Jednostkowe |
| Rozdzielczość | 8 lub 10 bitów, automatyczne |
| Prędkości transmisji danych | 270 Mbps, 1,485 Gbps, 2,970 Gbps |
| Standardy pracy | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120 |
| Automatyczne blokowanie prędkości transmisji danych | Tak |
| Wejście wideo - Nadajnik | |
| Liczba/typ sygnału | 2 pojedyncze łącza SDI, HD-SDI lub 3G-SDI cyfrowe wideo komponentowe 1 dla Tx, 1 dla podglądu lokalnego |
| Interfejs | 2 żeńskie BNC |
| Impedancja | 750 omów |
| Prędkości transmisji danych | 19 Mbps do 2,97 Gbps |
| Poziom nominalny | 0,8 Vp-p |
| Poziomy minimalny/maksymalny | 0,5 V do 1,0 Vp-p |
| Straty powrotne | ≥15 dB @ 5 MHz do 1,5 GHz, ≥10 dB @ 1,5 GHz do 3,0 GHz |
| Kompensacja kabla wejściowego | Automatyczna dla strat kabla do -30 dB |
| Wyjście wideo - Odbiornik | |
| Liczba/typ sygnału | 2 pojedyncze łącza SDI, HD-SDI lub 3G-SDI cyfrowe wideo komponentowe 1 dla Rx, 1 dla kopii zapasowej / współdzielenia |
| Interfejs | 2 żeńskie BNC |
| Impedancja | 750 omów |
| Regeneracja sygnału | Automatyczna dla 270 Mbps, 1,485 Gbps, 2,97 Gbps, lub pominięta dla nierozpoznanych prędkości |
| Poziom nominalny | 0,8 Vp-p |
| Poziomy minimalny/maksymalny | 0,5 V do 1,0 Vp-p |
| Straty powrotne | <-25 dB @ 100 MHz |
| Elektryczne. Środowiskowe. Mechaniczne | |
| Napięcie | DC5V1A |
| Pobór mocy | 12W |
| Temperatura pracy | -35℃～+75℃ |
| Temperatura przechowywania | -40℃～85℃ |
| Wilgotność | 5～95% bez kondensacji |
| Wymiary | 117 mm dł. x 80 mm szer. x 22 mm |
| Waga | 0,5 kg |
| EMI/RFI | FCC Part 15 Class A, oznaczenie EU EMC |
| MTBF | ≥100000 godzin |
Szczegóły zamówienia
| Można wpisać nazwę modelu na urządzeniu | |
| OM615-1S3GWT/R-LC20 | Nadajnik i odbiornik wideo światłowodowego 3G-SDI, dla wideo SDI/HD-SDI/3G-SDI i sygnałów wbudowanych, z modułem SFP wideo 3G, jednomodowy, złączem LC, 20Km |
|
OM615-1S3GWT/R-LC40 |
Nadajnik i odbiornik wideo światłowodowego 3G-SDI, dla wideo SDI/HD-SDI/3G-SDI i sygnałów wbudowanych, z modułem SFP wideo 3G, jednomodowy, złączem LC, 40Km |
Profil firmy
Produkujemy i sprzedajemy urządzenia do łączności światłowodowej.
Zapewniamy rozwiązania i usługi w zakresie sieci przemysłowych, światłowodów, monitoringu CCTV oraz konwersji i transmisji światłowodowej.
Zarządzany przełącznik gigabitowy L2 L3 na szynę DIN
Konwerter mediów Ethernet światłowodowy
Konwerter wideo analogowego AHD TVI CVI na światłowód
Moduł transceiver światłowodowy
System CWDM/DWDM/OXC/DCI
Przez ostatnie 20 lat Olycom dąży do doskonałości i rozwija najnowocześniejsze urządzenia i rozwiązania światłowodowe, zdobywając popularność i uznanie w Chinach i za granicą.
FAQ
1. Jakie formaty sygnału wideo obsługuje ten konwerter światłowodowy?
OM615-1S3GWT/R automatycznie wykrywa i obsługuje wszystkie trzy główne formaty sygnału SDI, w tym standardowy SDI (SMPTE 259M), HD-SDI (SMPTE 292M) i 3G-SDI (SMPTE 424M), a także cyfrowe standardy wideo ITU.
Oznacza to, że nie ma potrzeby ręcznego konfigurowania typu sygnału podczas przełączania między różnymi kamerami lub urządzeniami źródłowymi. Konwerter automatycznie identyfikuje format sygnału wejściowego i odpowiednio dostosowuje transmisję, obsługując wielostopniowe SDI z prędkościami do 2,97 Gb/s.
Zachowuje również wbudowany dźwięk i metadane przez cały czas transmisji, zapewniając, że w większości standardowych konfiguracji nadawczych lub nadzorczych nie są wymagane dodatkowe enkoderery ani dekoderery dźwięku.
2. Jak daleko może ten konwerter transmitować sygnał wideo i jaki typ światłowodu jest wymagany?
OM615-1S3GWT/R jest w stanie przesyłać sygnały wideo SDI na odległość do 40 kilometrów przez pojedyncze włókno jednomodowe, co czyni go dobrze dopasowanym do dalekosiężnych połączeń nadawczych, kampusowych sieci nadzorczych i zdalnych środowisk produkcyjnych.
Transmisja odbywa się za pomocą modułu SFP wideo 3G, który zapewnia kompaktowy i wymienny podczas pracy interfejs do podłączenia do infrastruktury światłowodowej. Takie podejście oferuje również elastyczność, ponieważ różne moduły SFP mogą być używane do dostosowania do różnych wymagań odległości lub preferencji długości fali.
W przypadku krótszych odległości lub środowisk z wielomodowym światłowodem prosimy o kontakt, a my polecimy odpowiedni wariant SFP dla Twojej konkretnej instalacji.
3. Czy mogę monitorować sygnał lokalny, jednocześnie transmitując go przez światłowód?
Tak. OM615-1S3GWT/R posiada redundantne wyjście, które pozwala na podgląd sygnału wideo na lokalnym monitorze w tym samym czasie, gdy jest on transmitowany przez światłowód do zdalnej lokalizacji.
Jest to szczególnie przydatne w środowiskach nadawczych i scenicznych, gdzie operatorzy muszą potwierdzić integralność sygnału na końcu źródła bez przerywania głównego strumienia transmisji. Eliminuje to potrzebę dodatkowego rozdzielacza sygnału lub wzmacniacza dystrybucyjnego w wielu typowych konfiguracjach przepływu pracy.
Wskaźniki LED statusu w czasie rzeczywistym na panelu przednim dodatkowo pozwalają technikom na natychmiastowe sprawdzenie statusu połączenia i obecności sygnału bez potrzeby stosowania dodatkowego sprzętu testowego.
4. Dla jakich branż i zastosowań przeznaczony jest ten konwerter?
OM615-1S3GWT/R jest przeznaczony do profesjonalnych wdrożeń, gdzie niezawodność sygnału i jakość obrazu na dużych odległościach są krytycznymi wymaganiami.
Jest on idealnie dopasowany do produkcji nadawczej, cyfrowych oznakowań, transmisji na żywo z wydarzeń i instalacji HD CCTV w wymagających środowiskach, w tym w obiektach rządowych i placówkach medycznych, gdzie niezbędna jest niekompresowana transmisja wideo o niskim opóźnieniu.
Konwerter obsługuje również transmisję danych RS485 wraz z sygnałem wideo, co czyni go kompatybilnym z systemami sterowania kamerami PTZ powszechnie stosowanymi w zastosowaniach nadzorczych i nadawczych. Jego konstrukcja z możliwością wymiany podczas pracy dodatkowo zapewnia, że konserwacja lub wymiana modułu SFP mogą być przeprowadzane bez wyłączania zasilania systemu, minimalizując zakłócenia w środowiskach operacyjnych 24/7.
