HD 3G SDI Video Digital Optical Converter Z Bidi RS485 10/100M Ethernet 20km DC5V

1 para
MOQ
negocjowalne
Cena £
HD 3G SDI Video Digital Optical Converter Z Bidi RS485 10/100M Ethernet 20km DC5V
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Konwerter światłowodowy Ethernet danych wideo HD-SDI
Wymiar: 179 mm * 130,5 mm * 50 mm
Dystans: 20KM
Zasilanie: DC5V2A
dane: Dwukierunkowy RS485
Szybkość Ethernetu: 10/100 Mb/s
Podkreślić:

1-kanałowy cyfrowy konwerter optyczny wideo

,

cyfrowy konwerter optyczny wideo rs485

,

20-kilometrowy konwerter wideo na światłowód
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: Olycom
Orzecznictwo: CE RoHS FCC
Numer modelu: OM615-1D1EHDSDIWT/R
Dokument: video converter series.pdf
Zapłata
Szczegóły pakowania: 1 para w kartonie, 1kg(GW)
Czas dostawy: 4 ~ 8 dni roboczych
Zasady płatności: T/T, paypal
Możliwość Supply: 300 par/miesiąc
opis produktu

3G SDI video, dane RS485 10/100M Ethernet, konwerter światłowodowy



Wprowadzenie



  1. Odbiornik danych wideo Ethernet przez nadajnik światłowodowy, określany również jako konwerter mediów wideo, konwerter danych Ethernet do światłowodu RS485, cyfrowy konwerter optyczny wideo SDI,rozszerza sygnały wideo HD-SDI na duże odległości do 40 km.
  2. Ten rozszerzacz światłowodowy wideo HD-SDI automatycznie rozpoznaje i przesyła sygnały SDI, HD-SDI, z wbudowanymi dźwiękami i metad danymi.
  3. Ponadto ten rozszerzacz optyczny SDI video Ethernet jest w pełni zgodny ze standardami SMPTE 259M, 292M, 424M i ITU cyfrowego wideo, i idealnie nadaje się do użytku w cyfrowej sygnalizacji, transmisji, wystawianiu,i aplikacje CCTV HD



Kluczowe cechy



  • Wpływ wyrównania i ponownego czasowania na buforowanych wyjściach
  • Wskaźniki stanu LED w czasie rzeczywistym
  • Włókna metalowa
  • Roztwór przeciwpiorunom
  • Niska strata łącza optycznego max 30dB
  • Bez EMI, RFI i obwodu naziemnego
  • Przekaz bi-di na 1 włóknie z WDM
  • Dostępne w systemach stojaków samodzielnych i 3U



Specyfikacja



Optyczne
Długość fali 1310nm/1550nm
Rodzaj włókna i odległość multimodu (50/125um) 5Km, (62.5/125um) 2Km jednomodu (9/125um) 20Km / 40Km
Siła przenośna -5 do -10 dBm
Uczymy się czułości -26 do -30 dBm
Strata zwrotu > 14 dB
Jitter < 0, 2 IU
Interfejs SC
Wideo
Rodzaj sygnału Sygnały wideo HD-SDI i SDI
Zyski Jedność
Rozstrzygnięcie 8 lub 10 bitów, automatyczne
Stawki danych 270 Mbps, 1,485 Gbps
Standardy eksploatacji SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Automatyczne blokowanie częstotliwości danych - Tak, proszę.



Wprowadzenie wideo - nadajnik
Numer/rodzaj sygnału 2 pojedyncze łącza SDI lub HD-SDI wideo 1 dla Tx, 1 dla lokalnego przeglądu
Interfejs 2 kobiety BNC
Impedancja 750 ohm
Stawki danych 19 Mbps do 1,485 Gbps
Poziom nominalny 0.8 Vp-p
Poziomy minimalne/maksymalne 00,5 V do 1,0 Vp-p
Strata zwrotu ≥15 dB @ 5 MHz do 1,5 GHz, ≥10 dB @ 1,5 GHz do 3,0 GHz
Wyrównanie kabli wejściowych Automatyczny do -30 dB utraty kabla



Wyjście wideo - odbiornik
Numer/rodzaj sygnału 2 pojedyncze łącza SDI lub HD-SDI wideo 1 dla Rx, 1 dla kopii zapasowej / udostępniania
Interfejs 2 kobiety BNC
Impedancja 750 ohm
Zmiana czasu Automatyczne dla 270 Mbps, 1,485 Gbps lub pominięte dla nierozpoznanych stawek
Poziom nominalny 0.8 Vp-p
Poziomy minimalne/maksymalne 00,5 V do 1,0 Vp-p
Strata zwrotu < 25 dB @ 100 MHz



Dane
Protokół danych RS485, Manchester, dane BIPHASE
Przepustowość 0~300kbps
Wskaźnik błędów 10-9
Interfejs Terminal Phoenix



Ethernet
Tryb pracy pełny duplex / pół duplex, automatyczne wykrywanie
Prędkość sieci 10/100Mbps, automatyczne wykrywanie
Interfejs RJ45



Elektryczne, środowiskowe, mechaniczne.
Napięcie robocze

Samodzielnie: 220VAC do 5V/12VDC, stojak: podwójny 220V/-48V AC

Karta: napędzana przez podwozie
Temperatura pracy -35°C+75°C
Temperatura przechowywania -45°C+85°C
wilgotność 0~95% nie kondensujące
Wymiary i waga

Samodzielne i karty: zależy od różnych konfiguracji

Podwozie: 19 ′′3U



Zastosowanie



  • System monitorowania ruchu miejskiego
  • Monitorowanie wojskowe (obrona granic, obrona narodowa)
  • Monitorowanie przemysłowe (lotnisko, zakład chemiczny, kolei itp.)
  • System monitorowania budynków i kampusów

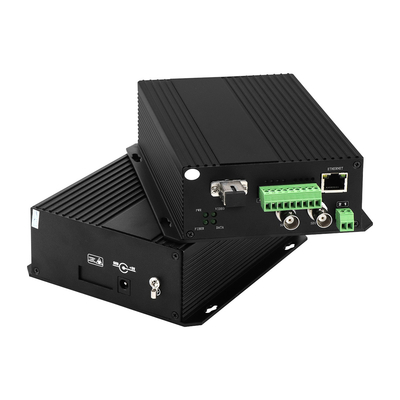

HD 3G SDI Video Digital Optical Converter Z Bidi RS485 10/100M Ethernet 20km DC5V 0



Szczegóły zamówienia



OM610-4P2D↓WT/R 4ch Telefon+ 2ch dane RS485 Rx
OM610-4V↑1D↓4E WT/R 4ch wideo Tx + 1ch danych RS485 Rx + 4ch 10/100M Ethernet
OM610-4V↑1D↓4PWT/R 4ch wideo Tx + 1ch dane RS485 Rx + 4ch Telefon
OM610-4V↑12D↓WT/R 4ch wideo Tx + 12ch dane RS485 Rx
OM610-2D↓8PWT/R 2ch dane RS485 Rx + 8ch Telefon
OM610-20D↓WT/R 20ch dane RS485 Rx
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R 1ch bi-di wideo + 1ch bi-di dane RS485 + 1ch bi-di audio + 1ch bi-di zamknięcie kontaktu
OM610-2D↑↓4A↑↓1E WT/R 4ch bi-di audio + 2ch bi-di dane RS485 + 1ch 10/100M Ethernet
OM610-1V↑1D↑↓3A↑2K↑↓WT/R 1ch wideo Tx + 2ch bi-di RS485 dane + 3ch audio Tx + 1ch bi-di zamknięcie kontaktu



Więcej zdjęć produktów

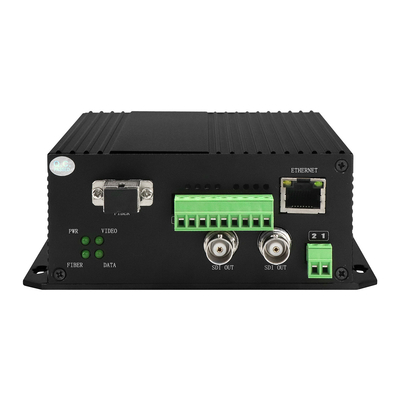

HD 3G SDI Video Digital Optical Converter Z Bidi RS485 10/100M Ethernet 20km DC5V 1

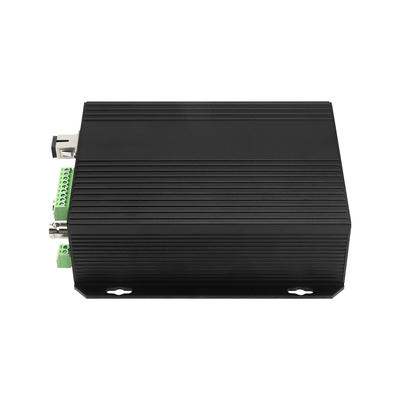

HD 3G SDI Video Digital Optical Converter Z Bidi RS485 10/100M Ethernet 20km DC5V 2
