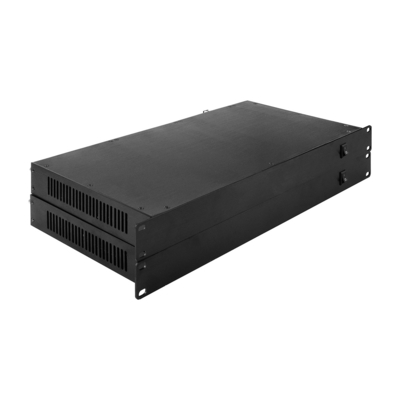

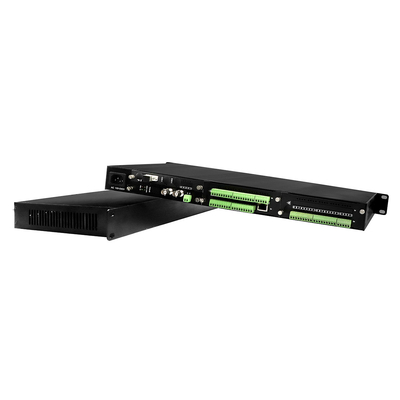

3G SDI Video Ethernet Data Fiber Converter Bidi RS232 Zamknięcie kontaktu Rozszerzacz optyczny 1U Rack

Optyczne

Długość fali

1310nm/1550nm

Rodzaj włókna i odległość

multimodu (50/125um) 5Km, (62.5/125um) 2Km jednomodu (9/125um) 20Km / 40Km

Siła przenośna

-5 do -10 dBm

Uczymy się czułości

-26 do -30 dBm

Strata zwrotu

> 14 dB

Jitter

< 0, 2 IU

Interfejs

SC

Wideo

Rodzaj sygnału

Sygnały cyfrowe wideo HD-SDI, SDI i 3G-SDI

Zyski

Jedność

Rozstrzygnięcie

8 lub 10 bitów, automatyczne

Stawki danych

270 Mbps, 1,485 Gbps, 2,970 Gbps

Standardy eksploatacji

SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120

Automatyczne blokowanie częstotliwości danych

- Tak, proszę.

Dane

Protokół danych

Dane RS232, RS485, Manchester, BIPHASE

Przepustowość

0~300kbps

Wskaźnik błędów

10-9

Interfejs

Terminal Phoenix

Audio

Impedans / napięcie

600 ohm (niezrównoważone) / 2,0 Vp-p

Odpowiedź częstotliwości

10 ~ 20 kHz

Całkowite zniekształcenie harmoniczne

< 0,05%

Faza różnicowa

< ± 1

Wskaźnik S/N

> 95 dB (pomiar)

Interfejs

Terminal Phoenix

Odsetek próbek

48k Hz

Rozstrzygnięcie

16 bitów

Zamknięcie kontaktu

Wprowadzenie sygnału

Alarm, wejście binarne, wsparcie TTL, RS-232/422/485 lub przycisk pasywnego przełącznika

Wyjście sygnału

Arbitralny alarm, wyjście binarne, wsparcie TTL, RS-232/422/485 lub wyjście przekaźnika

Interfejs

Terminal Phoenix

Ethernet

Tryb pracy

pełny duplex / pół duplex, automatyczne wykrywanie

Prędkość sieci

10/100Mbps, automatyczne wykrywanie

Interfejs

RJ45

Elektryczne, środowiskowe, mechaniczne.

Napięcie robocze

Rakietka: podwójne napięcie prądu przemiennego 11~240V

Temperatura pracy

-35°C+75°C

Temperatura przechowywania

-45°C+85°C

wilgotność

0~95% nie kondensujące
