2.5G Ring Fiber Industrial PoE Managed Switch
Specyfikacja przełącznika zarządzanego 2.5G
| Nazwa produktu |
10/100/1000Mbps Zarządzane Przemysłowe PoE Fiber Switch ((1F+6TP) |
| Model nr. |
IM-FP166GW |
| Port 1 |
1*100/1000/2500Mpbs porty SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
6*10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
| Protokół |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Zmiana funkcji |
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Szerokość pasma systemu: 17Gbps (nieprzepływ ruchu)
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
ID WLAND: 4096
Rozmiar tabeli adresów MAC: 8K
Jumbo Frame: 9.6KB
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
| Światła LED |
Elektryczność, sieć, światłowody
PWR: Moc
Pomarańczowy: Link/ACT
Zielony: 1000M Prędkość sieci ((wyłączony, gdy jest 100Mb/s)
Włókno: FX1
|

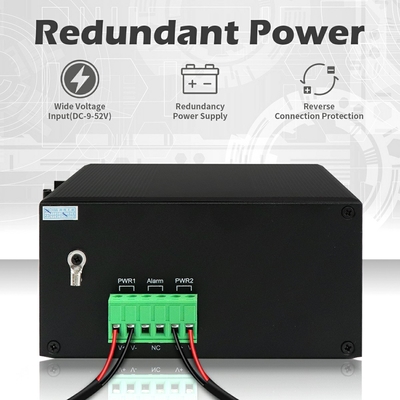

| Zasilanie |
Napęd wejściowy: 48V (maksymalnie 52V)
napięcie wyjściowe PoE: 48V
Jednorazowa moc wyjściowa PoE: 30W ((port 1~6)
Maksymalny budżet: 180 W
Połączenie odwrotne: wsparcie
|
| PoE Wiring |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
Informacje o interfejsie graficznym
- Wsparcie diagnostyki kabla i może zlokalizować punkt awarii
- Wspieranie zarządzania IEEE802.3az EEE ((Energy Efficient Ethernet), optymalizacja zużycia energii
- Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Wspieranie QoS, klasyfikacja transportu QoS, CoS, kontrola przepustowości (wskazanie wejścia/wyjścia), tłumienie burz, zróżnicowane usługi
- Wsparcie dla IEEE802.1q VLAN, portu VLAN, Mac VLAN, IP subnet VLAN, protokołu VLAN, konwertera VLAN, MVR
- Wspieranie dynamicznej agregacji linków IEEE802.3ad LACP, agregacji linków statycznych
- Wsparcie IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Raport agenta IGMP, wgląd w MLD.
- Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet
- Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
- Wsparcie dla klienta DHCP/relais/snooping/opcja snooping 82/opcja relais 82
- Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Wsparcie dla IPV6 Telnet serwer/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Prosimy o kontakt w celu uzyskania podręcznika internetowego lub podręcznika CLI

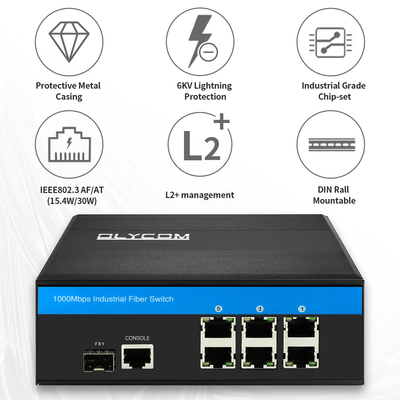

Kluczowe cechy sterowanego przełącznika sieciowego
- Wspieranie zasilania kamer PoE IP za pośrednictwem bezprzewodowego punktu dostępu (AP) 5 kategorii kabli Ethernet.
- IEEE 802.3af/na zasilanie do 1 ~ 6 portów RJ45
- 6 x 10/100/1000Mbps Porty RJ45 z automatycznym wykrywaniem
- 1 x 100/1000/2500Mbps port światłowodowy SFP
- Ochrona przed napięciami 6KV Ethernet, dostosowana do trudnych warunków zewnętrznych
- Spełniać wymagania dotyczące stopnia ochrony IP40 i przemysłowej klasy EMC
- Instalacja na szynach lub ścianach DIN
- Zakres mocy do 100 metrów
- Zgodność z normami FCC i CE
- Temperatura otoczenia roboczego: -40°C75°C
Zastosowanie
Pakiet i dostawa
Jednostki sprzedaży: pojedyncza pozycja
Wielkość pojedynczego opakowania: 30*22*10cm
Pojedyncza masa brutto: 0,85 kg
Rodzaj opakowania: wymiary wysyłki dla 1 sztuk 30*22*10cm
Jedno urządzenie i jedna instrukcja obsługi znajdują się w jednym pudełku, zamknięte i dobrze chronione.
20 sztuk/karton, wymiar kartonu wynosi 55,5*40*43cm
| Środowisko |
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
| Informacje mechaniczne |
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 158*115*60 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,75 kg/0,9 kg (w netto/bruto)
|
| Gwarancja |
3 lata, wsparcie techniczne przez całe życie |
Częste pytania
1Na jakim chipie jest oparty?
Olycom: Vitesse
2Mogę to dostosować?
- Tak.
Wspieramy usługi OEM, takie jak logo, nazwa modelu, etykieta, maski PVC i części produktu (zestaw montażowy, blok końcowy zasilania itp.)
3Czy mogę go podłączyć do urządzeń 10/100M?
- Tak.
W przypadku portów LAN są one 10/100/1000M automatyczne wykrywanie
W przypadku portów światłowodowych proszę skonfigurować prędkość 100 Mbps za pośrednictwem interfejsu graficznego lub interfejsu CLI
4Czy mogę wyłączyć funkcję PoE dla niektórych portów w razie potrzeby?
A: Tak.
Wszystkie przełączniki zarządzane PoE w tej serii obsługują zarządzanie PoE
Proszę ustawić status PoE za pośrednictwem interfejsu graficznego lub CLI.
5Czy ty robisz SKD/CKD?
A: Tak.
Jako fabryka wiele razy się z tym borykaliśmy.
