DC24V 1x2 2x2 4x4 MM Fiber Optic Bypass Switch
Introduction of 8 channel Bypass Switch

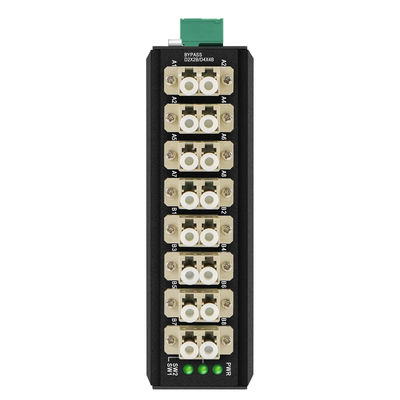

OM-FBS-44-MLC to zewnętrzna jednostka obejścia światłowodowego dla krytycznych węzłów optycznych w systemie sieci optycznych.
Product Features of Optical Fiber Bypass
Specification of optical Bypass Unit (specyfikacja jednostki optycznego omijania)
| Nazwa produktu | Przejście optyczne |
| Interfejs zasilania | Standardowy przemysłowy blok końcowy. |
| Ochrona przed polaryzacją | Wsparcie |
| Interfejs światłowodowy | LC |
| Zakres długości fali | 850±40/1300±40nm; 1260~1650nm |
| Długość fali badawczej | 850/1300nm; 1310/1550nm |
| Wprowadzenie straty | Typ:00,6 dB Max:1.0 dB; Typ:0.6dB Max:10,0 dB |
| Strata zwrotu | MM≥30 dB SM≥50 dB |
| Wykrycie kanału | MM≥35 dB SM≥55 dB |
| Utrata polaryzacji | ≤ 0,05 dB |
| Utrata długości fali | ≤ 0,05 dB |
| Utrata temperatury | ≤ 0,05 dB |
| Powtarzalność | ≤ 0,05 dB |
| Napięcie robocze | DC9V-52V |
| Żywotność | ≥100000000 razy |
| Czas przełączania | ≤ 10 ms |
| Moc optyczna przesyłowa | ≤ 500 MW |
Schemat zastosowania przełącznika obwodu światłowodowego
Co to jest przełącznik bypassowy?
Jednostka lub moduł obejściowy jest zwykle używany do ochrony systemu sieciowego (przechodząc obok urządzenia, z którym się łączy) w przypadku nagłego wyłączenia zasilania.
W systemie sieci liniowej (jak na poniższym wykresie) transmisja jest w porządku, jeśli dane / SFP / moc są normalne.
Co jeśli jakiekolwiek źródło zasilania jest wyłączone (jak napięcie, uderzenie, uszkodzenia spowodowane przez człowieka...)
Cały system sieci wybije.
Inną sytuacją jest to, że w obszarze przełącznika 2 (pośredni) wymagana jest naprawa mocy, powiedzmy przez 12 godzin, cały system musi się zatrzymać.
W przypadku modułu/przełącznika obejścia jest to jak wprowadzenie mechanizmu ochrony w całym systemie.
Przełącznik obejściowy pomaga chronić cały system, jeśli jeden lub więcej przełączników nie zadziała jednocześnie.
Lista opakowań
Przegląd kontroli jakości
W przypadku produktów sieciowych i łączności optycznej niezawodność zależy raczej od dobrze zorganizowanego systemu jakości niż od pojedynczych etapów testowania.
W OLYCOM kontrola jakości jest wdrażana w całym cyklu życia produktu, od pozyskiwania komponentów po dostawę końcową, aby zapewnić stałą wydajność w rzeczywistych środowiskach wdrożenia.
Wszystkie materiały są weryfikowane przed produkcją, w tym moduły optyczne, komponenty elektroniczne i konstrukcje mechaniczne.automatyczne systemy kontroli są stosowane w celu utrzymania dokładności montażu i zmniejszenia zmienności.
Każdy produkt podlega weryfikacji funkcjonalnej obejmującej wydajność transmisji danych, funkcjonalność funkcji i w stosownych przypadkach dostarczanie energii.parametry takie jak dokładność długości fali, jakość sygnału i stabilność transmisji są starannie oceniane.
W celu zapewnienia długotrwałej niezawodności urządzenia są testowane w ekstremalnych warunkach, w tym w warunkach zmienności temperatury, wilgotności i naprężenia mechanicznego.przeprowadza się przedłużone badania czasu pracy w celu wykrycia potencjalnych wczesnych awarii.
Każda jednostka podlega kontroli końcowej przed wysyłką, przy czym pełna identyfikowalność jest poparta udokumentowanymi dokumentacjami badań i danymi zgodności.
Łącząc standaryzowane procesy z ciągłym doskonaleniem, OLYCOM zapewnia stabilne, trwałe i gotowe rozwiązania sieciowe.
