OM-FBS-44-MLC WIELOMODOWY MODUŁ BYPASSU OPTYCZNEGO 8-PORTOWE ZŁĄCZE LC MONTOWANE NA DIN 12V 24V

DC24V 1x2 2x2 4x4 MM światłowodowe

Wprowadzenie 8-kanałowego przełącznika bypassowego

OM-FBS-44-MLC to zewnętrzna jednostka obejścia światłowodowego dla krytycznych węzłów optycznych w systemie sieci optycznych.

1. Obsługuje połączenia światłowodowe 100G/40G/10G/1G i 100M i oferuje opcję multimodu LC.
2. Jest zwykle stosowany w niektórych dużych sieciach optycznych obejmujących połączenie pierścieniowe i wiele urządzeń, takich jak systemy komunikacji kolejowej,automatyzacja fabryki i ważne węzły optyczne w przypadku zamierzonej lub nieoczekiwanej utraty mocy.

Wymogi dotyczące optycznego pominięcia światła

1. Dostępne w istniejących/nowych węzłach optycznych
2. Wstawianie w oparciu o dźwignię/ ścianę
3. Przemysłowy, zdalny, zielony blok końcowy
4. Temperatura pracy: -20°C ~70°C
5. Wytrzymałe obudowy na poziomie IP40
6. Czas przełączania obejścia ≤ 10 ms
7. Niska utrata wstawienia, niska przesłuch kanału
8. Wprowadzenie mocy redundantnej DC9V ~ DC52V

Specyfikacja jednostki optycznego obejścia

Schemat zastosowania przełącznika obwodu światłowodowego

• Łatwe sterowanie mocą dla systemu sieciowego
• Monitorowanie systemu
• Inteligentna ochrona ścieżek optycznych

Co to jest przełącznik bypassowy?

Jednostka lub moduł obejściowy jest zwykle używany do ochrony systemu sieciowego (przechodząc obok urządzenia, z którym się łączy) w przypadku nagłego wyłączenia zasilania.

W systemie sieci liniowej (jak na poniższym wykresie) transmisja jest w porządku, jeśli dane / SFP / moc są normalne.

Co jeśli jakiekolwiek źródło zasilania jest wyłączone (np. Przesilenie, uderzenie, uszkodzenia spowodowane przez człowieka...)

Cały system sieci wybije.

Inną sytuacją jest to, że w obszarze przełącznika 2 (pośredni) wymagana jest naprawa mocy, powiedzmy przez 12 godzin, cały system musi się zatrzymać.

W przypadku modułu/przełącznika obejścia jest to jak wprowadzenie mechanizmu ochrony w całym systemie.

Przełącznik obejściowy pomaga chronić cały system, jeśli jeden lub więcej przełączników nie zadziała jednocześnie.

Lista opakowań

• 1 pc przełącznika obwodu światłowodowego
• 1pc podręcznik obsługi
• 1 kartka gwarancyjna

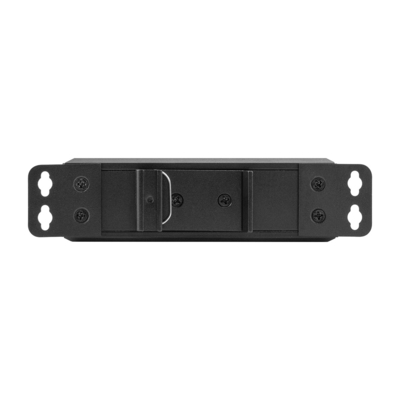

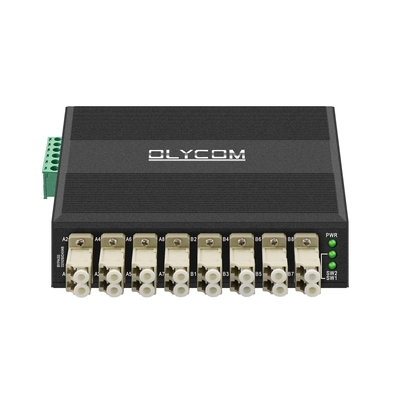

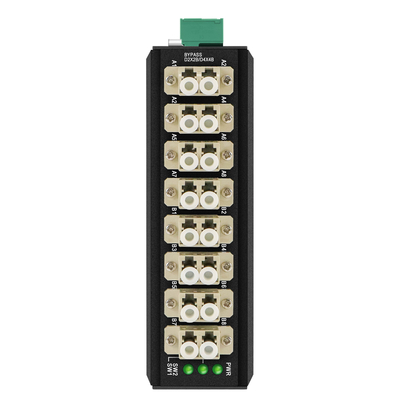

Rzeczywiste zdjęcia
