1.25G SFP Moduł Jednokomórkowy 1310nm/1550nm 20km Simplex Optical Transceiver

1 PCS
MOQ
negocjowalne
Cena £
1.25G SFP Moduł Jednokomórkowy 1310nm/1550nm 20km Simplex Optical Transceiver
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Product Name: Gigabit SFP Fiber Transceiver
Condition: New
Nazwa handlowa: Olycom, Support OEM
Power Supply: Single +3.3V
Maximum Power: <1W
Working temp: 0 ℃ ~ + 70 ℃
Podkreślić:

Moduł SFP SMF 1.25 G

,

Moduł SFP 1.25 G

,

20 km jednowiatkowy nadajnik
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: Olycom
Orzecznictwo: CE RoHS FCC
Numer modelu: OSBL1G20D-35
Dokument: IM-WS080GE.pdf
Zapłata
Szczegóły pakowania: 1 sztukę w 1 kartonie.
Czas dostawy: 3 ~ 7 dni roboczych
Zasady płatności: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram
Możliwość Supply: 3000 SZTUK tygodniowo
opis produktu

Moduł SFP 1,25G zgodny z Cisco 20KM



Cechy



  • Do 1,25 Gb/s łącza danych
  • Włącza się je na gorąco
  • Jednorazowy złącze LC
  • Do 20 km na SMF 9/125μm
  • 1550nm DFB nadajnik laserowy
  • 1310nm PIN-fotodetektor
  • Jednorazowe źródło zasilania +3,3V
  • Interfejs monitorowania zgodny z SFF-8472
  • Maksymalna moc < 1 W
  • Przemysłowy / Rozszerzony / Komercyjny zakres temperatury pracy: -40°C do 85°C/-5°C do 85°C/-0°C do 70°C Dostępna wersja
  • Zgodne z RoHS i wolne od ołowiu



Wprowadzenie



  • Odbiorniki OSBL1G20D-53 firmy OLYCOM to niezrównane połączenie wysokiej wydajności i przystępnej ceny.są w pełni zgodne z Small Form Factor Pluggable Multi-Sourcing Agreement (MSA).
  • Ich zdolności diagnostyczne cyfrowe są łatwo dostępne za pośrednictwem 2-przewodowej sieci seryjnej zgodnie ze specyfikacją SFF-8472.
  • Sekcja odbiornika jest zaprojektowana z odbiornikiem PIN, podczas gdy nadajnik wykorzystuje laser DFB 1550 nm.
  • Dzięki niezwykłemu budżetowi łącza do 14 dB, moduł ten doskonale sprawdza się w aplikacjach 1000Base-LX Ethernet 20 km bez wad.



Zastosowanie



  • 1000Base-LX Ethernet

  • Sieci metra/dostępu

  • 1 × Kanał włóknisty
  • Pozostałe łącza optyczne



Maksymalne ratingi bezwzględne



Parametry Symbol Min. Typowe Max, proszę. Jednostka
Temperatura przechowywania TS -40   +85 °C
Napięcie zasilania Wpływ - 0.5   4 V
Względna wilgotność RH 0   85 %


Zalecane środowisko operacyjne



Parametry Symbol Min. Typowe Max, proszę. Jednostka
Temperatura działania przypadku Przemysłowe TC -40   85 °C
Rozszerzone - 5   85 °C
Wydatki handlowe 0   +70 °C
Napięcie zasilania Wpływ 3.135   3.465 V
Prąd zasilający Icc     300 mA
Prąd wejściowy Wyrzuty     Icc+30 mA
Maksymalna moc Pmax     1 W


Charakterystyka elektryczna



Parametry Symbol Min. Typowe Max, proszę. Jednostka Uwaga:
Sekcja nadajnika:
Impedancja różnicowa wejściowa Rin 90 100 110 W 1
Jednorazowy przesuń wejściowy danych Vin PP 250   1200 mVp-p
Przesyłanie wyłączania napięcia Zaleca się Vcc 13   Vcc V 2
Przekazuj napięcie aktywujące Wyniki Wołowina   Wee + 0.8 V
Przesyłanie wyłączyć czas stwierdzenia Deser.     10 my
Sekcja odbiornika:
Wynik danych z jednym końcem Vout, p.p. 300   800 mv 3
Wynik Wlosfault Vcc ¥ 0.5   VCC_host V 5
Losy normalne Wlos norma Wołowina   Vee + 0.5 V 5
Odmowa zasilania PSR 100     mVpp 6

Parametry optyczne

Parametry Symbol Min. Typowe Max, proszę. Jednostka Uwaga:
Sekcja nadajnika:
Długość fali środkowej λc 1530 1550 1570 nm
Szerokość widma σ     1 nm
Wskaźnik tłumienia w trybie bocznym SSRmin 30     dB
Moc wyjściowa optyczna Pout -9   -3 dBm 1
Wskaźnik wyginięcia Wylotowe 9     dB
Czas wzrostu/spadku optycznego tr / tf     260 ps 2
Względna intensywność hałasu RIN     -120 dB/Hz
Całkowity wkład Jitter TX Δ TJ     0.284 UI 3
Maska do oczu do wyjścia optycznego Zgodne z normą IEEE802.3 z (bezpieczeństwo laserowe klasy 1)
Sekcja odbiornika:
Długość fali wejścia optycznego λc 1270 1310 1600 nm
Przesyłka odbiornika Polska -3     dBm 4
Wrażliwość na RX Sen     -24 dBm 4
RX_LOS Twierdzenie Zgubiłem -40     dBm
RX_LOS De-asert Zgubienie     -25 dBm
Hysteresa RX_LOS LOS H 0.5     dB
Ogólne specyfikacje:
Wskaźnik danych BR   1.25   Gb/s
Poziom błędu bitów BER     10-12
Maksymalna obsługiwana długość łącza na 9/125μm SMF@1.25Gb/s LMAX   20   km
Całkowity budżet systemu LB 14     dB


Przypisanie szpilki

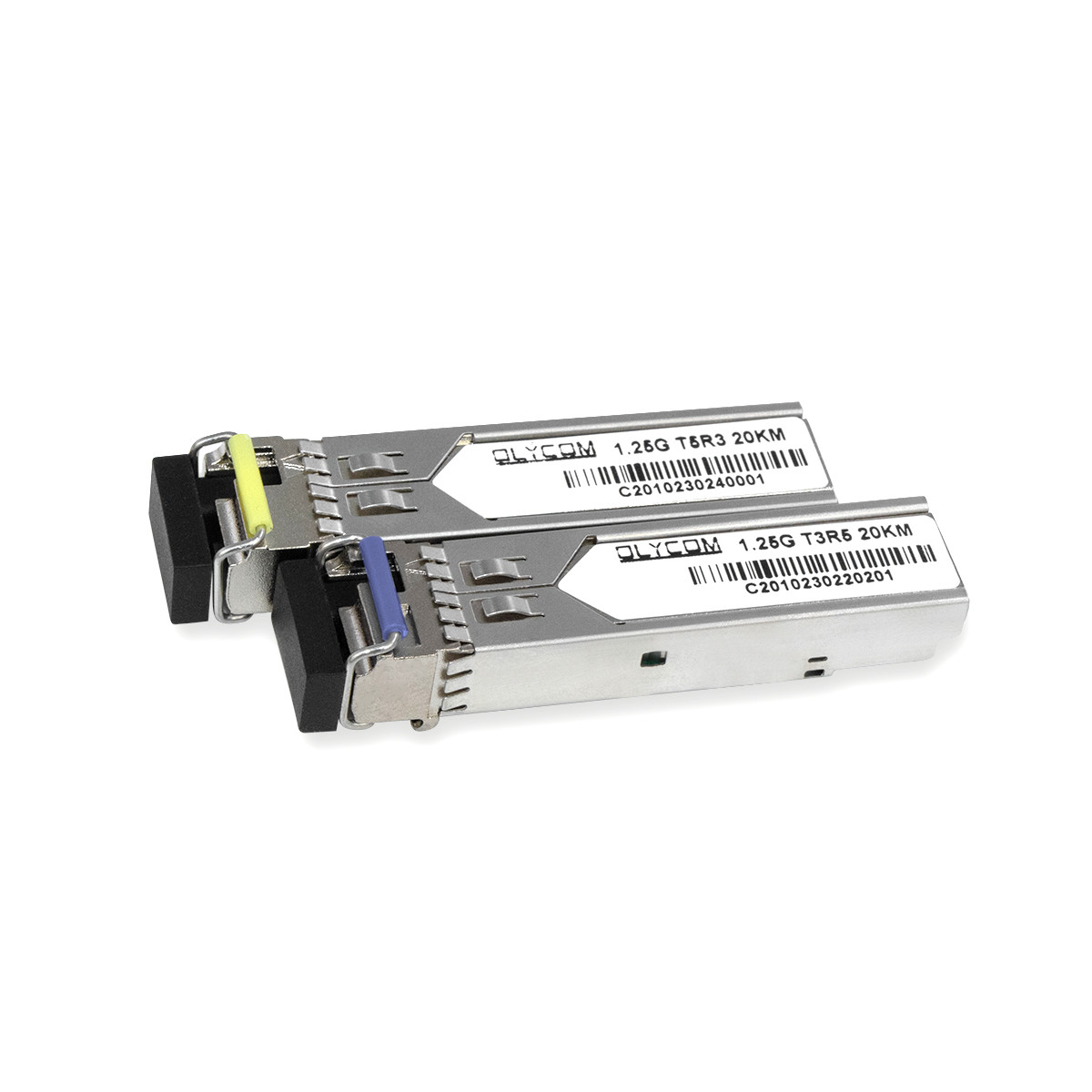

1.25G SFP Moduł Jednokomórkowy 1310nm/1550nm 20km Simplex Optical Transceiver 0

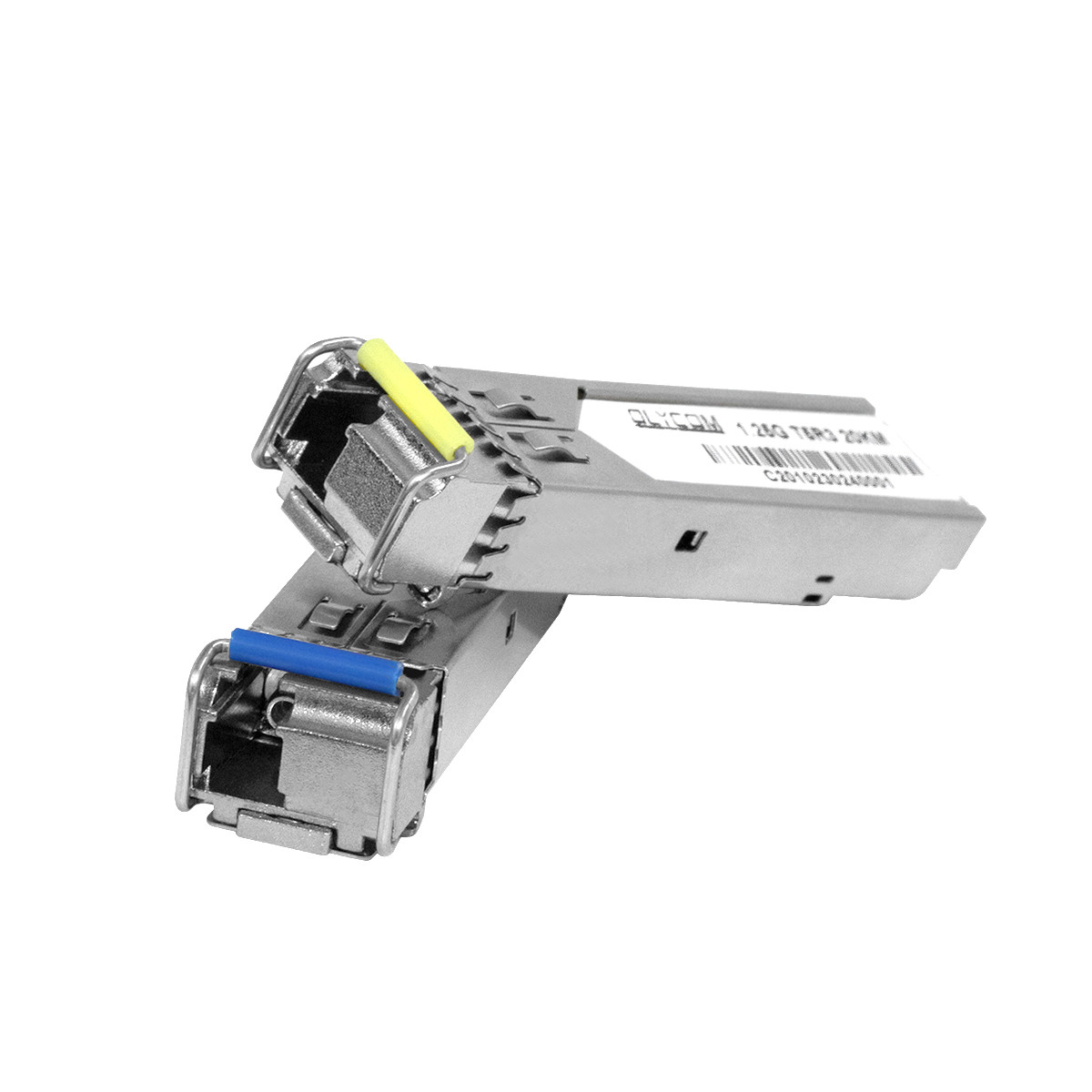

1.25G SFP Moduł Jednokomórkowy 1310nm/1550nm 20km Simplex Optical Transceiver 1

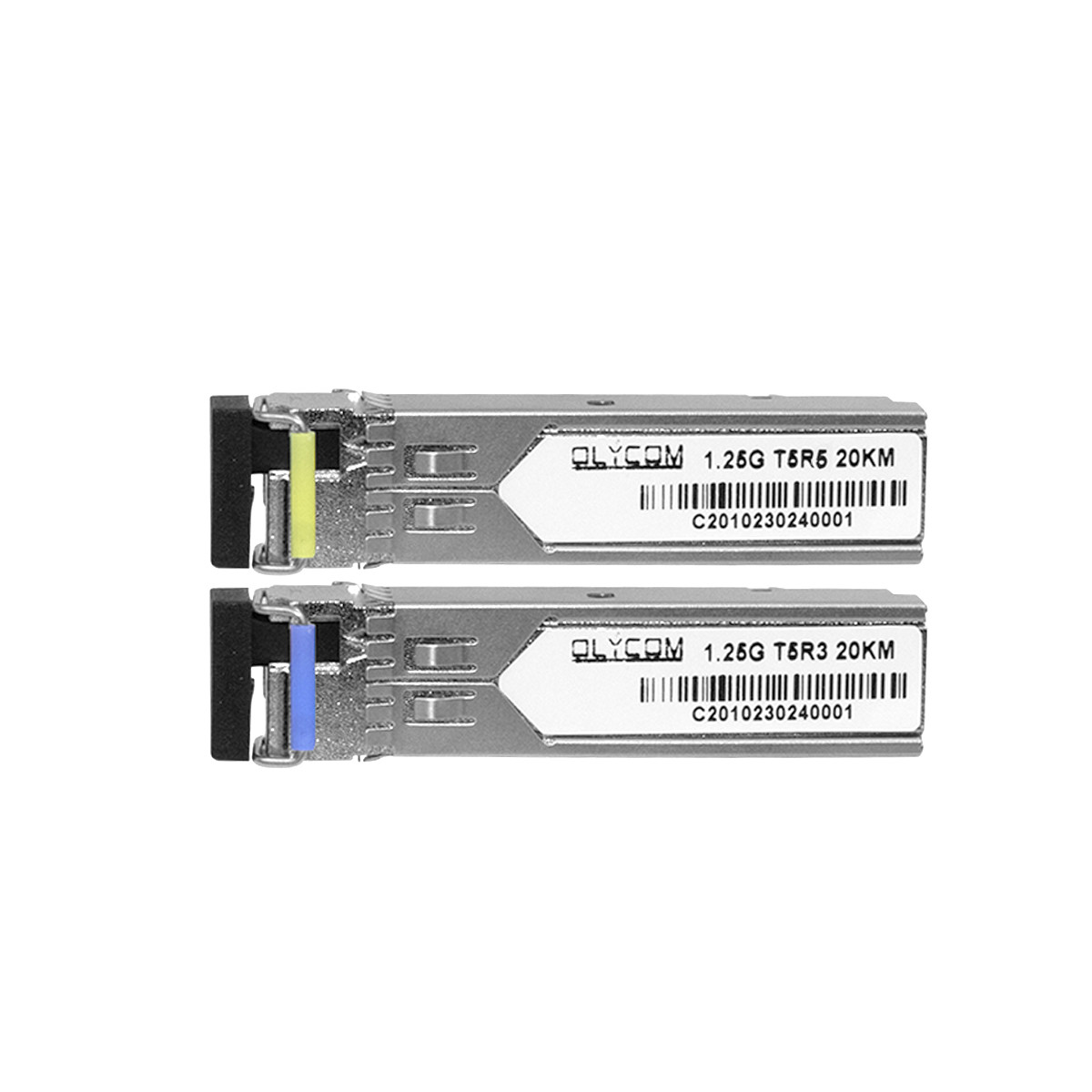

1.25G SFP Moduł Jednokomórkowy 1310nm/1550nm 20km Simplex Optical Transceiver 2
