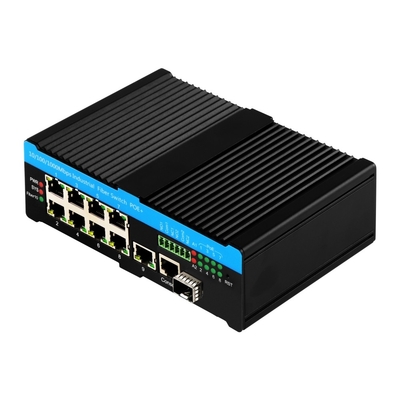

Gigabit 8-port802.3btPoziom 2 Zarządzany przełącznik
Podstawowe informacje o przełączniku PoE o 8 portach
- Port: 2*100/1000/2500M porty światłowodowe SFP+1*port konsoli+2 porty kombo+8*100/1000M miedziane
- Standard PoE: IEEE 802.3af/at/bt (15.4W/30W/60W/90W) na 1 ~ 8 portach RJ45, budżet 720W
- Funkcja zarządzania: oparta na szybkości, QoS/STP/ERPS/MPLS/VLAN...
- Odległość POE: 100 metrów, wsparcie zewnętrznego akcesorium POE ((powiększacz/rozdzielacz POE)
- Temperatura pracy od -40°C do + 75°C ((pełnie przetestowana)
- Poziom ochrony IP40
- Konstrukcja szyny DIN, rozpraszanie ciepła bez wentylatora
- Zgodność z CE/FCC
- 6KV ochrona przed przewyższeniami Ethernet, 1500V napięcie izolacyjne port-port
- Wspieranie automatycznego MDI/MDIX
- Tryb sterowania przepływem: pełny dupleks ze standardem IEEE 802.3x półdupleks ze standardem przeciwciśnienia
- Zgodne z IEEE 802.3 10Base-T i IEEE 802.3u 100Base-TX
- Mechanizm przełączania przechowywania i przekazywania
Kluczowe cechy sterowanego przełącznika POE
- Wyświetlenie w czasie rzeczywistym poziomu napięcia, prądu, mocy i PD oraz pełnych wskaźników
- Włączyć/wyłączyć porty POE, ustawić opóźnienie włączenia POE i moc wyjściową POE
- Wyjście alarmu przekaźnika wsparcia i wyświetlenie stanu alarmu ((2 drogi od kontaktu suchego)
Specyfikacja przemysłowego przełącznika POE
| Nazwa produktu |
10/100/1000Mbps Zarządzane Przemysłowe Przenośniki Włóknowe POE ((1F+9TP) |
| Model nr. |
IM-FP1188GW |
| Port |
1x 1000Mpbs port SFP, 1G/2.5G obydwa obsługujące
SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 metrów
8x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
|
| Standardowy |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP
IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344 IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af
IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
| WLAND ID |
4096 |
| Ramka Jumbo |
9.6KB |
| Adres MAC |
8K |
| Funkcje przełączania |
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Przepustowość systemu: 58 Gbps (nieprzepustowość)
Wielkość pamięci DRAM: 128M
Rozmiar błysku: 16M
Wielkość bufora pakietów: 4 Mb
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
Odległość transmisji przez port SFP: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Światła LED |
Zasilanie, sieć, światłowody, POE, alarm |
| Zasilanie |
napięcie wejściowe zasilania POE: 48V (maksymalnie 57V)
Jednorazowa moc wyjściowa zasilania PoE: 15.4W/30W/60W/90W ((port 1~8)
|
| Środowisko |
Temperatura robocza: -40° ∼75°C
Temperatura przechowywania: -40° ≈ 85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
| Standardy branżowe |
EMI: FCC Część 15 Podczęść B Klasa A, EN 55022 Klasa A
EMS: EN 61000-4-2 (ESD) Poziom 3, EN 61000-4-3 (RS) Poziom 3
EN 61000-4-4 (EFT) Poziom 3, EN 61000-4-5 (Wzrost) Poziom 3
EN 61000-4-6 (CS) Poziom 3, EN 61000-4-8
Kontrola ruchu drogowego: NEMA-TS2
Wibracje: IEC 60068-2-6
Wolny upadek: IEC 60068-2-32
Wstrząs: IEC 60068-2-27
Kolejny ruch kolejowy: EN 50121-4
|
| Bezpieczeństwo |
Oznakowanie CE, handlowe; CE/LVD EN60950 |
| Informacje mechaniczne |
Skórka: skórka metalowa falista
Wymiary: 165 x 112 x 45,5 mm
Sposób montażu: montaż na szybie
|
| Gwarancja |
Wymiana w ciągu 1 roku; 3 lata naprawy |
Stosowanie standardowego przełącznika PoE BT
- Zapewnienie zasilania urządzeń wymagających dużej ilości energii
- Telekomunikacja optyczna
- Teleregulacja i monitorowanie
- Systemy monitorowania CCTV na zewnątrz
- Prywatna sieć szerokopasmowa
Cechy zarządzania
- Wsparcie diagnostyki kabla i może zlokalizować punkt awarii
- Wspieranie zarządzania IEEE802.3az EEE (Energy Efficient Ethernet), optymalizacja zużycia energii
- Wsparcie STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Wsparcie Qos, klasyfikacja transportu Qos, Cos, sterowanie przepustowością (kierunek wejścia/wyjścia), tłumienie burz, różne usługi
- Wsparcie dla IEEE802.1q VLAN, port VLAN, Mac VLAN, IP subnet VLAN, protokół VLAN, konwerter VLAN, MVR
- Wspieranie dynamicznej agregacji linków IEEE802.3ad LACP, agregacji linków statycznych
- Wsparcie IGMP/MLD snooping V1/V2/V3, filtrowanie/modulacja IGMP, wyszukiwanie IGMP
- Raport agenta IGMP, wgląd w MLD.
- Bezpieczeństwo: oparte na portach i komputerach Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Wspieranie Cisco®, takich jak CLI, zarządzanie stronami internetowymi, SNMP v1/v2c/v3, Telnet
- Wspieranie aktualizacji oprogramowania za pośrednictwem TFTP i HTTP, redundancja oprogramowania układowego zapobiega awarii aktualizacji
- Wsparcie dla klienta DHCP/relais/snooping/opcja snooping 82/opcja relais 82
- Wsparcie dla RMON, MIB II, obrazu lustrzanego, dziennika zdarzeń, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Wspiera serwer IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Częste pytania
To porty I/O, nie ma serii komunikacji.
Kliknij wszystkie w interfejsie zarządzania
Podłącz te 2 porty alarmowe do zewnętrznego dzwonka lub syreny
Dzwoni dzwonek/sirena, aby ogrzać użytkowników, jeśli którykolwiek z portów jest wyłączony ((odległe monitorowanie w czasie rzeczywistym)
Wsparcie dla konsoli/SNMP/CLI ((SSH/port LAN/Telnet...) i zarządzania adresami IP
Programuje się POE i zasilanie
Nieprzerwanie dostarcza 15,4W/30W/60W/90W mocy standardowej do urządzeń PD z 8 portów POE (z wyłączeniem portów kombo)
Nie sugerujemy podłączenia zbyt wielu urządzeń zużywających dużo energii do jednego przełącznika, to wpłynie na stabilność
Wymagane jest pełne obciążenie, wyjście POE 720W, zasilanie 15A/48V
Programowalny budżet wyjściowy POE, taki jak 480W/240W, aby dopasować się do zasilacza
Zaleca się ustawienie 480 W dla lepszej stabilności i trwałości.
