10/100Mbps 4 Port Outdoor PoE Switch
Specyfikacja przełącznika włóknowego przemysłowego
| Nazwa produktu |
10/100Mbps Przemysłowy przełącznik światłowodowy PoE ((2F+4TP) |
| Model nr. |
IM-FP244FE |
| Port |
Włókna SFP 2x100M
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 metrów
4x10/100/1000M UTP RJ45 ((Wsparcie automatycznego wykrywania MDI/MDIX)
Blok końcowy zasilania 1x6-PIN
|
| Protokół |
IEEE 802.3 ((10Baza-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 przy 30W ((PoE+)
|
| Zmiana funkcji |
Tryb przekazywania: przechowywanie i przekazywanie
Opóźnienie w wysyłaniu: <10 us
Przepustowość systemu: 1,2 Gbps (nieprzepustowość)
MAC: 4K
Wielkość bufora pakietów: 1,75 Mb
|
| Media sieciowe |
10BASE-T: CAT3, CAT4, CAT5 pary skręcone bez osłony ((≤ 100m)
100/1000BASE-TX: CAT5 lub wyższa osłonięta para skręcona ((≤ 100m)
|
| Światła LED |
Elektryczność, włókna, sieć, PoE
PWR: Moc
Włókno: FX1, FX2
Włączone: nadawanie jest normalne
Wyłączony: transmisja NIE jest prawidłowa (odłączony lub wadliwy moduł optyczny)
Miedziana pomarańczowa: wskaźnik PoE
PoE działa
Wyłączony: PoE nie działa lub jest to urządzenie Non-PoE
Zielona miedź: wskaźnik prędkości
Włączone: prędkość transmisji 1000 Mbps
Blinking: w transmisji
Wyłączone: odłączone lub prędkość pracy wynosi 10/100Mbps
|
| Zużycie energii |
Całkowite obciążenie bez PoE≤5W |
| Zasilanie |
napięcie wejściowe zasilania PoE: 48V (maksymalnie 52V)
Jednorazowe źródło zasilania PoE moc wyjściowa: 30W (port 1~4)
Całkowity budżet: 120 W
napięcie wyjściowe PoE: 48V
Połączenie odwrotne: wsparcie
|
| PoE Wiring |
1/2 (V+), 3/6 (V-) |
| Środowisko |
Temperatura robocza: -40°C75°C
Temperatura przechowywania: -40°C/85°C
Wilgotność robocza: 10%~90%, nie kondensująca
Wilgotność magazynowa: 10%~95%, nie kondensująca
|
| Standardy branżowe |
ESD: IEC61000-4-2, ±15KV powietrze, ±6KV kontakt
EFT: IEC61000-4-4, ogólne ±6KV
Przesilenie: IEC61000-4-5, różnicowe ±2KV, powszechne±6KV
|
| Certyfikacja |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Wymagania w zakresie ochrony środowiska
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Część 15 Podczęść B (klasa B) ANSI C63.4: 2014
|
| Informacje mechaniczne |
Skórka: skórka metalowa falista, poziom klasy IP40
Rozmiar: 114*93*35 mm
Sposób montażu: mocowanie na szybie lub ścianie
Waga: 0,35 kg/0,45 kg (w netto/bruto)
|
| Gwarancja |
3 lata, wsparcie techniczne przez całe życie |
- Zapewnia aktywne PoE ((DC48V) do kamer IP PoE, WAP itp. za pośrednictwem kable miedzianego kategorii 5 lub wyższego poziomu
- 2x100Mbps Porty światłowodowe SFP z automatycznym wykrywaniem
- 4x10/100/1000Mbps Automatyczne wykrywanie RJ45, IEEE 802.3af/na zasilanie do 1~4 portów
- Wykrywanie trybów PoE ((Nie PoE, zgodne z 802.3af/at) podłączonego sprzętu elektrycznego
- Ochrona przed napięciami 6KV Ethernet, dostosowana do trudnych warunków zewnętrznych
- Wspieranie automatycznego MDI/MDIX
- Tryb sterowania przepływem: pełny dupleks ze standardem IEEE 802.3x, półdupleks ze standardem przeciwciśnienia
- Zgodność z IEEE 802.3 10Base-T i IEEE 802.3u 100Base-TX

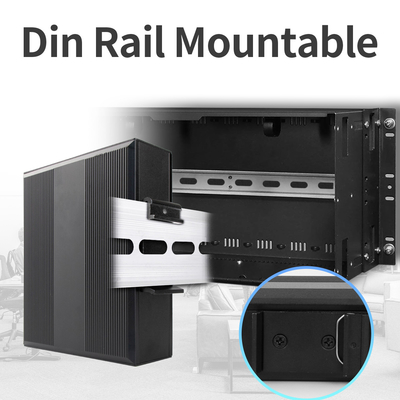

- Instalacja na szynach lub ścianach DIN
- Zakres mocy do 100 metrów
- Zgodność z normami FCC i CE
- Mechanizm przełączania przechowywania i przekazywania
- Temperatura otoczenia roboczego: -40°C75°C

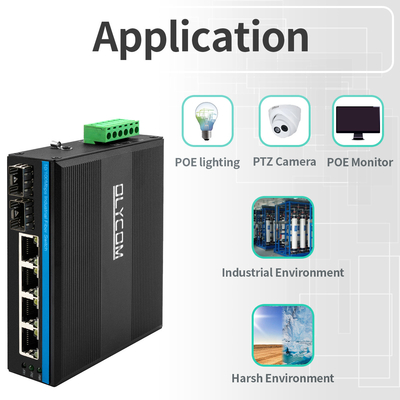

Dzięki powyższym funkcjom jest to idealne rozwiązanie dla nadzoru IP, wiatru, energii elektrycznej, PIS metra, automatyki montażu, mocy SCADA, oczyszczania ścieków, metalurgii, inteligentnego transportu,transport kolejowy, przemysł wojskowy i inne
Częste pytania
1Na jakim chipie jest oparty?
Olycom: Realtek
2Mogę to dostosować?
- Tak.
Wspieramy usługi OEM, takie jak logo, nazwa modelu, etykieta, maski PVC i części produktu (zestaw montażowy, blok końcowy zasilania itp.)
3- Czy to załatwione?
Nie.

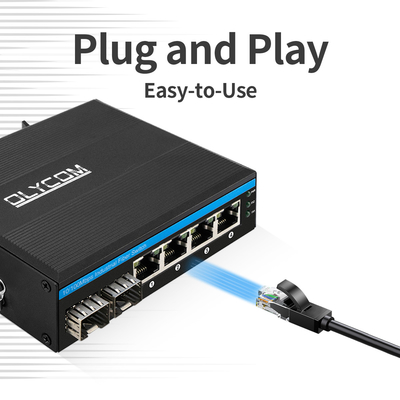

To tylko proste plug-and-play, ale mamy zarządzany model ((IM-FP244GM)
Akcesoria
| Moduł optyczny przemysłowy |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Zasilanie przemysłowe DIN |
| IM-DAC220/DC48V2.5A |
AC220V do DC48V2.5A, -40°C ∼70°C |
| IM-DAC220/DC48V5A |
AC220V do DC48V5A, -40°C ∼70°C |
| IM-DAC220/DC48V10A |
AC220V do DC48V10A, -40°C ∼70°C |
Lista opakowań
- 1pc przełącznik
- 1pc podręcznik obsługi
Uwaga
Akcesoria (moduł optyczny, źródło zasilania, patchcord, kabel sieciowy itp.) NIE są włączone do opakowania
Proszę przygotować je samodzielnie lub kupić cały zestaw od nas.
Informacje o pudełku przewozowym
Rozmiar produktu: 11,4*9,3*3,5 cm
Wielkość wewnętrznego pudełka: 23*16,5*5,8cm
Masa produktu: 0,35 kg
Waga opakowania: 0,45 kg
Wielkość skrzynki głównej: 67*33*47cm
Ilość opakowania: 40 sztuk
Waga opakowania: 20 kg
Gwarancja i gwarancja
W Shenzhen Olycom Technology Co., Ltd, jesteśmy dumni, że używamy tylko nowych materiałów, które spełniają najwyższe standardy.
W rzeczywistości nigdy nie używamy starych lub odnowionych materiałów.
Nasze produkty są objęte 5-letnią gwarancją producenta (z wyłączeniem sztucznych uszkodzeń lub niewłaściwego użytkowania).
Każdy produkt podlega rygorystycznym testom funkcjonalnym i starzeniowym przed dostawą, aby zapewnić najwyższą jakość.
W rzadkich przypadkach, gdy wystąpią problemy z zgodnością lub jakością, oferujemy łatwe zwroty i naprawy lub wymianę.
Należy pamiętać, że kupujący ponosi odpowiedzialność za wszystkie koszty zwrotu i drugiej wysyłki.
Dzięki naszemu zaangażowaniu w jakość i zadowolenie klientów, możesz zaufać Olink dla wszystkich swoich potrzeb technologicznych.
