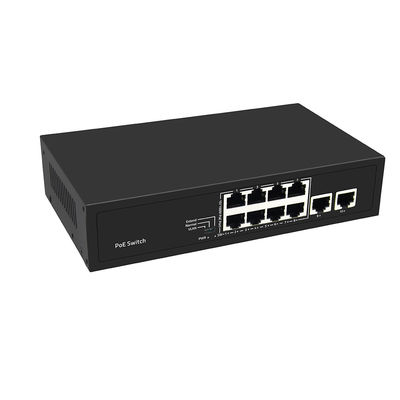

8-portowy przełącznik Ethernet CCTV PoE 10/100M
Funkcje przełącznika bezpieczeństwa CCTV
- Zgodność ze standardami IEEE 802.3, IEEE 802.3u, IEEE802.3af/at
- 8 portów POE 10/100M + 2 porty uplink Ethernet 10/100M
- Zgodność ze standardami IEEE 802.3, IEEE 802.3u, IEEE802.3af/at
- Port Ethernet obsługuje adaptacyjne 10/100M i funkcje POE
- Obsługa automatycznego obracania portów (Auto MDI/MDIX)
- Automatycznie dostarczane do urządzeń adaptacyjnych
- Wskaźnik panelu monitoruje stan i pomaga w analizie błędów
- Obsługa trybu VLAN, trybu Normal i trybu Extend
- Tryb kontroli przepływu: full-duplex zgodny ze standardem IEEE 802.3x, half-duplex zgodny ze standardem Back pressure
Dzięki prostym i wygodnym metodom instalacji i konserwacji oraz bogatym funkcjom biznesowym, pomaga użytkownikom budować bezpieczną i niezawodną sieć o wysokiej wydajności.
Jest on głównie zlokalizowany w warstwie rdzeniowej lub konwergencji sieci użytkowników, takich jak parki przemysłowe, budynki, fabryki i kopalnie, agencje rządowe i szerokopasmowe sieci mieszkalne.
Może być szeroko stosowany w scenariuszach dostępu do sieci Ethernet, takich jak małe i średnie przedsiębiorstwa, kafejki internetowe, hotele i szkoły.
Specyfikacja przełącznika Fast Ethernet
| Interfejs I/O |
| Moc |

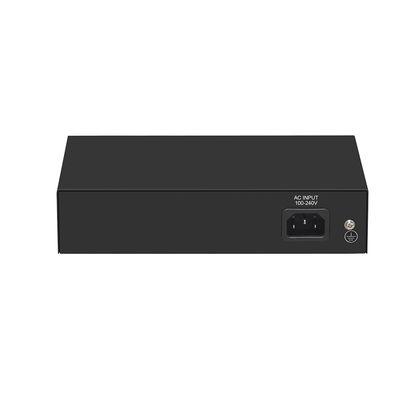

Wejście: AC 100-240V, 50/60Hz |
| Ethernet |
8 portów 10/100M PoE + 2 porty uplink Ethernet 100M |
| Wydajność |
| Pojemność przełączania |
2Gbps |
| Przepustowość |
1.488Mpps |
| Bufor pakietów |
448Kbit |
| Adres MAC |
2K |
| Ramka Jumbo |
2048 bajtów |
| Tryb transferu |
Przechowuj i przekazuj |
| MTBF |
100000 godzin |
| Standard |
| Protokół sieciowy |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (Kontrola przepływu)
|
|
Protokół PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Medium sieciowe
|
10Base-T: Cat3,4,5 lub wyższy UTP (≤100m)
100Base-TX: Cat5 lub wyższy UTP (≤100m)
|
| Ochrona |
| Certyfikat bezpieczeństwa |
CE, FCC, RoHS |
| Środowisko |
| Środowisko pracy |
Temperatura pracy: -10~50°C
Temperatura przechowywania: -40~70°C
Wilgotność pracy: 10%~90%, bez kondensacji
Temperatura przechowywania: 5%~95%, bez kondensacji
|
| Wskaźnik |
| Wskaźniki LED |
PWR (zasilanie), SW (DIP), 1-10 Zielony (Link&Data) |
| Przełącznik DIP |
VLAN: Tryb izolacji portów. W tym trybie porty PoE (1-8) przełącznika nie mogą komunikować się ze sobą i mogą komunikować się tylko z portem uplink.
Normalny: Tryb normalny, wszystkie porty mogą komunikować się ze sobą, odległość transmisji wynosi do 100 metrów, szybkość transmisji wynosi 10M / 100M adaptacyjna;
Extend: Tryb rozszerzenia zasięgu, zasilanie PoE i odległość transmisji danych na portach 1-8 mogą zostać rozszerzone do 250 metrów, szybkość transmisji wynosi 10M
|
| Mechaniczne |
| Rozmiar konstrukcji |
Wymiary produktu: 200*118*44mm
Wymiary opakowania: 245*190*60mm
Waga netto: 0.61kg
Waga brutto: 0.89kg
|
| Informacje o pakowaniu |
Wymiary kartonu: 520*320*400mm
Ilość w opakowaniu: 20 sztuk
Waga opakowania: 18.8KG
|
| Napięcie zasilania |
Napięcie wejściowe: AC 100-240 V
Zasilacz: 52V1.85A
|
| Moc |
Moc produktu: maksymalnie 10W
Moc POE: maksymalnie 80W
|
| Lista pakietów |
Przełącznik 1 szt., Kabel zasilający 1 szt., Instrukcja obsługi 1 szt., Certyfikat 1 szt. |
Zastosowanie przełącznika PoE komercyjnego
Informacje o pakowaniu
- Standardowe opakowanie zazwyczaj zawiera urządzenie główne, kabel zasilający i instrukcję obsługi.
- Na urządzeniu i na zewnątrz pudełka znajduje się etykieta produktu.
- W przypadku etykiety produktu, można umieścić swoje logo/model w opisie.
- Oczywiście, obsługuje Twój język (koreański/włoski/rosyjski...
FAQ
1. Ile kamer PoE może zasilać ten przełącznik i jaki jest całkowity budżet mocy PoE?
Ten przełącznik zapewnia 8 portów PoE 10/100M z całkowitym budżetem mocy PoE wynoszącym 80W, co oznacza, że może zasilać do 8 urządzeń obsługujących PoE jednocześnie za pomocą jednego kabla Ethernet na urządzenie.
Jest zgodny ze standardami IEEE 802.3af (do 15,4 W na port) i IEEE 802.3at (do 30 W na port), dzięki czemu jest kompatybilny z szeroką gamą kamer IP, punktów dostępowych Wi-Fi i innych urządzeń zasilanych przez PoE od wszystkich głównych producentów. Moc jest automatycznie negocjowana i dostarczana w oparciu o rzeczywiste wymagania każdego podłączonego urządzenia.
Planując instalację, zalecamy obliczenie całkowitego zużycia energii przez wszystkie podłączone urządzenia, aby upewnić się, że nie przekroczy ono ogólnego budżetu 80W, ponieważ przekroczenie tego limitu może spowodować niestabilność niektórych portów lub zmniejszenie mocy wyjściowej do podłączonych urządzeń.
2. Co to jest tryb Extend i jak pomaga w instalacjach kamer dalekiego zasięgu?
Tryb Extend to funkcja aktywowana jednym klawiszem za pomocą przełącznika DIP na panelu przednim, która pozwala na zasilanie PoE i transmisję danych na odległość do 250 metrów za pomocą standardowego kabla Ethernet Cat5e lub Cat6, znacznie przekraczając standardowy limit 100 metrów konwencjonalnego Ethernetu.
Jest to szczególnie cenne w instalacjach CCTV w dużych budynkach, parkingach, magazynach lub kampusach, gdzie kamery są umieszczone daleko od centralnego przełącznika, a uruchamianie dodatkowych kabli lub instalowanie przełączników pośrednich byłoby kosztowne lub niepraktyczne. W trybie Extend szybkość transmisji na portach 1-8 wynosi 10 Mbps, co jest wystarczające dla standardowych strumieni wideo z kamer IP.
W przypadku instalacji w odległości do 100 metrów, gdzie wymagana jest pełna prędkość 10/100 Mbps, można zamiast tego wybrać tryb Normal, a przełączanie między trybami nie wymaga oprogramowania ani interfejsu zarządzania.
3. Co to jest tryb VLAN i dlaczego miałbym go używać do sieci CCTV?
Tryb VLAN jest aktywowany za pomocą przełącznika DIP i izoluje wszystkie osiem portów PoE od komunikacji między sobą, jednocześnie pozwalając każdemu portowi na indywidualną komunikację z dwoma portami uplink.
Wdrożenie CCTV jest to ważna funkcja bezpieczeństwa, ponieważ zapobiega dostępowi lub zakłócaniu pracy innych kamer na tym samym przełączniku przez jakąkolwiek kamerę IP. Takie podejście do izolacji portów zapewnia, że nawet jeśli jedna kamera zostanie naruszona lub doświadczy problemu z siecią, nie wpłynie to na inne kamery ani nie wygeneruje ruchu rozgłoszeniowego, który obniża ogólną wydajność sieci.
Jest to zalecana konfiguracja dla profesjonalnych instalacji nadzoru, gdzie priorytetem jest bezpieczeństwo sieci i segregacja ruchu między portami kamer, szczególnie w projektach bezpieczeństwa rządowego, komercyjnego i mieszkaniowego.
4. Jak wskaźniki LED i przełącznik DIP pomagają w instalacji i rozwiązywaniu problemów na miejscu?
Ten przełącznik posiada wyraźny panel wskaźników LED wyświetlający stan zasilania oraz indywidualną aktywność linku i danych dla wszystkich 10 portów, co pozwala technikom na natychmiastowe sprawdzenie, czy każde połączenie kamery lub uplink jest aktywne i przesyła dane bez potrzeby używania oprogramowania lub laptopa na miejscu.
Przełącznik DIP na panelu przednim zapewnia fizyczne sterowanie jednym klawiszem do przełączania między trybami pracy VLAN, Normal i Extend, co ułatwia instalatorom konfigurację przełącznika do specyficznych wymagań każdego projektu bez dostępu do interfejsu webowego lub linii poleceń. Wskaźnik LED SW potwierdza, który tryb jest aktualnie aktywny.
Ta kombinacja wskaźników wizualnych i fizycznego przełączania trybów znacznie skraca czas instalacji i rozwiązywania problemów, co czyni ten przełącznik szczególnie odpowiednim dla integratorów bezpieczeństwa i instalatorów, którzy muszą szybko wdrażać i weryfikować wiele przełączników w dużych projektach CCTV.
